02 V 02 VA |
 |
| Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter. | ||
RETOUR GAMME EAU CHAUDE |
||
|
|
02 V 02 VA |
|
| Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter. | ||
|
RETOUR GAMME EAU CHAUDE |
||
| CHASSIS | vue N° 1a | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | couvercle réservoir fioul | 2011104 | 17.95 € |
| 2 | filtre | 1604222 | 37.60 € |
| 5 | vis | 1802305 | 2.15 € |
| 6 | rondelle | 1801968 | 2.15 € |
| 7 | écrou | 1800465 | 3.00 € |
| 8 | roue pivotante avec frein | 2005619 | 104.00 € |
| 9 | joint | 3001468 | 2.15 € |
| 10 | vis de vidange | 6200529 | 7.05 € |
| 11 | enjoliveur | 2004265 | 14.80 € |
| 12 | roue | 301000041 | 38.80 € |
| 17 | poignée en étoile | 4000279 | 8.10 € |
| 22 | tuyau 12 bars (au mètre) | 5206230 | 33.40 € |
| 23 | collier | 8298 | 4.15 € |
| 24 | écrou | 2760 | 2.15 € |
| 25 | rondelle | 1804152 | 2.15 € |
| 30 | joint contrôle niveau | 6240091 | 5.30 € |
| 31 | flexible caoutchouc D6 | 5226220 | 8.90 € |
| 40 | capuchon protecteur | 4600490 | plus au tarif |
| 41 | vis | 1803592 | 2.15 € |
| 42 | contre écrou | 1803220 | 2.15 € |
| 43 | raccord fileté | 6200484 | 11.45 € |
| 50 | vis | 6100123 | 4.45 € |
| 51 | bride de fixation | 4600559 | 2.15 € |
|
retour
haut de page |

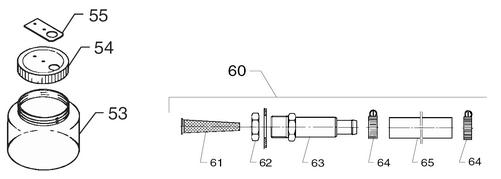

| RESERVOIR HUILE / FILTRE | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 53 | réservoir d'huile | 2200467 | plus au tarif |
| 61 | filtre | 6100941 | 15.10 € |
| 62 | contre écrou | 1800341 | 5.30 € |
| 63 | carter filtre | 6100937 | 13.10 € |
| 64 | collier | 8298 | 4.15 € |
| 65 | tuyau 5/8 x 740 mm | 5206230 | 33.40 € |
|
retour
haut de page |
| COUPLEURS | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | kit raccord rapide M + F | 101119499 | 35.00 € |
| 2 | coupleur rapide F 3/8 inch | 106402075 | 31.00 € |
| 3 | coupleur rapide M 3/8 inch | 1600493 | 6.95 € |
| coupleur rapide M 3/8 inch INOX | 1603101 | 41.75 € | |
| 4 | joint | 1801075 | 3.30 € |
| 70 | raccord rapide F | 1602945 | 29.95 € |
| 72 | raccord rapide entrée | 1600659 | 18.10 € |
| 72 | raccord rapide M 5/8 | 1602473 | 24.10 € |
|
retour
haut de page |
| FILTRE FIOUL | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | filtre fioul | 6200466 | 59.60 € |
| 2 | filtre fioul | 1604248 | 22.95 € |
|
retour
haut de page |
| CONTRÔLEUR DE NIVEAU | Vue N° 5 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | joint | 3000296 | 3.00 € |
| 5 | aimant | 1803485 | 4.20 € |
|
retour
haut de page |
| VUE D'ENSEMBLE MACHINE | Vue N° 6 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 3 | vis M8x30 | 1800150 | 2.15 € |
| 5 | écrou M10 | 1800465 | 3.00 € |
| 5 | écrou M8 | 2758 | 2.15 € |
| 6 | rondelle | 1801968 | 2.15 € |
| 6 | rondelle M8 | 1810274 | 3.00 € |
| 7 | rondelle | 1800317 | 2.15 € |
| 7 | rondelle M8 | 1800796 | 2.15 € |
| 12 | rondelle d'étanchéité | 1803493 | 3.00 € |
| 19 | vis | 1803030 | 1.05 € |
| 20 | rondelle frein | 3376 | 2.15 € |
| 22 | vis M8x90 | 1814589 | plus au tarif |
| 23 | écrou frein M8 | 1800515 | 2.15 € |
| 24 | vis M6x16 | 1813484 | 3.00 € |
| 26 | écrou M6 | 1805399 | 1.10 € |
| 28 | vis | 1803592 | 2.15 € |
| 29 | chaudière | 6200280 | 20.35 € |
| 30 | écrou | 1800705 | 2.15 € |
| 37 | rondelle | 1800440 | 3.00 € |
| 40 | tuyau flexible D6/D10 | 5206636 | plus au tarif |
| 42 | support câble 3mm blanc | 1802347 | 2.15 € |
|
retour
haut de page |
| POMPE ANTI TARTRE | Vue N° 7 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | rondelle | 1800887 | 2.15 € |
| 2 | écrou | 1800127 | 2.15 € |
| 3 | pompe anti-tartre | 3812468 | plus au tarif |
|
retour
haut de page |
| VANNE DOSAGE | Vue N° 8 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 3 | collier | 1810084 | 3.00 € |
| 4 | tuyau flexible D6/D10 | 5206636 | plus au tarif |
| 7 | raccord de tuyau | 1600527 | 6.75 € |
| 8 | vis M4x6 | 1801612 | 2.15 € |
| 9 | filtre | 6400240 | 3.70 € |
| 10 | vanne de dosage complète | 1111913 | 105.00 € |
| 11 | broche complète | 1400811 | 39.40 € |
| 15 | poignée soupape complète | 6008041 | 9.65 € |
|
retour
haut de page |
| MOTEUR | Vue N° 9 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | rondelle frein D5 | 3376 | 2.15 € |
| 9 | vis | 1803030 | 1.05 € |
| 12 | clavette | 3200789 | 3.25 € |
| 23 | bague | 3200722 | plus au tarif |
| 25 | roulement à aiguilles | 3200664 | 17.45 € |
| 46 | kit joints complet | 6159027 | 95.50 € |
 retour
haut de page |
| POMPE | Vue N° 10 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 28 | circlip | 1803162 | plus au tarif |
| 37 | joint | 1801075 | 3.30 € |
| 38 | bouchon de vidange | 6150400 | 10.75 € |
| 40 | écrou M8 | 2758 | 2.15 € |
| 44 | réservoir d'huile | 2200285 | 4.90 € |
| 45 | couvercle | 2201854 | 8.45 € |
| 46 | kit joints complet | 6159027 | 95.50 € |
| 48 | anneau d'arret | 6150609 | 18.60 € |
| 50 | kit joints réduits | 1119037 | 32.15 € |
| 55 | kit clapets complet | 1119310 | 71.00 € |
| 94 | raccord | 6200563 | plus au tarif |
| 95 | vis M8x25 | 1803337 | 2.15 € |
|
retour
haut de page |
| BY-PASS | Vue N° 11 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 96 | manomètre complet | 6150533 | 129.00 € |
| 98 | réglage débit d'eau | 6150507 | plus au tarif |
| 111 | kit réparation réglage débit d'eau | 6200561 | 77.10 € |
| 123 | vis by-pass | 6150642 | 36.00 € |
| 130 | kit réparation by-pass | 1118546 | 106.00€ |
| 136 | raccord fileté | 1603422 | 4.10 € |
| 138 | contre-écrou | 6150680 | 3.00 € |
| 139 | joint | 3001377 | 6.75 € |
| 143 | joint | 3000460 | 1.10 € |
| 147 | raccord fileté | 6200558 | 22.40 € |
| 148 | raccord fileté | 1602770 | 6.05 € |
|
retour
haut de page |
| CLAPET ANTI RETOUR | Vue N° 12 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | raccord en T | 1600444 | 16.95 € |
| 2 | piston | 6101038 | 19.25 € |
| 3 | clapet anti retour | 6200537 | 21.50 € |
| 4 | joint | 1801075 | 3.30 € |
| 6 | joint | 3000825 | 3.00 € |
| 7 | contact reed | 6221773 | 113.00 € |
| 8 | aimant | 1803485 | 4.20 € |
| 9 | piston complet | 6200554 | 14.70 € |
| 10 | kit réparation | 1119701 | 34.70 € |
|
retour
haut de page |
| CONTROLEUR DE DEBIT | Vue N° 13 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| contrôleur de débit complet | 6228551 | 213.00 € | |
| 1 | raccord fileté complet | 6200558 | 22.40 € |
| 2 | rondelle d'étanchéité | 1803493 | 3.00 € |
| 3 | vis de vidange | 6200529 | 7.05 € |
| 4 | joint | 1801075 | 3.30 € |
| 5 | raccord fileté | 1601079 | 5.85 € |
| 6 | joint | 3000825 | 3.00 € |
| 7 | contact reed | 6221773 | 113.00 € |
| 8 | aimant | 1803485 | 4.20 € |
| 9 | piston complet | 6200554 | 14.70 € |
| 10 | kit réparation | 1119701 | 34.70 € |
|
retour
haut de page |
| CONTROLEUR DE DEBIT | Vue N° 14 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| Contrôleur de débit (à partir du 01/02/90) | 6200574 | 371.00 € | |
| 1 | raccord fileté | 1602770 | 6.05 € |
| 2 | piston | 6101038 | 19.25 € |
| 3 | corps | 6201545 | 137.00 € |
| 4 | joint | 3001112 | 3.00 € |
| 5 | bague | 6201534 | 13.65 € |
| 6 | piston | 6350463 | 97.00 € |
| 7 | piston | 6350454 | 41.10 € |
| 8 | joint | 3000825 | 3.00 € |
| 9 | contact reed | 6221773 | 113.00 € |
| 10 | kit réparation | 1119319 | 211.00 € |
| 12 | kit réparation clapet anti-retour | 1119566 | 13.10 € |
| 13 | siège | 6201535 | 6.75 € |
| 14 | kit réparation clapet anti-retour | 1119318 | 73.50 € |
|
retour
haut de page |
| BY-PASS | Vue N° 15 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | coude | 1603119 | 24.65 € |
| 2 | écrou | 6300438 | 10.60 € |
| 3 | joint | 3000262 | 3.00 € |
| 4 | rondelle | 1803493 | 3.00 € |
| 5 | joint | 3001112 | 3.00 € |
| 7 | piston | 6350463 | 97.00 € |
| 8 | piston | 6350454 | 41.10 € |
| 10 | soupape by-pass | 6200938 | plus au tarif |
| 11 | corps clapet anti-retour | 6220530 | 26.15 € |
| 12 | piston | 6101038 | 19.25 € |
| 13 | joint | 3000825 | 3.00 € |
| 14 | contact reed | 6221773 | 113.00 € |
| 15 | kit réparation | 1119566 | 13.10 € |
|
retour
haut de page |
| SORTIE SERPENTIN 1 | Vue N° 16 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | sortie serpentin coudée | 6200360 | 37.45 € |
| 4 | raccord fileté | 1601079 | 5.85 € |
| 10 | kit réparation | 1119011 | 160.00 € |
|
retour
haut de page |
| SORTIE SERPENTIN 2 | Vue N° 17 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | sortie serpentin coudée | 6200381 | 47.75 € |
| 4 | raccord fileté | 1601079 | 5.85 € |
| 10 | kit réparation | 1119011 | 160.00 € |
|
retour
haut de page |
| CHAUDIERE | Vue N° 18 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | tube brûleur | 6200350 | 212.00 € |
| 3 | rondelle | 1800440 | 3.00 € |
| 4 | écrou | 1800705 | 2.15 € |
| 5 | pièce d'espace | 6200281 | 5.80 € |
| 6 | joint | 3001104 | 3.00 € |
| 7 | rondelle | 1800796 | 2.15 € |
| 8 | écrou | 2758 | 2.15 € |
| 9 | partie supérieure | 6200354 | 119.00 € |
| 10 | partie supérieure | 6200250 | 97.55 € |
| 11 | jupe externe | 6200256 | 224.00 € |
| 12 | jupe interne | 6200255 | 200.00 € |
| 13 | serpentin | 6200390 | plus au tarif |
| 15 | jupe de fond intérieur | 6200253 | 90.70 € |
| 16 | jupe de fond externe | 6200355 | 89.60 € |
| 17 | rondelle | 6200273 | 11.80 € |
| 18 | contre-écrou | 1803220 | 2.15 € |
| 19 | isolant | 6240257 | 63.25 € |
| 20 | joint pour jupe | 6200282 | 26.95 € |
| 21 | écrou | 6200286 | 10.55 € |
| 22 | ficelle de garniture | 6200299 | 16.90 € |
| 23 | écrou | 1807528 | 2.55 € |
|
retour
haut de page |
| GICLEUR | Vue N° 19 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | kit réparation | 1119303 | 61.05 € |
| 2 | presse-étoupe | 3001427 | 3.00 € |
| 3 | couvercle | 6200373 | 59.85 € |
| 4 | pince pour électrodes | 6200260 | 5.50 € |
| 5 | vis | 1801273 | 1.10 € |
| 6 | distributeur d'air | 6200365 | plus au tarif |
| 7 | écrou | 1803402 | 1.10 € |
| 8 | écrou pour détendeur | 6200296 | 6.05 € |
| 9 | couvercle pour électrodes | 6200297 | plus au tarif |
| 10 | porte bille | 6220250 | 23.10 € |
| 11 | gicleur 2.0 GAL/H 7.49 Kg (pour 1502V/VA et 2602 V/VA) | 2800548 | 33.95 € |
| gicleur 1.5 GAL/H 5.84 Kg (pour 0802 V/VA) | 2800555 | plus au tarif | |
| 14 | écrou | 1803535 | 4.20 € |
|
retour
haut de page |
| POMPE FIOUL | Vue N° 20 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | entonnoir d'aspiration | 6200423 | plus au tarif |
| 3 | support console | 6200458 | 70.20 € |
| 4 | vis | 1803956 | 1.10 € |
| 6 | roulement à billes | 3200680 | 12.45 € |
| 7 | clavette | 3200995 | 3.35 € |
| 9 | rondelle | 1800309 | 2.15 € |
| 12 | coupleur | 3800984 | 6.90 € |
| 14 | coupleur | 3800992 | 7.35 € |
| 15 | vis | 1801091 | 2.15 € |
| 16 | pompe complète 24V | 101117978 | 131.00 € |
| 16 | kit pour pompe fioul | 1119217 | 39.20 € |
| 16 | bobine 24V SUNTEC | 3820305 | 77.40 € |
| 16 | bobine | 3821089 | 36.60 € |
| 17 | raccord tuyau | 1600527 | 6.75 € |
| 18 | raccord fileté | 1603422 | 4.10 € |
| 19 | bague | 6200409 | 5.35 € |
| 20 | arbre ventilateur | 6201402 | 56.55 € |
| 21 | anneau seeger | 1803477 | 2.15 € |
| 22 | courroie 50 Hz 642x10mm | 6200426 | 73.75 € |
| courroie 60 Hz 627x10mm | 6200428 | 52.45 € | |
| 23 | roulement à billes | 3201019 | 41.05 € |
|
retour
haut de page |
| FLOTTEUR | Vue N° 21 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | couvercle | 6200588 | plus au tarif |
| 2 | vanne flotteur | 1117035 | 144.00 € |
| 4 | raccord fileté | 1600923 | plus au tarif |
| 5 | vis | 1802891 | 2.15 € |
| 6 | raccord coudé | 1605971 | 4.85 € |
| 8 | bac flotteur | 6200626 | plus au tarif |
| 9 | joint | 3001724 | 3.10 € |
| 10 | couvercle | 2201854 | 8.45 € |
| 11 | circlip | 6200662 | plus au tarif |
| 12 | filtre | 6200661 | plus au tarif |
| 13 | couvercle | 6200590 | plus au tarif |
| 16 | collier | 8298 | 4.15 € |
| 21 | raccord de tuyau | 1600527 | 6.75 € |
| 22 | raccord cannelé | 6300262 | 40.60 € |
| 23 | raccord tuyau | 6200575 | 21.85 € |
|
retour
haut de page |
| TABLEAU DE COMMANDE | Vue N° 22 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 13 | écrou | 1803535 | 4.20 € |
| 14 | circuit imprimé contrôle flamme | 6240009 | 482.00 € |
| 15 | vis | 1803139 | 2.15 € |
| 16 | |||
| prise 8 pôles | 3805439 | 17.35 € | |
| prise 12 pôles | 3817095 | 12.75 € | |
| 19 | couvercle d'inspection | 6200729 | plus au tarif |
| 20 | joint | 6201756 | 4.25 € |
| 21 | écrou M8 | 2759 | 1.10 € |
| 22 | rondelle | 1800887 | 2.15 € |
| 29 | joint | 3001468 | 2.15 € |
| 31 | bouton M/A | 1117399 | plus au tarif |
| 32 | interrupteur rotatif | 1117381 | 53.50 € |
|
retour
haut de page |
| ELECTRICITE | Vue N° 23 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | transformateur de commande 400V | 3819786 | 85.95 € |
| 7 | relais contrôle flamme | 3812641 | 51.70 € |
| 9 | vis | 1803956 | 1.10 € |
| 15 | contacteur CA3-16-10 | 3804051 | 109.00 € |
| contacteur avant le 31/12/1999 | 103822317 | 62.65 € | |
| contacteur à partir de 01/01/2000 | 103822313 | 33.85 € | |
| 15A | bouton auxiliaire | 3821748 | 47.65 € |
| 18 | bornier | 3807518 | 3.75 € |
| 19 | support | 3805249 | 3.45 € |
| 22 | interrupteur rotatif | 3810124 | 57.60 € |
| 23 | joint | 3000460 | 1.10 € |
| 24 | support fusible | 3812666 | 5.60 € |
| 25 | fusible 1.25A D5x20 | 3808250 | 2.15 € |
| 26 | socle support fusible | 3812674 | 7.55 € |
| 30 | presse étoupe TET 5-7C | 3803764 | 4.65 € |
| presse étoupe TET 7-10C | 3803772 | 5.30 € | |
| presse étoupe TET 10-14C | 3803780 | 7.50 € | |
| presse étoupe 14-20C | 3803798 | 4.30 € | |
| 33 | interrupteur complet | 1117357 | 52.20 € |
| 39 | vis | 1803451 | 2.15 € |
| 40 | joint | 3000387 | 2.15 € |
| 42 | écrou | 1805399 | 1.10 € |
| 47 | vis | 1803139 | 2.15 € |
| 51 | écrou M8 | 2759 | 1.10 € |
| 52 | rondelle | 1800887 | 2.15 € |
| 57 | kit connecteur | 1119302 | 72.50 € |
| 60 | transformateur d'allumage | 3812559 | 282.00 € |
|
retour
haut de page |
