huile HV 100 (bidon 1 litre)

Référence : 5301424 : 19.05 € HT

 5203 KD nous contacter
Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter.
  RETOUR  GAMME AUTONOMES
CAPOT vue N° 1
N° Désignation Référence P.U. HT 2013
5 vis 1803592 1.65 €

retour haut de page
VUE D'ENSEMBLE Vue N° 2
N° Désignation Référence P.U. HT 2013
3 écrou 1801257 1.65 €
4 rondelle 1800317 1.65 €
7 tuyau réservoir huile usée  (au mètre) 5206330 4.00 €
8 collier de serrage 1805100 2.40 €
11 rondelle 1804152 1.65 €
12 écrou 1804285 1.65 €
13 manomètre 0-300 bars 3601262 32.90 €
14 tube pour manomètre 6162914 31.35 €
16 raccord fileté 1600535 6.35 €
21 couvercle de réservoir d'huile usée 6101625 37.45 €
22 réservoir d'huile usée 2200467 10.25 €

retour haut de page
CHASSIS Vue N° 3
N° Désignation Référence P.U. HT 2013
2 poignée 6164906 140.00 €
3 vis 6100123 4.15 €
4 bouton 4000279 7.55 €
5 bride de fixation 4600559 1.65 €
8 bouchon 4600664 1.00 €
9 enjoliveur  avant 28/02/02 2004265 13.90 €
après 01/03/02 44660 4.35 €
1803873 rondelle 2.40 €
10 roue après 01/03/02 301000041 27.80 €
11 roue pivotante avec frein 2005619 89.25 €
13 rondelle 1801968 1.65 €
14 écrou 1800465 2.75 €
15 amortisseur de vibrations 1801240 8.90 €
16 écrou 1801257 1.65 €
17 rondelle 1800317 1.65 €
23 écrou 1805399 1.00 €
28 vis 1813484 2.75 €
30 rondelle 1800440 2.75 €
31 vis de blocage 1803055 6.00 €
32 support caoutchouc 3800232 2.80 €
35 coupleur rapide 1602945 28.30 €
36 joint 3001237 2.75 €
37 joint 3000320 2.75 €
38 raccord rapide 1600659 14.85 €
41 filtre 6100941 14.20 €
42 contre-écrou 1800341 4.95 €
43 carter filtre 6100937 12.30 €
44 collier 8298 3.85 €
45 tuyau au mètre 5206230 25.70 €

retour haut de page

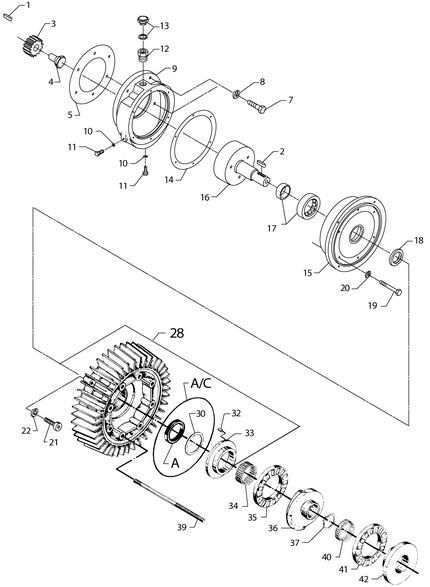

MOTEUR / POMPE 1 Vue N° 4
N° Désignation Référence P.U. HT 2013
A kit joint complet 6109046 177.00 €
B kit réparation 1119035 66.15 €
C kit joints d'huile 1119820 38.60 €
D kit clapets complet 1119310 66.90 €
1 clavette vilebrequin 19639 2.75 €
2 clavette 3200672 2.10 €
3 roue  dentée après 01/01/99 6228667 396.00 €
4 vis 6228662 8.45 €
5 joint avant 04/03/02 6164601 6.15 €
joint après 05/03/02 6228663 8.75 €
7 vis 1800150 1.65 €
8 rondelle avant 04/03/02 1800309 1.65 €
rondelle après 05/03/02 1801182 1.00 €
12 raccord fileté 6401460 10.15 €
13 bouchon 1604024 8.90 €
14 joint 6164602 11.00 €
15 boite de vitesse 6164604 326.00 €
16 couronne dentée 6164607 640.00 €
17 roulement 3200797 94.95 €
18 joint d'huile 3001146 11.50 €
19 boulon 1802420 1.65 €
20 rondelle 1802875 1.65 €
21 vis 1802115 2.75 €
28 flasque complète 6101750 469.00 €
30 rondelle 6100995 4.80 €
32 goupille 6100996 2.75 €
33 support de roulement 107120703 66.15 €
34 roulement à aiguilles 3200656 21.45 €
35 roulement à rouleaux 3200615 58.45 €
36 disque oblique 12 107120716 173.00 €
37 anneau seeger 1802511 2.75 €
39 entretoise 6100710 7.90 €
40 roulement à aiguilles 3200664 16.40 €
42 rondelle de palier 107120704 71.80 €

retour haut de page
MOTEUR / POMPE 2 Vue N° 5
N° Désignation Référence P.U. HT 2013
A kit joint complet 6109046 177.00 €
B kit réparation 1119035 66.15 €
C kit joints d'huile 1119820 38.60 €
D kit clapets complet 1119310 66.90 €
43 rondelle 6100718 2.70 €
45 écrou 6100719 4.15 €
46 écrou 1800465 2.75 €
47 circlip 1802529 2.75 €
48 bague 6100666 8.15 €
50 ressort 2602274 6.40 €
51 carter cylindre 6100610 324.00 €
54 tuyau d'égouttage 6100919 3.90 €
55 carter cylindre 6101702 358.00 €
56 raccord 6300062 30.55 €
57 bouchon de vidange 6150400 10.05 €
60 anneau d'arrêt 6100631 21.90 €
64 culasse 6100907 255.00 €
65 rondelle 6162617 7.55 €
66 couvercle réservoir 2201854 7.90 €
67 réservoir d'huile 2200285 2.75 €
68 joint 3000361 2.75 €
69 raccord réservoir 6160610 10.25 €
70 entretoise 107140321 8.35 €

retour haut de page

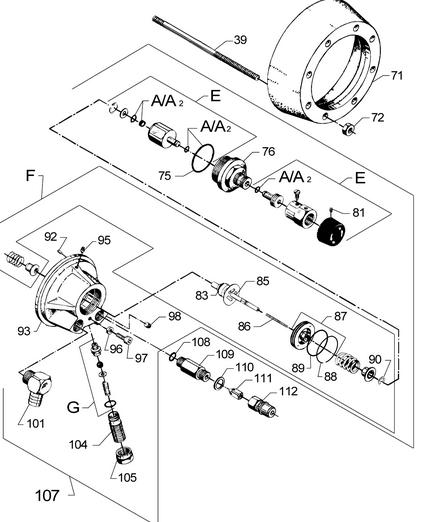

 MOTEUR / POMPE 3 Vue N° 6
N° Désignation Référence P.U. HT 2013
A kit joints complet 6109046 177.00 €
A2 kit joints by-pass 1119568 6.80 €
E kit réparation 1118538 58.90 €
F kit by-pass 1118520 140.00 €
G kit soupape de sécurité 1118512 21.75 €
71 flasque 6100602 66.70 €
72 écrou 1800465 2.75 €
75 joint 3001179 2.75 €
76 manchon tige de réglage 6100984 74.80 €
81 vis 1802602 1.00 €
83 joint 3000460 1.00 €
85 by-pass 6101784 50.80 €
86 ressort 2600286 1.65 €
87 piston complet 6100925 40.50 €
88 anneau piston 6101061 2.75 €
89 joint 3001716 2.75 €
90 anneau seeger 6101069 4.85 €
92 goupille 6100996 2.75 €
93 corps by-pass 6101042 297.00 €
95 raccord fileté 1602606 14.30 €
96 rondelle d'arrêt 6100985 4.95 €
97 vis 3913 2.75 €
98 bouchon 1602333 4.30 €
101 coude 16mm 6101752 35.85 €
104 vis de réglage 6100940 14.95 €
107 by-pass complet 6101753 330.00 €
108 joint 3000064 2.75 €
109 raccord rapide 6101018 17.00 €
110 joint 1801075 2.75 €
111 clapet A/R 6101038 18.10 €
112 coupleur rapide 1600493 6.05 €

retour haut de page
ACCESSOIRES
  Désignation Référence P.U. HT 2013
buse Tornado 0640 101119745 35.30 €
lance Tornado 104 cm 106403010 154.00 €
pistolet ERGO 2000 standard 106403122 113.00 €
poignée 1119402 225.00 €
raccord rapide entrée d'eau 1600659 14.85 €
raccord rapide F 1602945 28.30 €
flexible armé 10 mètres double tresse  DN 10 6101766 172.00 €
