03 V/VA

	03V / VA C3V / VA
	Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter.
	RETOUR GAMME EAU CHAUDE

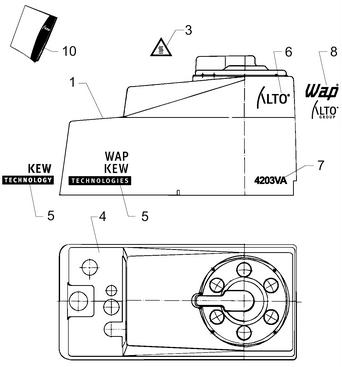

CAPOT			vue N° 1

N°	Désignation	Référence	P.U. HT 2015
4	panneau de commande	6220159	53.80 €
5	logo Kew Technology	6201141	16.95 €
5	logo Wap Technology	6226129	20.20 €
6	logo Alto	6226125	11.35 €

retour haut de page

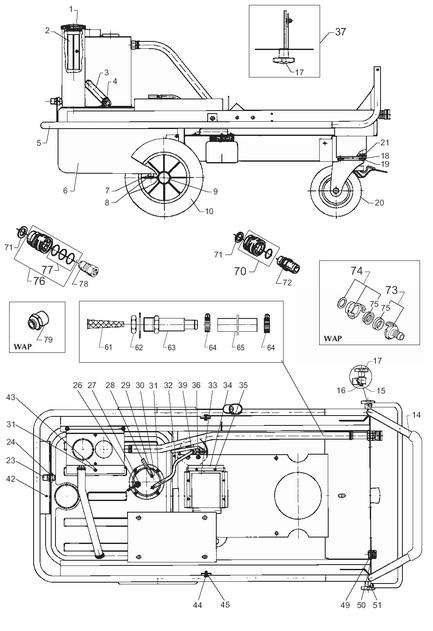

CHASSIS			vue N° 2

N°	Désignation	Référence	P.U. HT 2015
1	couvercle réservoir	2011104	17.95 €
2	filtre	1604222	37.60 €
3	tuyau 12 bars (au mètre)	5206230	33.40 €
4	collier	8298	4.15 €
7	joint	3001468	2.15 €
8	vis de vidange	6200529	7.05 €
9	enjoliveur	2004265	14.80 €
10	roue	2011146	28.25 €
15	bride de fixation	4600559	2.15 €
16	vis	6100123	4.45 €
17	poignée en étoile	4000279	8.10 €
18	rondelle	1801968	2.15 €
19	écrou	1800465	3.00 €
20	roue pivotante avec frein	2005619	104.00 €
21	vis	1802305	2.15 €
23	raccord fileté	6200484	11.45 €
24	contre-écrou	1803220	2.15 €
28	flexible caoutchouc	5226220	8.90 €
29	joint	6240091	5.30 €
31	écrou	2760	2.15 €
42	vis	1803592	2.15 €
43	rondelle	1804152	2.15 €
51	capuchon protecteur	4600490	1.65 €
61	filtre	6100941	15.10 €
62	contre-écrou	1800341	5.30 €
63	carter cylindre	6100937	13.10 €
63	carter cylindre laiton	6101094	80.60 €
64	collier	8298	4.15 €
70	raccord	1602945	29.95 €
71	joint	1801075	3.30 €
72	raccord rapide entrée eau	1600659	18.10 €
73	coupleur M geka	1311	8.20 €
74	coupleur F geka	1718	6.30 €
75	joint pour coupleur	6502	3.05 €
76	coupleur rapide F	106402075	31.00 €
77	kit joints	1118132	12.85 €
78	coupleur rapide M	1600493	6.95 €
78	coupleur rapide M INOX	1603101	41.75 €
79	raccord G3/8"	64235	30.05 €

retour haut de page

VUE D'ENSEMBLE			vue N° 3

N°	Désignation	Référence	P.U. HT 2015
3	vis	1802586	2.15 €
5	rondelle	1800440	3.00 €
6	couvercle chaudière	6200280	20.35 €
7	écrou	1800705	2.15 €
7	écrou	6200310	5.30 €
8	raccord	6300062	plus au tarif
9	collier	8298	4.15 €
10	tuyau (au mètre)	5206330	plus au tarif
11	tuyau HP	6220557	56.10 €
12	écrou	1800465	3.00 €
13	rondelle	1800317	2.15 €
15	vis	1803592	2.15 €
17	écrou	2758	2.15 €
21	écrou frein	1800515	2.15 €
22	rondelle	1800796	2.15 €
27	rondelle	1800903	2.15 €
31	vis	1813484	3.00 €
33	écrou	1805399	1.10 €
36	contre-écrou	1800341	5.30 €
38	rondelle	1810274	3.00 €
40	tuyau	5206636	plus au tarif
41	tuyau	4973	3.40 €
43	joint	1801075	3.30 €

retour haut de page

FILTRE FIOUL			vue N° 4

N°	Désignation	Référence	P.U. HT 2015
	filtre fioul complet	6200466	59.60 €
82	filtre fioul	1604248	22.95 €

retour haut de page

CAPTEUR DE NIVEAU			vue N° 5

N°	Désignation	Référence	P.U. HT 2015
92	joint	3000296	3.00 €
95	aimant	1803485	4.20 €

retour haut de page

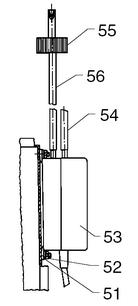

POMPE ANTI TARTRE			vue N° 5

N°	Désignation	Référence	P.U. HT 2015
51	rondelle	1800887	2.15 €
52	écrou	1800127	2.15 €
53	pompe anti tartre complète	3812468	plus au tarif

retour haut de page

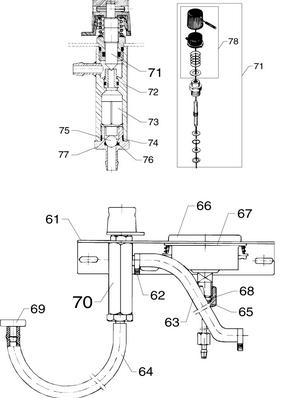

VANNE DOSAGE			vue N° 6

N°	Désignation	Référence	P.U. HT 2015
62	collier	1810084	3.00 €
63	tuyau	5206636	plus au tarif
65	raccord fileté	6220678	51.35 €
66	manomètre 0-300 bars	3601262	41.50 €
67	pièce de serrage	1808088	5.00 €
68	anneau pour manomètre	1602127	11.45 €
69	filtre	6400240	3.70 €
70	robinet doseur	6220553	147.00 €
71	régulateur de débit d'eau	6200561	77.10 €
74	joint	3000064	3.00 €
75	bille	3400447	2.15 €
76	joint	3000296	3.00 €
77	raccord cannelé	3400512	plus au tarif
78	poignée soupape complète	6008041	9.65 €

retour haut de page

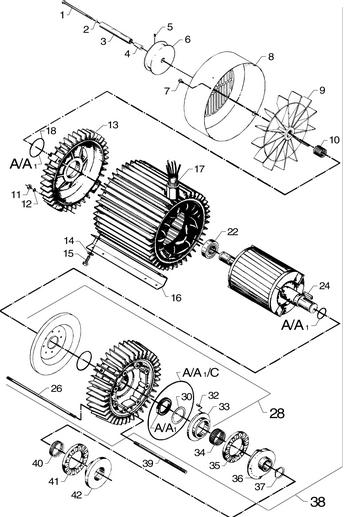

MOTEUR / POMPE 1			vue N° 7

N°	Désignation	Référence	P.U. HT 2015
2	rondelle frein	3376	2.15 €
7	vis	1803543	2.15 €
8	capot ventilateur	6100609	52.85 €
9	ventilateur 4203V	6100607	67.50 €
10	circlip	1802503	12.70 €
11	écrou	2758	2.15 €
12	rondelle	1801182	1.10 €
13	couvercle arrière stator après sem 32/2009	107140617	86.40 €
13	couvercle arrière stator avant sem 32/2009	6100611	95.30 €
14	rondelle	1801968	2.15 €
15	vis	1802651	5.65 €
18	joint	107318244	4.10 €
22	roulement à billes	3200623	19.85 €
24	clavette	3200672	2.25 €
26	goujon 306mm	6100712	4.30 €
28	kit flasque avant après sem 32/2009	107140615	210.00 €
28	kit flasque avant avant sem 32/2009	6101750	498.00 €
30	rondelle	6100995	5.10 €
32	goupille	6100996	3.00 €
33	support de roulement	107120703	84.00 €
34	roulement à aiguilles	3200656	22.80 €
35	roulement à rouleaux	3200615	62.05 €
36	disque oblique4 5.5 KW 60 Hz	107120708	188.00 €
	disque oblique6 6.5 KW 60 Hz	107120710	183.00 €
	disque oblique11 5.5 KW 50 Hz	107120715	184.00 €
	disque oblique12 6.5 KW 50 Hz	107120716	184.00 €
37	anneau seeger	1802511	3.00 €
39	entretoise	6100710	8.45 €
39	goujon	6301368	5.00 €
40	roulement à aiguilles	3200664	17.45 €
41	roulement à rouleaux	3200615	62.05 €
42	disque d'appui	107120704	93.05 €

retour haut de page

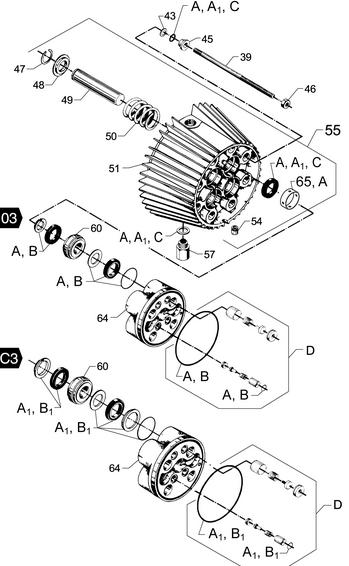

MOTEUR / POMPE 2			Vue N° 8

N°	Désignation	Référence	P.U. HT 2015
A	kit joints (eau et huile) pour pistons inox	6109046	189.00 €
A1	kit joints (eau et huile ) pour pistons céramique C3 VA	1119570	158.00 €
B	kit joints réduits (inox)	1119035	70.20 €
B1	kit joints réduits (céramique) C3 VA	1119571	95.00 €
C	kit joints d'huile (réduit)	1119820	41.00 €
D	kit clapets complet	1119310	71.00 €
43	rondelle	6100718	2.90 €
45	écrou	6100719	4.45 €
46	écrou	1800465	3.00 €
47	circlip	1802529	3.00 €
48	bague ressort piston	6100666	8.70 €
49	piston céramique C3 VA	6301166	151.00 €
49	piston	107307253	86.70 €
50	ressort piston C3VA	102602517	6.25 €
50	ressort 03V/VA	2602274	6.85 €
51	carter cylindre	6100610	344.00 €
54	tuyau d'égouttage	6100919	4.20 €
55	carter cylindre 03V	6101702	381.00 €
55	carter cylindre C3VA	6300071	1 091.00 €
57	bouchon de vidange	6150400	10.75 €
60	kit anneau d'arrêt C3VA	107120700	32.35 €
60	kit anneau d'arrêt 03V	6100631	23.30 €
64	corps de clapets C3VA	107120701	209.00 €
64	corps de clapets 03V	6100907	272.00 €
65	entretoise	107140321	8.90 €

retour haut de page

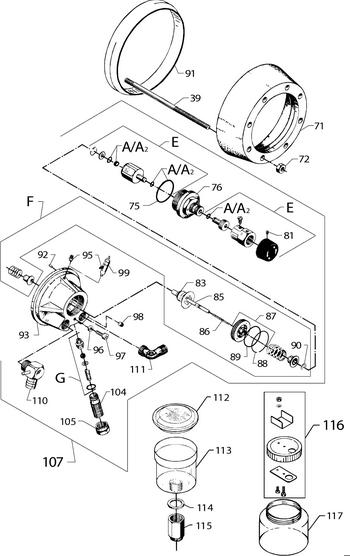

MOTEUR / POMPE 3			Vue n° 9

N°	Désignation	Référence	P.U. HT 2015
	huile HV 100 (1 litre)	5301424	38.00 €
	huile pompe 4 litres	5301514	125.00 €
A2	kit joints by-pass 03/C3 C3VA	1119568	7.25 €
E	kit by-pass	1118538	70.10 €
F	kit réparation by-pass 03 V	1118579	165.00 €
F	kit réparation by-pass 03/C3 VA	1118580	129.00 €
G	kit soupape de sécurité	1118512	23.15 €
71	flasque	6100602	70.80 €
72	écrou	1800465	3.00 €
75	joint	3001179	3.00 €
76	manchon	6100984	79.40 €
81	vis	1802602	1.10 €
83	joint	3000460	1.10 €
85	cône by-pass V	6220558	56.55 €
85	cône by-pass VA	6400143	53.35 €
86	ressort	2600286	2.55 €
87	by-pass	6100925	43.00 €
88	anneau piston	6101061	3.00 €
89	joint	3001716	3.00 €
90	anneau seeger	6101069	5.20 €
91	anneau entretoise C3VA	6301392	19.80 €
92	goupille	6100996	3.00 €
93	corps by-pass	6101042	316.00 €
95	raccord fileté	1603422	4.10 €
96	rondelle d'arrêt	6100985	5.30 €
97	vis	3913	3.00 €
98	bouchon	1602333	4.60 €
104	vis de réglage	6100940	15.90 €
105	contre-écrou	6100928	9.30 €
107	by-pass complet V	6220551	plus au tarif
107	by-pass complet VA	6220595	785.00 €
110	raccord coudé	6220681	55.80 €
111	raccord en T	1600444	16.95 €
112	couvercle	2201854	8.45 €
113	réservoir huile	2200285	4.90 €
114	rondelle cuivre	3000361	3.00 €
115	raccord	6160610	10.95 €
116	couvercle réservoir	6101625	48.90 €
117	réservoir d'huile	2200467	plus au tarif

retour haut de page

REGULATEUR DE PRESSION			vue N° 10

N°	Désignation	Référence	P.U. HT 2015
	régulateur de pression complet	6220456	69.70 €
4	joint	3001633	2.25 €
6	raccord	1603422	4.10 €

retour haut de page

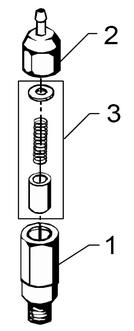

VIS DE PURGE			vue N° 11

N°	Désignation	Référence	P.U. HT 2015
	vis de purge complète C3VA	6220596	60.05 €
1	vis de purge	6221552	56.50 €
2	raccord	6221529	6.05 €
3	kit réparation	1119317	39.30 €

retour haut de page

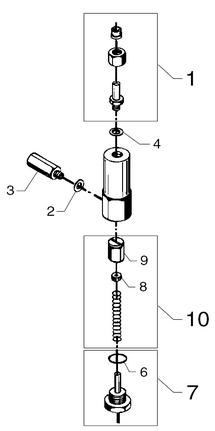

CONTRÔLEUR DE DEBIT			vue N° 12

N°	Désignation	Référence	P.U. HT 2015
	contrôleur de débit complet	6220555	240.00 €
1	raccord fileté	6220554	26.15 €
2	rondelle	1803493	3.00 €
3	corps clapet A/R	6220530	26.15 €
4	joint	1801075	3.30 €
6	joint	3000825	3.00 €
7	contact reed	6221773	113.00 €
8	aimant	1803485	4.20 €
9	piston complet	6200554	14.70 €
10	kit réparation	1119701	34.70 €

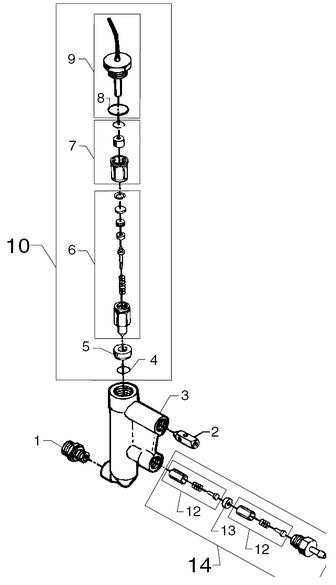

CONTRÔLEUR DE DEBIT après 01/02/90			vue N° 13

N°	Désignation	Référence	P.U. HT 2015
	contrôleur de débit complet	6200574	371.00 €
1	raccord fileté	1602770	6.05 €
2	piston	6101038	19.25 €
3	carter contrôleur de débit	6201545	137.00 €
4	joint	3001112	3.00 €
5	bague	6201534	13.65 €
6	piston	6350463	97.00 €
7	piston	6350454	41.10 €
8	joint	3000825	3.00 €
9	contact reed	6221773	113.00 €
10	kit réparation	1119319	211.00 €
12	kit réparation	1119566	13.10 €
13	siège	6201535	6.75 €
14	kit réparation	1119318	73.50 €

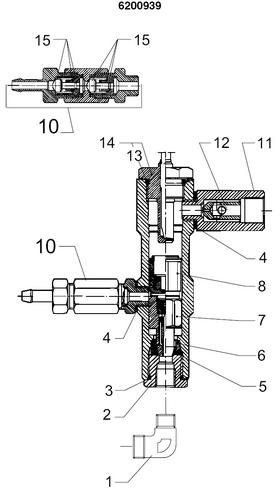

FLUSSOSTAT avant 01/02/90			vue N° 15

N°	Désignation	Référence	P.U. HT 2015
1	coude	1603119	24.65 €
2	écrou	6300438	10.60 €
3	joint	3000262	3.00 €
4	rondelle	1803493	3.00 €
5	joint	3001112	3.00 €
7	piston	6350463	97.00 €
8	piston	6350454	41.10 €
10	soupape by-pass complète	6200938	plus au tarif
11	corps clapet anti-retour	6220530	26.15 €
12	piston	6101038	19.25 €
13	joint	3000825	3.00 €
14	contact reed	6221773	113.00 €
15	kit réparation	1119566	13.10 €

SORTIE SERPENTIN			vue N° 16

N°	Désignation	Référence	P.U. HT 2015
2	sortie serpentin coudé	6200360	37.45 €
2	sortie serpentin coudée	6228350	141.00 €
4	raccord	1601079	5.85 €
10	kit réparation	1119011	160.00 €

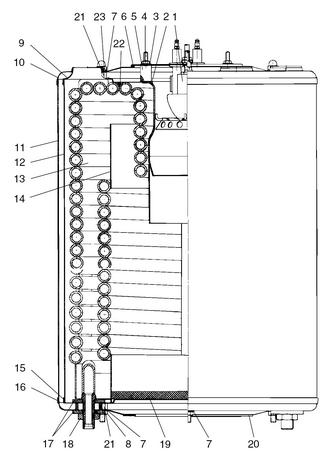

CHAUDIERE			vue N° 17

N°	Désignation	Référence	P.U. HT 2015
2	tuyau bruleur	6220354	143.00 €
3	rondelle	1800440	3.00 €
4	écrou	1800705	2.15 €
5	pièce d'écartement	6200281	5.80 €
6	joint	3001104	3.00 €
7	rondelle	1800796	2.15 €
8	écrou	2758	2.15 €
9	partie supérieure chaudière	6200354	119.00 €
10	partie supérieure	6200250	97.55 €
11	jupe externe	6220257	268.00 €
12	jupe interne	6220258	345.00 €
13	serpentin	6220393	1 345.00 €
14	tube flamme	6220351	252.00 €
15	jupe de fond	6200253	90.70 €
16	jupe de fond externe	6200355	89.60 €
17	rondelle	6200273	11.80 €
18	contre-écrou	1803220	2.15 €
19	isolation chaudière	6240257	63.25 €
20	joint pour jupe	6200282	26.95 €
21	écrou	6200286	10.55 €
22	ficelle d'étanchéité	6200299	16.90 €
23	écrou inox	1807528	2.55 €

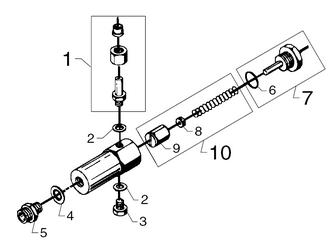

CONTRÔLEUR DE DEBIT 3			vue N° 14

N°	Désignation	Référence	P.U. HT 2015
	contrôleur de débit	6228551	213.00 €
1	raccord fileté	6200558	22.40 €
2	rondelle	1803493	3.00 €
3	vis de vidange	6200529	7.05 €
4	joint	1801075	3.30 €
5	raccord	1601079	5.85 €
6	joint	3000825	3.00 €
7	contact reed	6221773	113.00 €
8	aimant	1803485	4.20 €
9	piston	6200554	14.70 €
10	kit réparation	1119701	34.70 €

GICLEUR / ELECTRODES			vue N° 18

N°	Désignation	Référence	P.U. HT 2015
1	électrode d'allumage	6200326	22.70 €
2	presse-étoupe	3001427	3.00 €
3	couvercle	6200373	59.85 €
4	pince pour électrode	6200260	5.50 €
5	vis	1801273	1.10 €
6	distributeur d'air	6200365	plus au tarif
7	écrou	1803402	1.10 €
8	écrou	6200296	6.05 €
9	couvercle pour électrodes	6200297	plus au tarif
10	porte bille	6220250	23.10 €
11	gicleur fioul 2.75 Gal/H	2800142	33.85 €
13	détecteur de flamme	6228377	129.00 €
14	écrou	1803535	4.20 €

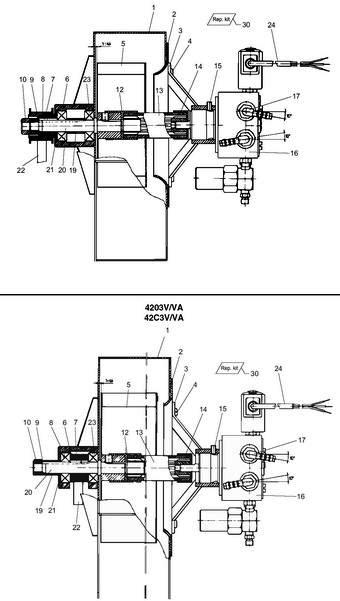

VENTILATEUR			vue N° 19

N°	Désignation	Référence	P.U. HT 2015
1	carter ventilateur 3803-5003/C3	6220450	197.00 €
1	carter ventilateur 4203/C3	6220451	plus au tarif
2	entonnoir	6220403	187.00 €
3	support console	6200458	70.20 €
4	vis	1803956	1.10 €
5	ventilateur	6228457	166.00 €
6	roulement à billes	3200680	12.45 €
7	clavette	3200995	3.35 €
9	rondelle	1800309	2.15 €
10	écrou	1800465	3.00 €
12	coupleur	3800984	6.90 €
13	coupleur	6220404	13.65 €
14	coupleur	3800992	7.35 €
15	vis	1801091	2.15 €
16	pompe complète 24V	101117978	131.00 €
16	kit pour pompe fioul	1119217	39.20 €
16a	bobine 24V Suntec	3820305	77.40 €
17	raccord	1604008	6.80 €
19	bague	6200409	5.35 €
20	arbre ventilateur	6201402	56.55 €
21	anneau seeger	1803477	2.15 €
22	courroie 725 x 12 x 1.25	6220409	58.15 €
22	courroie 705 x 12	6220410	62.55 €
23	roulement à billes	3201019	41.05 €

FLOTTEUR			vue N° 20

N°	Désignation	Référence	P.U. HT 2015
2	vanne flotteur	1117035	144.00 €
4	raccord en T	1600923	plus au tarif
5	vis	1802891	2.15 €
6	coude	1605971	4.85 €
8	réservoir	6200626	plus au tarif
9	joint	3001724	3.10 €
10	couvercle réservoir	2201854	8.45 €
11	anneau de rappel	6200662	plus au tarif
12	filtre	6200661	plus au tarif
13	couvercle	6200590	plus au tarif
15	support câble	1802347	2.15 €
16	collier	8298	4.15 €
17	tuyau	4973	3.40 €
21	raccord de tuyau	1600527	6.75 €
22	raccord	6300262	40.60 €
23	raccord	6200575	21.85 €

TABLEAU DE COMMANDE			vue N° 21

N°	Désignation	Référence	P.U. HT 2015
13	écrou	1803535	4.20 €
14	commande électronique	6420009	482.00 €
15	vis	1803139	2.15 €
16	prise 8 pol	3805439	14.75 €
16	connecteur 12 pol	3817095	17.35 €
20	joint	6201756	4.25 €
21	écrou	2759	1.10 €
22	rondelle	1800887	2.15 €
29	joint	3001468	2.15 €
31	interrupteur rotatif	1117399	plus au tarif
32	interrupteur rotatif	1117381	53.50 €

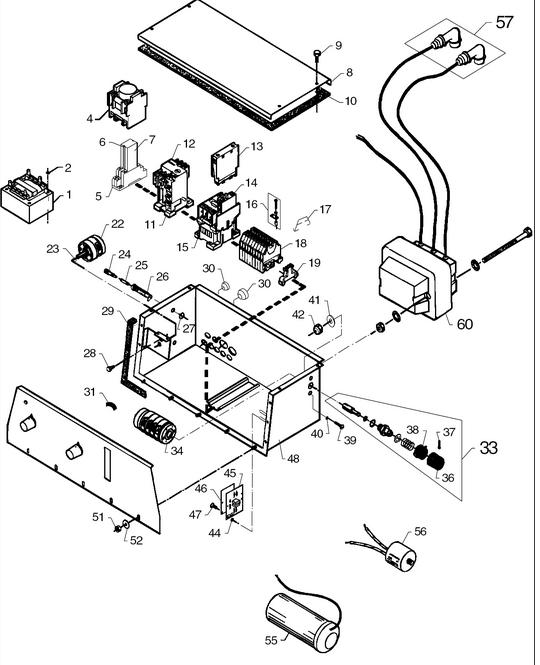

ELECTRICITE			vue N° 22

N°	Désignation	Référence	P.U. HT 2015
1	transformateur 380V	3819786	85.95 €
1	transformateur 220/380V	3819851	plus au tarif
7	relais	3812641	51.70 €
9	vis	1803956	1.10 €
12	relais thermique 12-18A	103822327	40.30 €
12	relais thermique 17-25A	103822328	41.30 €
15	contacteur 24V pour mono 16A après 01/01/2000	103822306	19.70 €
	contacteur pour 110V 12-25A après 01/01/2000	103822313	33.85 €
	contacteur CJX2-D32-B7-24 CA3-30-10	103822317	62.65 €
18	bornier	3807518	3.75 €
19	support	3805249	3.45 €
22	interrupteur rotatif	3810124	57.60 €
23	joint	3000460	1.10 €
24	support fusible	3812666	5.60 €
25	fusible 1.25A	3808250	2.15 €
26	socle support	3812674	7.55 €
27	joint	3000460	1.10 €
30	presse-étoupe 5-7C	3803764	4.65 €
	presse-étoupe 7-10C	3803772	5.30 €
	presse-étoupe 10-14C	3803780	7.50 €
	presse-étoupe 14-20C	3803798	4.30 €
33	interrupteur rotatif	1117357	52.20 €
39	vis	1803451	2.15 €
40	joint	3000387	2.15 €
42	écrou	1805399	1.10 €
47	vis	1803139	2.15 €
51	écrou	2759	1.10 €
52	rondelle	1800887	2.15 €
55	condensateur 80µF 420V	301000415	86.70 €
57	kit connecteur	1119302	72.50 €
60	transformateur d'allumage	3812559	282.00 €
61	câble	6180260	80.80 €
