SCORPION 1220 H nous contacter
Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter.
  RETOUR  GAMME EAU CHAUDE
VUE GENERALE vue N° 1
N° Désignation Référence P.U. HT 2015
8 vis 6184116 plus au tarif
19 manchon 6184408 7.20 €
26 ventilateur 6184405 plus au tarif
27 vis 1800325 2.15 €
28 accouplement 6184279 plus au tarif
29 pompe complète 24V 101117978 131.00 €
30 kit pour pompe fioul 1119217 39.20 €
33 jupe chaudière 6184329 20.60 €
34 kit réparation 1119218 plus au tarif
40 enjoliveur bleu 6184136 6.25 €
41 circlip 1813799 3.00 €
42 roue anti trace 6184074 47.90 €
43 support pour roue 6184200 plus au tarif
44 vis 3913 3.00 €
45 vis 1814573 2.15 €
46 roue 6241052 137.00 €
47 vis 2753 2.15 €

retour haut de page
MOTEUR vue N° 2
N° Désignation Référence P.U. HT 2015
7 kit roulement 6122653 67.00 €
8 joint 1119671 40.10 €

retour haut de page
POMPE APRES FEVRIER 1995 Vue N° 3
N° Désignation Référence P.U. HT 2015
43 kit réparation 3 pistons 1119706 78.35 €
44 joint 3003654 5.95 €
45 bouchon + joint 6122313 7.60 €
46 carter 7181005 60.40 €
51 joint 3004222 3.00 €
52 joint 3001823 1.10 €
53 joint d'huile 3003696 3.00 €
54 support joint 6122486 3.45 €
63 joint 3004230 plus au tarif
64 joint 3003688 2.25 €
66 joint 3004227 9.30 €
67 joint 3004228 3.00 €
68 clapet aspiration 7180906 7.85 €
69 entretoise 6122475 2.15 €
71 vis 1813872 plus au tarif
74 kit clapets 1119707 47.15 €
82 buse de guidage verte 6124310 plus au tarif
84 bouchon laiton 6124334 15.40 €
86 raccord fileté 1603422 4.10 €
87 bouchon laiton 6180913 8.20 €
88 vis 1814573 2.15 €

retour haut de page
POMPE AVANT FEVRIER 1995 Vue N° 4
N° Désignation Référence P.U. HT 2015
44 joint 3003654 5.95 €
45 bouchon + joint 6122313 7.60 €
46 bloc cylindre 7181005 60.40 €
49 joint d'huile 3003696 3.00 €
50 support joint 6122486 3.45 €
51 joint 3004222 3.00 €
52 joint 3001823 1.10 €
54 joint 3003688 2.25 €
55 joint U 3001914 3.00 €
56 entretoise 6122475 2.15 €
59 vis 1809862 2.15 €
67 raccord fileté 1603422 4.10 €
69 vis 1814573 2.15 €
73 kit joints 6123720 44.70 €

retour haut de page
ELECTRICITE Vue N° 5
N° Désignation Référence P.U. HT 2015
4 manette de température 6180920 9.30 €
8 écrou 1813195 2.15 €
12 thermostat 3821226 145.00 €
14 vis 1800391 1.10 €
17 presse étoupe 3803798 4.30 €
35 joint 3821456 plus au tarif

retour haut de page

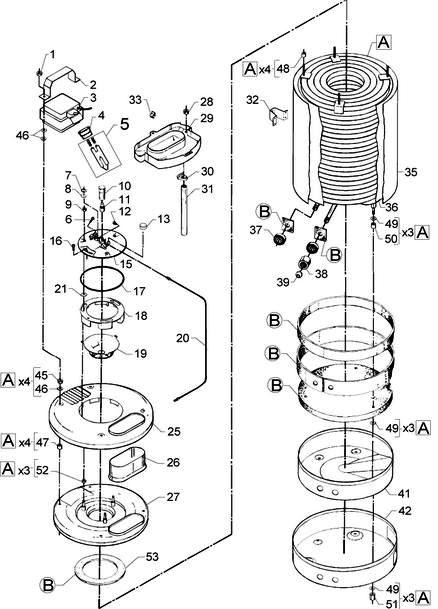

 CHAUDIERE Vue N° 6
N° Désignation Référence P.U. HT 2015
A chaudière avec écrou 6184931 plus au tarif
B kit isolation 1119236 121.00 €
1 écrou 2758 2.15 €
3 transformateur d'allumage 220 V   50-60 Hz 6184842 240.00 €
transformateur d'allumage 240 V   50 Hz 6184843 240.00 €
4 bouchon 6184729 5.05 €
5 électrode double 6184359 33.95 €
8 œilleton 6184295 plus au tarif
9 écrou 2760 2.15 €
10 support gicleur 6184400 19.60 €
11 gicleur fioul 1.1 GAL/H 2802647 32.80 €
16 vis 1803030 1.05 €
20 tube à fioul complet 6184450 62.45 €
21 rondelle 1807999 2.15 €
26 cheminée 6184259 plus au tarif
29 protection contre l'eau 6184303 16.65 €
30 collier 1813658 plus au tarif
31 tuyau au mètre 5206330 plus au tarif
36 jupe interne 6185927 plus au tarif
37 joint 6184282 6.75 €
38 écrou 6184288 11.45 €
39 raccord 6184287 plus au tarif
41 fond de chaudière 6184254 plus au tarif
46 rondelle 1800796 2.15 €
49 rondelle 1813567 2.15 €
53 joint 1119700 16.75 €

retour haut de page
ENTREE D'EAU Vue N° 7
N° Désignation Référence P.U. HT 2015
2 joint 3000072 1.10 €
5 collier 8298 4.15 €
6 raccord coudé 5613 7.95 €
8 vis 1803139 2.15 €
9 contacteur thermique 3821228 47.75 €
20 capot manomètre 6184086 3.30 €
23 carter filtre 6100937 13.10 €
24 filtre 6100941 15.10 €
25 coupleur rapide 106402075 31.00 €
26 joint 3001237 3.00 €
27 joint 3000320 3.00 €
28 raccord rapide entrée 1600659 18.10 €
30 joint 1801075 3.30 €
31 piston 6101038 19.25 €
32 coupleur 1600493 6.95 €
coupleur INOX 1603101 41.75 €
36 embout caoutchouc 6184477 12.05 €

retour haut de page
RESERVOIR FIOUL Vue N° 8
N° Désignation Référence P.U. HT 2015
1 couvercle 6184097 6.10 €
3 kit réparation plongeur 1119238 25.95 €
4 kit réparation retour fioul 1119239 plus au tarif
8 flexible caoutchouc 5226220 8.90 €
10 filtre fioul 6184100 16.45 €
11 joint 3003944 2.15 €
21 filtre 1604222 37.60 €
24 collier 1810084 3.00 €
25 bouchon caoutchouc 6184117 4.85 €
