30 HA COMPACT |
 |
| Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter. | ||
RETOUR GAMME EAU CHAUDE |
||
|
|
30 HA COMPACT |
|
| Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter. | ||
|
RETOUR GAMME EAU CHAUDE |
||
| CAPOT | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 9 | vis | 1814614 | 3.00 € |
| 11 | collier de serrage | 1814151 | 2.15 € |
| 16 | flexible | 5226147 | 3.55 € |
| 17 | écrou frein | 1800515 | 2.15 € |
| 19 | vis | 101814782 | 1.10 € |
| 23 | joint | 6184282 | 6.75 € |
| 24 | joint | 1801075 | 3.30 € |
| 25 | coupleur rapide M3/8 inch | 1600493 | 6.95 € |
| coupleur rapide M3/8 inch INOX | 1603101 | 41.75 € | |
| 27 | filtre | 1604222 | 37.60 € |
| 28 | collier | 1810084 | 3.00 € |
| 29 | flexible caoutchouc | 5226220 | 8.90 € |
| 30 | filtre fioul | 6184100 | 16.45 € |
| 32 | vis | 8917 | 2.15 € |
| 34 | rondelle | 1800440 | 3.00 € |
| 42 | filtre | 6400240 | 3.70 € |
| 43 | vis | 1814508 | 2.15 € |
| 45 | attache | 3806262 | 2.15 € |
| 52 | rondelle | 1800796 | 2.15 € |
|
|
| MOTEUR / POMPE | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| huile T150 (1 litre) | 5218433 | 86.25 € | |
| 2 | vis | 49500 | 3.30 € |
| 9 | roulement | 1119705 | 54.15 € |
| 11 | entretoise | 7180924 | 1.10 € |
| 14 | kit réparation 3 pistons | 1119791 | plus au tarif |
| 16 | joint | 3003654 | 5.95 € |
| 17 | bouchon + joint | 6122313 | 7.60 € |
| 18 | bloc cylindre | 7181005 | 60.40 € |
| 19 | joint d'huile | 3003696 | 3.00 € |
| 20 | anneau de blocage | 7181006 | 3.00 € |
| 21 | joint | 3004259 | 3.40 € |
| 22 | anneau de blocage | 7181020 | plus au tarif |
| 23 | écrou | 1604958 | 3.00 € |
| 25 | filtre | 6125144 | 9.30 € |
| 26 | kit joints d'huile | 1119800 | 19.65 € |
| 27 | kit joints d'eau | 1119801 | 56.50 € |
| 31 | joint torique | 3004222 | 3.00 € |
| 32 | joint | 3001823 | 1.10 € |
| 33 | clapet aspiration | 7180906 | 7.85 € |
| 34 | joint | 3003688 | 2.25 € |
| 35 | entretoise | 6122475 | 2.15 € |
| 36 | anneau | 3004277 | 3.00 € |
| 37 | joint | 3004227 | 9.30 € |
| 38 | joint | 3004228 | 3.00 € |
| 40 | kit clapets | 1119707 | 47.15 € |
| 41 | vis | 1814589 | plus au tarif |
|
|
| BY-PASS | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 55 | manomètre | 7180931 | plus au tarif |
| 56 | joint | 3003662 | 3.00 € |
| 67 | joint | 3000064 | 3.00 € |
| 71 | joint | 3003860 | 1.10 € |
| 72 | joint | 3000387 | 2.15 € |
| 73 | joint | 3001963 | 3.00 € |
| 74 | bouchon | 6184525 | 18.70 € |
| 81 | bouchon laiton | 6180913 | 8.20 € |
| 82 | vis | 1813864 | 2.15 € |
| 85 | kit by-pass | 1118512 | 23.15 € |
| 86 | vis de réglage | 6100940 | 15.90 € |
| 87 | contre écrou | 6100928 | 9.30 € |
| 90 | kit réparation | 1119406 | 38.70 € |
| 95 | buse injecteur | 7181906 | plus au tarif |
|
|
| ELECTRICITE | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 8 | interrupteur 400V 6A | 3821501 | plus au tarif |
| interrupteur 230-240V 13A | 3821613 | 54.00 € | |
| 9 | relais de démarrage | 3821582 | 233.00 € |
| 11 | contact auxiliaire | 3809464 | plus au tarif |
| 14 | contacteur | 3821438 | 163.00 € |
| contacteur | 3821439 | 144.00 € | |
| 31 | boite pour micro switch | 126482241 | 8.45 € |
| 33 | micro switch | 3821437 | plus au tarif |
| 35 | condensateur 50µF 450V | 3821343 | 20.20 € |
| 37 | vis | 1800606 | 2.15 € |
| 40 | câble | 7180226 | 56.95 € |
| 42 | câble | 7181443 | 15.30 € |
| 43 | électrode | 7181221 | 46.85 € |
| 46 | vis | 1803139 | 2.15 € |
| 46 | vis | 1803139 | 2.15 € |
|
|

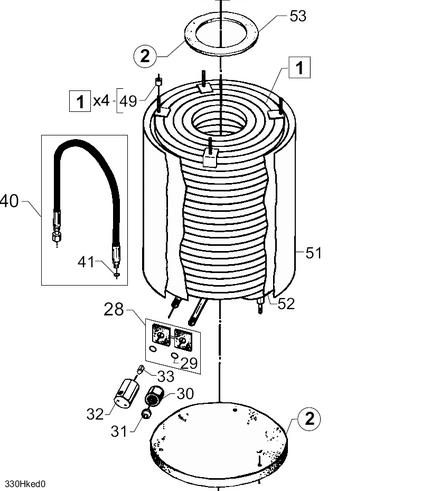

| CHAUDIERE | Vue N° 5 | ||
|
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 2 | kit isolant | 1119794 | 80.80 € |
| 3 | bouchon laiton | 6180913 | 8.20 € |
| 8 | œilleton | 6184295 | plus au tarif |
| 9 | écrou | 2760 | 2.15 € |
| 11 | gicleur 1.25 GAL/H | 61659 | 29.50 € |
| gicleur 1.1 GAL/H | 2802647 | 32.80 € | |
| 13 | vis | 1800606 | 2.15 € |
| 14 | capteur détection flamme | 6420300 | 38.65 € |
| 21 | rondelle | 1807999 | 2.15 € |
| 26 | cheminée | 6184259 | plus au tarif |
| 30 | écrou | 6184288 | 11.45 € |
| 31 | raccord | 6184287 | plus au tarif |
| 41 | joint | 3000072 | 1.10 € |
| 45 | écrou | 2758 | 2.15 € |
| 46 | rondelle | 1800796 | 2.15 € |
| 53 | joint serpentin | 1119700 | 16.75 € |
|
|
| FLOTTEUR | Vue N° 6 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 3 | flexible 400mm | 5226147 | 3.55 € |
| 8 | flotteur clapet | 7181700 | 9.90 € |
| 9 | circlip | 1807833 | 2.15 € |
| 10 | filtre | 6125144 | 9.30 € |
| 11 | contre écrou | 1800341 | 5.30 € |
| 12 | raccord rapide | 1602945 | 29.95 € |
| 13 | joint | 3001237 | 3.00 € |
| 14 | joint | 3000320 | 3.00 € |
| 15 | raccord | 1604669 | 18.10 € |
| 16 | collier | 8298 | 4.15 € |
|
|
