30 HA MASTER |
 |
| Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter. | ||
RETOUR GAMME EAU CHAUDE |
||
| CAPOT | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 9 | vis | 1814614 | 3.00 € |
| 13 | rondelle | 2763 | 1.05 € |
| 14 | flexible | 5226147 | 3.55 € |
| 16 | vis | 1803030 | 1.05 € |
| 18 | presse étoupe | 3803780 | 7.50 € |
| 19 | couvercle | 61102 | plus au tarif |
| 32 | filtre | 6400240 | 3.70 € |
| 33 | vis | 101814782 | 1.10 € |
| 35 | rondelle | 1800796 | 2.15 € |
| 36 | écrou | 61467 | 2.15 € |
| 38 | vis | 1814508 | 2.15 € |
| 41 | vis | 8917 | 2.15 € |
| 42 | rondelle | 1800440 | 3.00 € |
| 43 | tube fioul | 7181342 | 50.60 € |
| 44 | vanne de dosage | 64445 | 67.75 € |
| 50 | collier | 1810084 | 3.00 € |
| 51 | flexible caoutchouc | 5226220 | 8.90 € |
| 52 | filtre fioul | 6184100 | 16.45 € |
| 54 | filtre | 1604222 | 37.60 € |
| 62 | passe câble | 3806262 | 2.15 € |
| 66 | joint | 6184282 | 6.75 € |
| 67 | joint | 1801075 | 3.30 € |
| 68 | coupleur | 1600493 | 6.95 € |
| 68 | coupleur rapide | 1603101 | 41.75 € |
| 69 | raccord G3/8" M27 x 1.5 | 64235 | 30.05 € |
|
|
| MOTEUR / POMPE | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| huile de pompe ALPHASYN T150 1 litre | 5218433 | 86.25 € | |
| 2 | vis | 49500 | 3.30 € |
| 9 | kit palier | 1119705 | 54.15 € |
| 14 | kit 3 pistons | 1119791 | plus au tarif |
| 16 | joint | 3003654 | 5.95 € |
| 17 | bouchon + joint | 6122313 | 7.60 € |
| 18 | bloc cylindre | 7181005 | 60.40 € |
| 19 | joint d'huile | 3003696 | 3.00 € |
| 20 | anneau de blocage | 7181006 | 3.00 € |
| 21 | joint | 3004259 | 3.40 € |
| 22 | anneau de blocage | 7181020 | plus au tarif |
| 23 | écrou | 1604958 | 3.00 € |
| 25 | filtre | 6125144 | 9.30 € |
| 26 | kit joints d'huile | 1119800 | 19.65 € |
| 27 | kit joints d'eau | 1119801 | 56.50 € |
| 31 | joint | 3004222 | 3.00 € |
| 32 | joint | 3001823 | 1.10 € |
| 33 | clapet aspiration | 7180906 | 7.85 € |
| 34 | joint | 3003688 | 2.25 € |
| 35 | entretoise | 6122475 | 2.15 € |
| 36 | anneau | 3004277 | 3.00 € |
| 37 | joint | 3004227 | 9.30 € |
| 38 | joint | 3004228 | 3.00 € |
| 40 | kit clapets | 1119707 | 47.15 € |
| 41 | vis | 1814589 | plus au tarif |
|
|
| BY-PASS 1/2 | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | vis | 1813864 | 2.15 € |
| 3 | manomètre | 7180931 | plus au tarif |
| 4 | joint | 3003662 | 3.00 € |
| 5 | raccord | 6187123 | 29.30 € |
| 6 | buse de guidage verte | 6124310 | plus au tarif |
| 7 | joint | 3001070 | 3.00 € |
| 8 | bouchon + joint | 6123655 | plus au tarif |
| 9 | bouchon | 6523000 | plus au tarif |
| 10 | joint | 3004245 | 2.40 € |
| 11 | by-pass | 6523003 | 40.55 € |
| 12 | ressort | 2602510 | plus au tarif |
| 13 | ressort | 2602509 | 5.70 € |
| 16 | clapet anti retour | 6124314 | 24.80 € |
|
|
| BY-PASS 2/2 | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | vis | 1813864 | 2.15 € |
| 3 | manomètre | 7180931 | plus au tarif |
| 4 | joint | 3003662 | 3.00 € |
| 5 | raccord | 6187123 | 29.30 € |
| 6 | buse de guidage grise | 7181906 | plus au tarif |
| 8 | bouchon laiton | 6180913 | 8.20 € |
| 11 | joint | 3000064 | 3.00 € |
| 12 | kit soupape sécurité | 1118512 | 23.15 € |
| 13 | vis de réglage | 6100940 | 15.90 € |
| 14 | contre écrou | 6100928 | 9.30 € |
| 15 | kit réparation clapet anti-retour | 1119406 | 38.70 € |
| 18 | joint | 3003860 | 1.10 € |
| 19 | joint | 3000387 | 2.15 € |
| 20 | joint | 3001963 | 3.00 € |
| 21 | bouchon | 6184525 | 18.70 € |
|
|

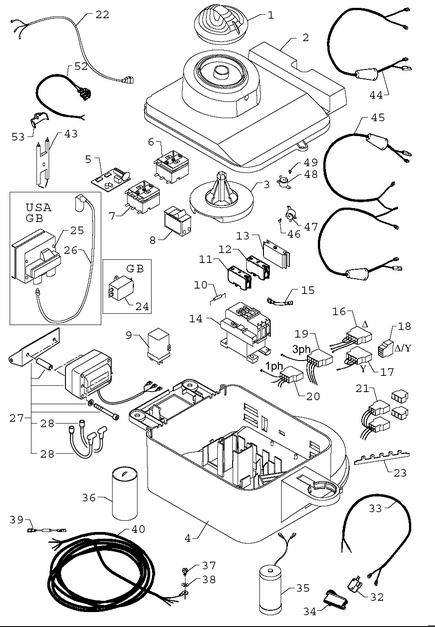

| ELECTRICITE | Vue N° 5 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 8 | interrupteur 6A | 3821501 | plus au tarif |
| interrupteur 13 A | 3821613 | 54.00 € | |
| 9 | relais de démarrage | 3821582 | 233.00 € |
| 11 | contact auxiliaire | 3809464 | plus au tarif |
| 14 | contacteur 16A 230-240V 50Hz | 3821438 | 163.00 € |
| contacteur 16A 400V 50Hz | 3821439 | 144.00 € | |
| 26 | câble | 7181443 | 15.30 € |
| 32 | micro switch | 3821437 | plus au tarif |
| 34 | boitier | 126482241 | 8.45 € |
| 35 | condensateur de fonction | 3821343 | 20.20 € |
| 37 | vis | 1800606 | 2.15 € |
| 40 | câble | 7180226 | 56.95 € |
| 43 | électrodes double | 7181221 | 46.85 € |
| 46 | vis | 1803139 | 2.15 € |
|
|
| CHAUDIERE | Vue N° 6 | ||
|
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | kit isolant | 1119794 | 80.80 € |
| 3 | bouchon laiton | 6180913 | 8.20 € |
| 8 | œil de contrôle | 6184295 | plus au tarif |
| 9 | écrou | 2760 | 2.15 € |
| 11 | gicleur 1.25 gal/h 4.71kg/h 80° | 61659 | 32.80 € |
| gicleur 1.1 gal/h 4.24kg/h 80° | 2802647 | 32.80 € | |
| 13 | vis | 1800606 | 2.1 € |
| 14 | sonde contrôle flamme | 6420300 | 38.65 € |
| 18 | vis | 1803030 | 1.05 € |
| 21 | rondelle | 1807999 | 2.15 € |
| 26 | cheminée | 6184259 | plus au tarif |
| 29 | écrou | 2758 | 2.15 € |
| 30 | rondelle | 1800796 | 2.15 € |
| 39 | raccord | 1602770 | 6.05 € |
| 41 | joint | 3000072 | 1.10 € |
| 45 | écrou | 6184288 | 11.45 € |
| 46 | raccord | 6184287 | plus au tarif |
| 53 | kit joint serpentin | 1119700 | 16.75 € |
|
|
| FLOTTEUR | Vue N° 7 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 3 | flexible (au mètre) | 5226147 | 3.55 € |
| 8 | flotteur clapet | 7181700 | 9.90 € |
| 9 | circlip | 1807833 | 2.15 € |
| 10 | filtre | 6125144 | 9.30 € |
| 11 | contre écrou | 1800341 | 5.30 € |
| 12 | raccord rapide | 1602945 | 29.95 € |
| 13 | joint | 3001237 | 3.00 € |
| 14 | joint | 3000320 | 3.00 € |
| 15 | raccord rapide | 1604669 | 18.10 € |
| 16 | collier | 8298 | 4.15 € |
| 17 | coupleur | 1311 | 8.20 € |
| 18 | coupleur | 1718 | 6.30 € |
| 19 | joint | 6502 | 3.05 € |
| 20 | attache câble | 15147 | 2.15 € |
|
|
| ENROULEUR | Vue N° 8 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | raccord tournant | 6408011 | 252.00 € |
| 2 | anneau seeger | 1802057 | 1.10 € |
| 4 | kit joints | 1119398 | 19.65 € |
| 9 | capuchon écrou | 1081 | 3.00 € |
| 10 | raccord olive | 1080 | 3.00 € |
| 11 | raccord coudé | 1823 | 6.05 € |
| 12 | raccord G3/8" x M27 x 1.5 | 64235 | 30.05 € |
| 18 | flexible liaison | 6408016 | plus au tarif |
| 20 | joint | 3001237 | 3.00 € |
| 21 | coupleur | 106402075 | 31.00 € |
| 22 | joint | 3000320 | 3.00 € |
| 23 | rondelle | 2764 | 1.10 € |
| 24 | axe enrouleur | 6408045 | plus au tarif |
|
|
