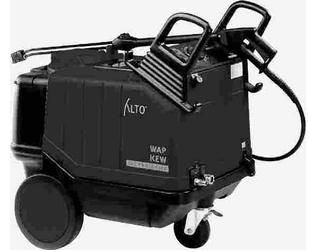

40 H / HA - MASTER - FORCE - ENERGY |
|
| 840 | ||
| 1840 | ||
| 3040 | ||
| 40 HA MASTER | ||
| 1640 | ||
| 2340 | ||
| 3840 | ||
| Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter. | ||
RETOUR GAMME EAU CHAUDE |
||
| VUE GENERALE | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 8 | vis | 81563200 | |
| 19 | manchon | 6184408 | 7.20 € |
| 26 | ventilateur | 6184405 | plus au tarif |
| 27 | vis | 1800325 | 2.15 € |
| 28 | accouplement | 6184279 | plus au tarif |
| 29 | pompe complète 24V | 101117978 | 131.00 € |
| 30 | kit pour pompe fioul | 1119217 | 39.20 € |
| 32 | bobine 24V suntec | 3820305 | 77.40 € |
| bobine | 3821089 | 36.60 € | |
| 33 | jupe chaudière après 01/01/99 | 6184329 | 20.60 € |
| 34 | kit réparation | 1119218 | plus au tarif |
| 40 | enjoliveur | 6184136 | 6.25 € |
| 41 | circlip | 1813799 | 3.00 € |
| 42 | roue antitrace | 6184074 | 47.90 € |
| 43 | support pour roue | 6184200 | plus au tarif |
| 44 | vis | 3913 | 3.00 € |
| 45 | vis | 1814573 | 2.15 € |
| 46 | roue | 6241052 | 137.00 € |
| 47 | vis | 2753 | 2.15 € |
| 49 | raccord de tuyau | 1600527 | 6.75 € |
|
|

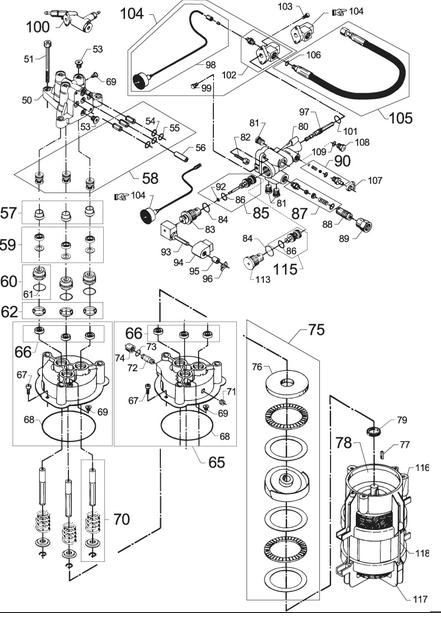

| POMPE | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| huile ALPHASYN T150 (1 litre) | 5218433 | 86.25 € | |
| 50 | culasse | 6187132 | 348.00 € |
| 51 | vis | 1813393 | 3.45 € |
| 53 | manchon | 6180906 | 9.20 € |
| 54 | joint | 3001807 | 1.10 € |
| 55 | joint | 3001070 | 3.00 € |
| 56 | entretoise | 6120624 | 3.00 € |
| 57 | kit 3 anneaux | 6183050 | 6.25 € |
| 58 | kit clapets | 1119209 | 40.90 € |
| 59 | kit anneau d'appui | 1119212 | 36.10 € |
| 60 | kit anneau d'arrêt | 6180910 | 23.15 € |
| 61 | joint | 3004009 | 3.00 € |
| 62 | kit 3 pièces d'espace | 6183051 | 21.75 € |
| 65 | carter cylindre (après 19/04/99) | 6180947 | 116.00 € |
| 66 | kit 3 joints d'huile | 1117642 | 21.55 € |
| 67 | vis | 1814573 | 2.15 € |
| 68 | joint | 3003886 | 3.00 € |
| 70 | kit piston céramique | 1119201 | 116.00 € |
| kit réparation | 1119202 | 148.00 € | |
| 78 | moteur 4.6 KW | 6183405 | 926.00 € |
| 79 | joint | 1119671 | 40.10 € |
| 80 | carter by-pass | 6181477 | 134.00 € |
| 81 | bouchon laiton | 6180913 | 8.20 € |
| 82 | vis | 1803345 | 2.15 € |
| 83 | bouchon | 6184525 | 18.70 € |
| 84 | joint | 3001963 | 3.00 € |
| 85 | kit réparation 08/16/1840H | 1119227 | 59.40 € |
| kit réparation 08/16/1840HA | 1119247 | 58.90 € | |
| kit réparation 2340HA-20/3840HA-MASTER-ENERGY | 1119248 | 64.60 € | |
| 86 | joint | 3003860 | plus au tarif |
| 87 | kit réparation soupape de sécurité | 1118512 | 23.15 € |
| 88 | vis de réglage | 6100940 | 15.90 € |
| 89 | contre écrou | 6100928 | 9.30 € |
| 90 | kit réparation clapet anti-retour | 1119406 | 38.70 € |
| 92 | joint | 3000387 | 2.15 € |
| 94 | bobine 24V suntec | 3820305 | 77.40 € |
| 97 | injecteur | 6180916 | 19.35 € |
| 98 | manomètre complet | 6184949 | 84.60 € |
| 99 | bouchon pour manomètre | 6181542 | 5.05 € |
| 101 | joint | 3001674 | 3.00 € |
| 103 | vis | 1813484 | 3.00 € |
| 105 | flexible HP interne | 1450000 | 66.30 € |
| 106 | joint | 3000072 | 1.10 € |
| 108 | bouchon | 6105533 | plus au tarif |
| 113 | bouchon | 6180650 | 18.90 € |
| 115 | kit réparation | 6184941 | 55.50 € |
|
|
| BY-PASS | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | kit réparation | 1119318 | 73.50 € |
| 2 | kit réparation | 1119288 | 62.65 € |
| 3 | raccord fileté | 1603422 | 4.10 € |
| 4 | anneau | 1603448 | 2.85 € |
| 5 | écrou | 1603430 | 3.00 € |
| 6 | bouchon | 1602333 | 4.60 € |
| 8 | joint | 3001112 | 3.00 € |
| 9 | bague | 6201534 | 13.65 € |
| 10 | piston | 6350463 | 97.00 € |
| 11 | joint | 3000825 | 3.00 € |
| 13 | tuyau | 5206636 | plus au tarif |
| 14 | tuyau | 4973 | 3.40 € |
| 16 | kit réparation | 1119566 | 13.10 € |
| 17 | siège | 6201535 | 6.75 € |
| 18 | kit réparation | 1119317 | 39.30 € |
|
|

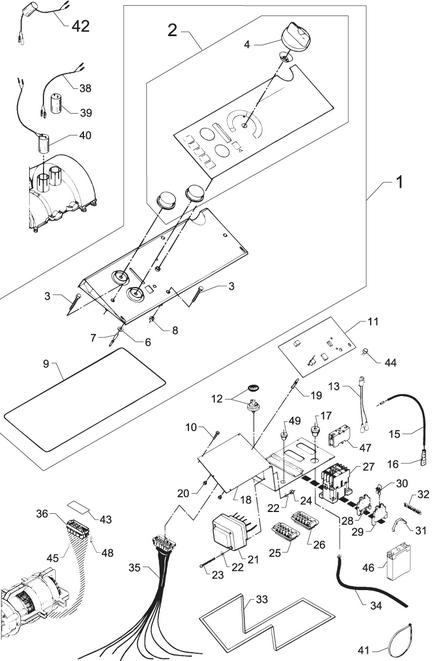

| ELECTRICITE | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| bornier | 3807518 | 3.75 € | |
| 4 | manette de température | 6180920 | 9.30 € |
| 6 | joint aluminium | 1813682 | 1.10 € |
| 8 | écrou | 1813195 | 2.15 € |
| 11 | unité commande électrique 40H | 6420030 | 712.00 € |
| 12 | pressostat d'ordre des phases | 31000156 | 85.10 € |
| 17 | presse étoupe 10-14C | 3803780 | 7.50 € |
| presse étoupe 14-20C | 3803798 | 4.30 € | |
| 19 | tirant | 3820347 | 8.00 € |
| 23 | vis | 1813856 | plus au tarif |
| 24 | écrou | 1800168 | plus au tarif |
| 26 | fiche de commutation | 3821022 | plus au tarif |
| 27 | contacteur pour 110V 12-25A après 01/01/00 | 103822313 | 33.85 € |
| contacteur CJX2-D32-B7 24 | 103822317 | 62.65 € | |
| contacteur | 3804051 | 109.00 € | |
| 29 | porte fusibles | 3817483 | 8.25 € |
| 34 | câble | 6180260 | 80.80 € |
| 35 | câble avec fiches avant 26/10/95 | 6184825 | plus au tarif |
| câble avec prises | 6185845 | plus au tarif | |
| 39 | condensateur 350µF | 3821216 | plus au tarif |
| 43 | joint | 3821456 | plus au tarif |
| 44 | fusible | 3821255 | 5.85 € |
| 47 | contact auxiliaire | 3809464 | plus au tarif |
| 49 | presse étoupe | 3803764 | 4.65 € |
|
|

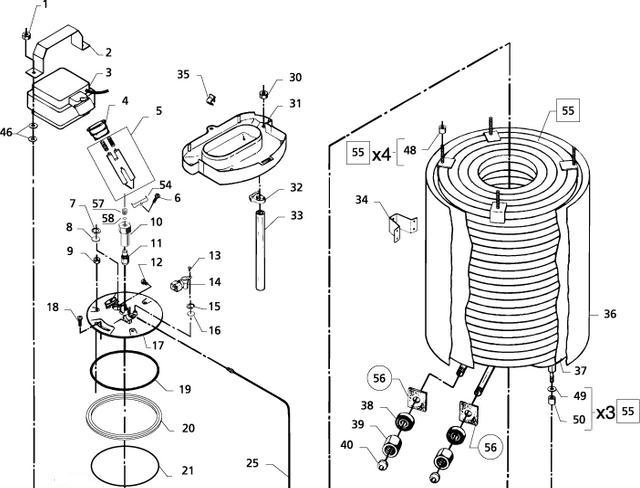

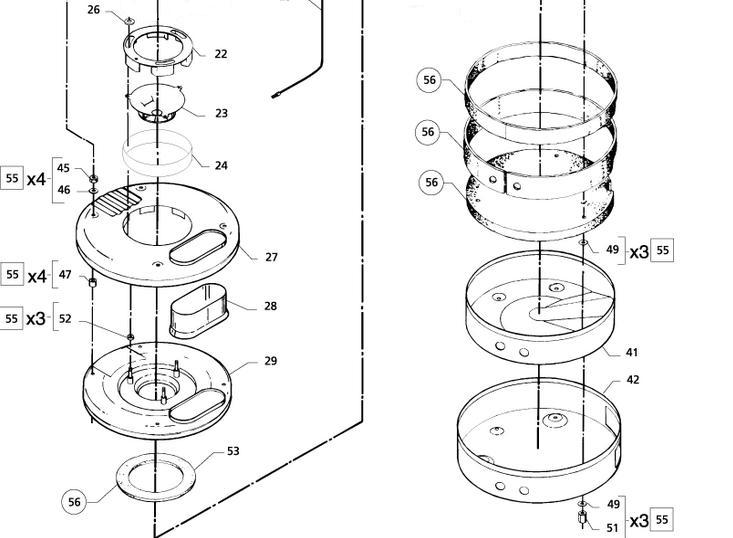

| CHAUDIERE | Vue N° 5 | ||
|
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | écrou | 2758 | 2.15 € |
| 3 | transformateur d'allumage 380V | 6184840 | 253.00 € |
| transformateur d'allumage 200V | 6184841 | plus au tarif | |
| transformateur d'allumage 220V | 6184842 | 240.00 € | |
| transformateur d'allumage 240V | 6184843 | 240.00 € | |
| transformateur d'allumage 220V 60Hz | 6184847 | 240.00 € | |
| 4 | bouchon | 6184729 | 5.05 € |
| 5 | électrode complète | 6184359 | 33.95 € |
| 5 | support pour électrode | 6186362 | 46.85 € |
| 8 | œilleton | 6184295 | plus au tarif |
| 9 | écrou | 2760 | 2.15 € |
| 10 | support gicleur | 6184400 | plus au tarif |
| 11 | gicleur fioul 1.25 GAL/H pour 16/18/3040H/HA energy | 61659 | 29.50 € |
| gicleur fioul 1.1 GAL/H pour 0840H/HA | 2802647 | 32.80 € | |
| gicleur fioul 1.35 GAL/H pour 18/3040H/HA | 2802649 | 32.70 € | |
| gicleur fioul 1.35 GAL/H pour 3840HA MASTER FORCE | 2802719 | 36.50 € | |
| 13 | vis | 1800606 | 2.15 € |
| 14 | capteur détection flamme | 6420300 | 38.65 € |
| 18 | vis | 1803030 | 1.05 € |
| 21 | joint | 6184319 | 12.75 € |
| 25 | tube fioul | 6184450 | 62.45 € |
| 26 | rondelle | 1807999 | 2.15 € |
| 28 | cheminée | 6184259 | plus au tarif |
| 29 | chaudière | 6186360 | plus au tarif |
| 31 | protection contre l'eau | 6184303 | 16.65 € |
| 32 | collier de serrage | 1813658 | plus au tarif |
| 33 | tuyau au mètre | 5206330 | plus au tarif |
| 37 | jupe interne | 6185927 | plus au tarif |
| 38 | joint | 6184282 | 6.75 € |
| 39 | écrou | 6184288 | 11.45 € |
| 40 | raccord | 6184287 | plus au tarif |
| 42 | fond de chaudière | 6184254 | plus au tarif |
| 46 | rondelle | 1800796 | 2.15 € |
| 49 | rondelle | 1813567 | 2.15 € |
| 53 | joint | 1119700 | 16.75 € |
| 55 | serpentin | 6184931 | plus au tarif |
| serpentin inox | 6185928 | plus au tarif | |
| 56 | kit isolant | 1119236 | 121.00 € |
