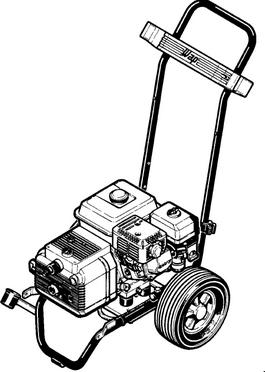

7200 P |
 |
| Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter. | ||
RETOUR GAMME AUTONOMES |
||
| CHASSIS | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 7 | clip de roue | 7022 | 2.75 € |
| 13 | vis | 5190 | 1.00 € |
| 18 | rondelle | 2762 | 2.75 € |
| 19 | écrou | 6052 | 1.65 € |
|
|

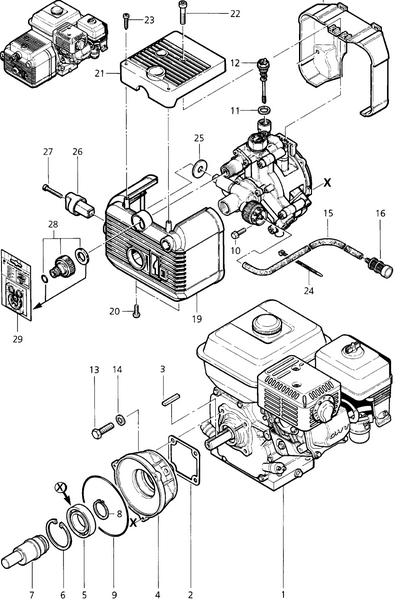

| MOTEUR | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 8 | circlip | 32100 | 1.65 € |
| 11 | joint | 16048 | 4.55 € |
| 15 | tuyau DN 6x3-5M | 101406100 | 16.90 € |
| 16 | crépine | 17508 | 28.85 € |
| 22 | vis cylindrique | 13600 | 1.65 € |
| 23 | vis | 16861 | 1.65 € |
| 24 | attache câble | 15147 | 1.65 € |
| 26 | bouton | 32832 | 4.10 € |
| 28 | raccord tuyau flexible | 32541 | 5.55 € |
|
|

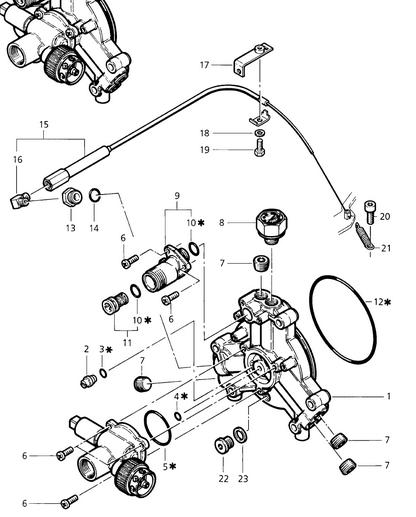

| POMPE | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| q | kit de joints | 32613 | 82.25 € |
| ì | kit de joints 5100 | 32977 | 131.00 € |
| 3 | joint | 16841 | 2.75 € |
| 4 | piston | 56612 | 101.00 € |
| 5 | joint | 16847 | 6.15 € |
| 6 | anneau | 16805 | 47.40 € |
| 7 | plateau | 16823 | 23.50 € |
| 8 | circlip | 16848 | 1.00 € |
| 9 | cache | 16803 | 27.65 € |
| 10 | flasque | 32660 | 52.20 € |
| 11 | anneau | 16846 | 7.00 € |
| 12 | bague | 16845 | 16.90 € |
| 13 | anneau support | 16844 | 4.60 € |
| 14 | corps de clapets | 32152 | 85.30 € |
| 15 | clapets + joint | 56343 | 11.55 € |
| 16 | joint torique | 16833 | 1.00 € |
| 17 | vis | 6863 | 1.65 € |
| 19 | joint torique | 9523 | 2.75 € |
|
|
