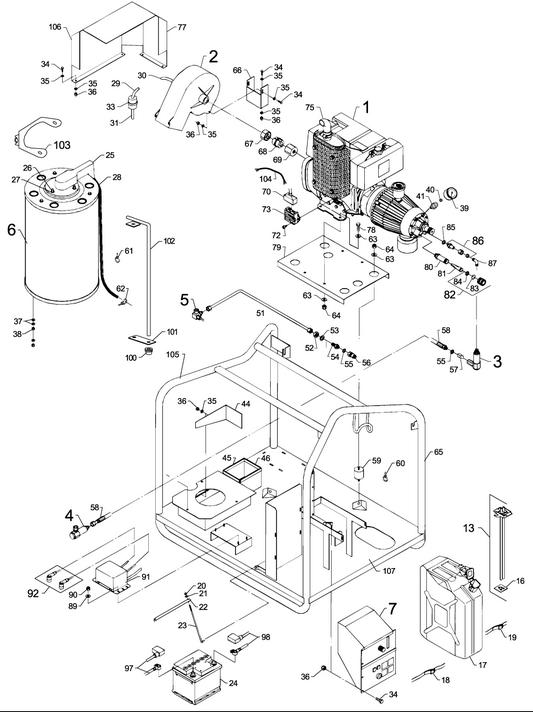

| VUE GENERALE | vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 17 | jerricane fioul | 2012243 | 199.00 € |
| 20 | écrou | 1804285 | 1.65 € |
| 21 | rondelle | 1804152 | 1.65 € |
| 23 | crochet pour batterie | 6228744 | 29.30 € |
| 24 | batterie de démarrage | 3804523 | 321.00 € |
| 25 | chaudière partie sup | 6228253 | 31.60 € |
| 26 | écrou | 6200310 | 4.95 € |
| 27 | rondelle | 1800440 | 2.75 € |
| 28 | tuyau | 6228810 | 58.60 € |
| 33 | filtre fioul | 6184100 | 15.45 € |
| 34 | vis | 1813484 | 2.75 € |
| 36 | écrou | 1805399 | 1.00 € |
| 37 | rondelle | 1800796 | 1.65 € |
| 38 | écrou | 1800515 | 1.65 € |
| 39 | manomètre 0-300 bars | 3601262 | 32.90 € |
| 40 | anneau | 1602127 | 8.85 € |
| 41 | manchon | 1609072 | 18.45 € |
| 44 | plaquette régulateur | 6228468 | 42.30 € |
| 51 | tuyau de départ | 6228510 | 68.40 € |
| 52 | contre écrou | 1803220 | 1.65 € |
| 53 | rondelle | 1810076 | 1.65 € |
| 54 | raccord fileté | 6200484 | 8.70 € |
| 55 | joint | 1801075 | 2.75 € |
| 56 | coupleur | 1600493 | 6.05 € |
| 57 | piston | 6101038 | 18.10 € |
| 58 | flexible 1240 mm | 1405460 | 36.50 € |
| 59 | amortisseur de vibrations | 1801240 | 8.90 € |
| 60 | support pour câble | 1813286 | 1.65 € |
| 61 | support câble 3 mm blanc | 1802347 | 1.65 € |
| 63 | rondelle | 1800317 | 1.65 € |
| 64 | écrou | 1801257 | 1.65 € |
| 67 | écrou raccord | 6228911 | 132.00 € |
| 68 | disque d'embrayage | 6228913 | 34.05 € |
| 69 | écrou raccord | 6228910 | 127.00 € |
| 70 | prise moteur ruggerini | 103821890 | 6.60 € |
| 72 | vis | 1801745 | 1.00 € |
| 73 | relais de charge | 103821889 | 723.00 € |
| 75 | échappement | 6228934 | 1 338.00 € |
| 79 | console de pompe | 6228216 | 318.00 € |
| 80 | gaine pour filtre 86 mm | 6105511 | 41.85 € |
| gaine pour filtre 65 mm | 6228666 | 32.55 € | |
| 81 | filtre pour 65 mm | 6100941 | 14.20 € |
| 82 | raccord rapide | 1602945 | 28.30 € |
| 83 | joint | 3000320 | 2.75 € |
| 84 | joint | 3001237 | 2.75 € |
| 86 | raccord fileté | 6220554 | 24.60 € |
| 87 | coude pression | 1604487 | 14.55 € |
| 91 | transformateur d'allumage | 3819901 | 439.00 € |
| 92 | kit connecteurs | 1119302 | 50.55 € |
| 100 | presse étoupe | 3803780 | 7.05 € |
| 103 | kit garniture | 1119672 | 79.15 € |
| 104 | câble | 6228857 | 300.00 € |
|
retour
haut de page |

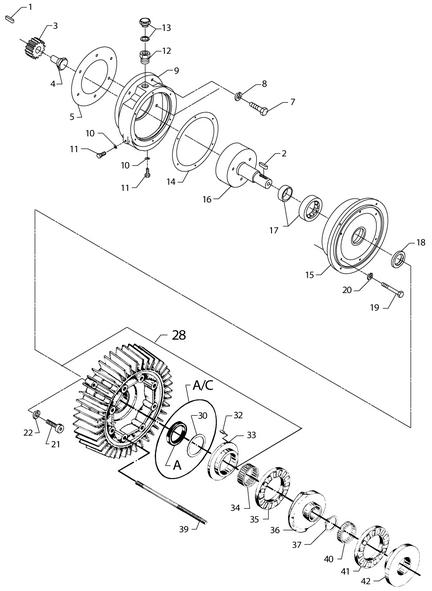

| MOTEUR / POMPE 1 | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 2 | clavette | 3200672 | 2.10 € |
| 3 | roue dentée | 6228667 | 396.00 € |
| 4 | vis | 6228662 | 8.45 € |
| 5 | joint | 6228663 | 8.75 € |
| 6 | vis | 1800150 | 1.65 € |
| 7 | vis | 1803345 | 1.65 € |
| 8 | rondelle ressort | 1801182 | 1.00 € |
| 12 | raccord fileté | 6401460 | 10.15 € |
| 13 | bouchon | 1604024 | 8.90 € |
| 14 | joint | 6164602 | 11.00 € |
| 15 | boite de vitesse | 6164604 | 326.00 € |
| 16 | couronne dentée | 6164607 | 640.00 € |
| 17 | roulement | 3200797 | 94.95 € |
| 18 | joint d'huile | 3001146 | 11.50 € |
| 19 | boulon | 1802420 | 1.65 € |
| 20 | rondelle | 1802875 | 1.65 € |
| 21 | vis | 1802115 | 2.75 € |
| 28 | flasque avant | 6101750 | 469.00 € |
| 30 | rondelle | 6100995 | 4.80 € |
| 32 | goupille | 6100996 | 2.75 € |
| 33 | support de roulement | 107120703 | 66.15 € |
| 34 | roulement à aiguilles | 3200656 | 21.45 € |
| 35 | roulement à rouleaux | 3200615 | 58.45 € |
| 36 | disque oblique 3 | 107120707 | 179.00 € |
| disque oblique 6 | 107120710 | 172.00 € | |
| 37 | anneau seeger | 1802511 | 2.75 € |
| 38 | entretoise | 6100710 | 7.90 € |
| 39 | goujon | 6301368 | 4.70 € |
| 40 | roulement à aiguilles | 3200664 | 16.40 € |
| 42 | disque d'appui | 107120704 | 71.80 € |
|
retour
haut de page |

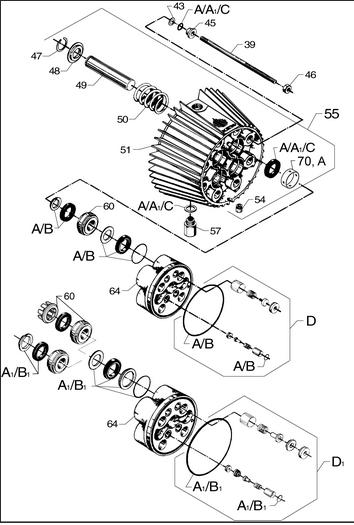

| MOTEUR / POMPE 2 | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| A | kit joints complet | 6109046 | 177.00 € |
| A1 | kit joints eau & huile heavy duty | 1119570 | 130.00 € |
| A2 | kit joints by-pass heavy duty | 1119568 | 6.80 € |
| B | kit réparation | 1119035 | 66.15 € |
| B1 | kit joint d'eau réduit heavy duty | 1119571 | 80.25 € |
| C | kit joints d'huile | 1119820 | 38.60 € |
| D | kit clapets complet | 1119310 | 66.90 € |
| 43 | rondelle d'appui | 6100718 | 2.70 € |
| 45 | écrou | 6100719 | 4.15 € |
| 46 | écrou | 1800465 | 2.75 € |
| 47 | circlip | 1802529 | 2.75 € |
| 48 | bague ressort piston | 6100666 | 8.15 € |
| 49 | piston céramique | 6301166 | 142.00 € |
| 50 | ressort heavy duty | 102602517 | 5.85 € |
| ressort | 2602274 | 6.40 € | |
| 51 | carter cylindre | 6100610 | 324.00 € |
| 54 | tuyau d'égouttage | 6100919 | 3.90 € |
| 55 | carter cylindre | 6101702 | 358.00 € |
| carter cylindre heavy duty | 6300071 | 1 027.00 € | |
| 57 | bouchon de vidange | 6150400 | 10.05 € |
| 60 | kit anneau d'arrêt heavy duty | 107120700 | 25.70 € |
| kit anneau d'arrêt | 6100631 | 21.90 € | |
| 64 | corps de clapet heavy duty | 107120701 | 196.00 € |
| culasse | 6100907 | 255.00 € | |
| 70 | entretoise joint d'huile | 107140321 | 8.35 € |
|
retour
haut de page |

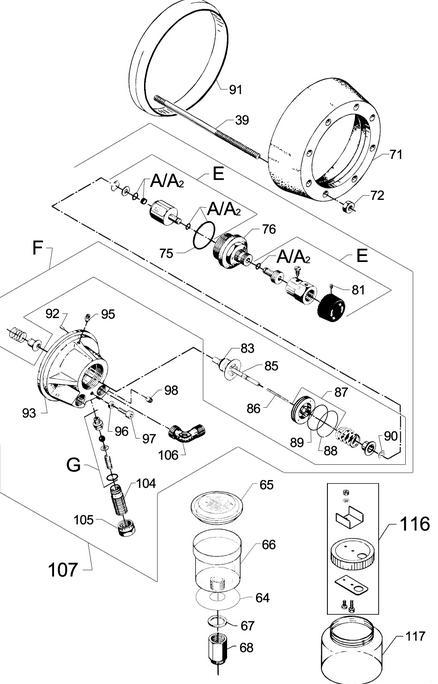

| MOTEUR / POMPE 3 | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| huile ALPHASYN T150 | 5218433 | 62.15 € | |
| A | kit joint complet | 6109046 | 177.00 € |
| E | kit bouton by-pass | 1118538 | 58.90 € |
| F | kit by-pass | 1118580 | 121.00 € |
| kit by-pass heavy duty | 1119315 | 116.00 € | |
| G | kit soupape de sécurité | 1118512 | 21.75 € |
| 64 | rondelle | 6162617 | 7.55 € |
| 65 | couvercle réservoir | 2201854 | 7.90 € |
| 66 | réservoir d'huile | 2200285 | 2.75 € |
| 67 | joint | 3000361 | 2.75 € |
| 68 | raccord réservoir | 6160610 | 10.25 € |
| 71 | flasque avant pompe | 6100602 | 66.70 € |
| 72 | écrou | 1800465 | 2.75 € |
| 75 | joint | 3001179 | 2.75 € |
| 76 | manchon | 6100984 | 74.80 € |
| 81 | vis | 1802602 | 1.00 € |
| 83 | joint | 3000460 | 1.00 € |
| 85 | piston | 6101784 | 50.80 € |
| 86 | ressort | 2600286 | 1.65 € |
| 87 | piston soupape by-pass | 6100925 | 40.50 € |
| piston heavy duty | 6228554 | 20.10 € | |
| 88 | anneau piston | 6101061 | 2.75 € |
| 89 | joint | 3001716 | 2.75 € |
| 90 | anneau seeger | 6101069 | 4.85 € |
| 91 | anneau entretoise heavy duty | 6301392 | 15.30 € |
| 92 | goupille | 6100996 | 2.75 € |
| 93 | corps by-pass | 6101042 | 297.00 € |
| 95 | raccord fileté | 1603422 | 3.80 € |
| 96 | rondelle | 6100985 | 4.95 € |
| 97 | vis | 3913 | 2.75 € |
| 98 | bouchon | 1602333 | 4.30 € |
| 104 | vis de réglage | 6100940 | 14.95 € |
| 105 | contre écrou | 6100928 | 8.75 € |
| 106 | raccord en T | 1600444 | 15.95 € |
| 107 | vanne by-pass heavy duty | 6228559 | 771.00 € |
| vanne by-pass | 6228568 | 757.00 € | |
| 116 | couvercle réservoir | 6101625 | 37.45 € |
| 117 | réservoir d'huile | 2200467 | 10.25 € |
|
retour
haut de page |

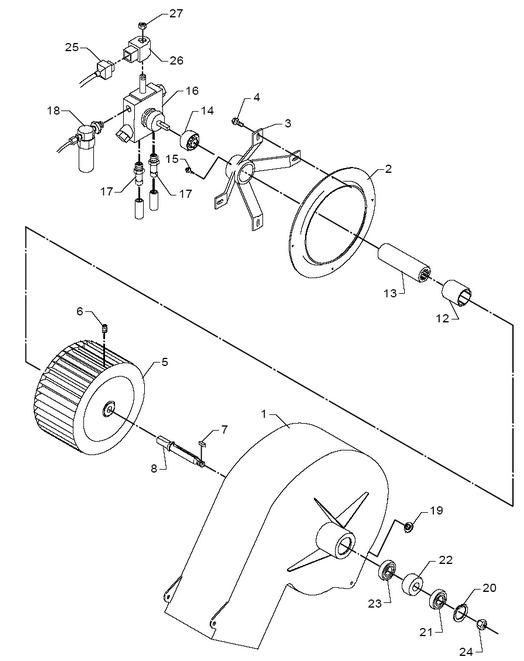

| VENTILATEUR | Vue N° 5 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| ventilateur complet | 6228470 | 835.00 € | |
| 1 | carter de ventilateur | 6220450 | 184.00 € |
| 2 | entonnoir | 6220403 | 163.00 € |
| 3 | support console | 6200458 | 59.50 € |
| 4 | vis | 1803956 | 1.00 € |
| 5 | ventilateur | 6228457 | 117.00 € |
| 6 | vis | 1800325 | 1.65 € |
| 7 | clavette | 3200995 | 3.10 € |
| 8 | arbre ventilateur | 6201402 | 26.45 € |
| 12 | coupleur | 3800984 | 5.15 € |
| 13 | coupleur | 6220404 | 11.55 € |
| 14 | coupleur | 3800992 | 4.95 € |
| 15 | vis | 1801091 | 1.65 € |
| 16 | pompe complète 24V | 101117978 | 86.00 € |
| 17 | raccord | 1604008 | 4.10 € |
| 18 | régulateur de pression fioul | 6220456 | 59.10 € |
| 20 | anneau seeger | 1803477 | 1.80 € |
| 21 | roulement à billes | 3200680 | 10.85 € |
| 22 | bague | 6200409 | 4.65 € |
| 23 | roulement à billes | 3201019 | 35.85 € |
| 24 | écrou | 1800465 | 2.75 € |
| 25 | câble | 3812906 | 14.10 € |
| 26 | bobine 24V suntec | 3820305 | 67.65 € |
| bobine | 3821089 | 34.45 € | |
| 30 | kit pour pompe fioul | 1119217 | 34.20 € |
|
retour
haut de page |

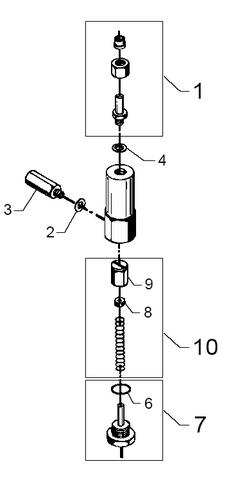

| CONTROLEUR DE DEBIT | Vue N° 6 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 1 | raccord fileté | 6220554 | 24.60 € |
| 2 | rondelle d'étanchéité | 1803493 | 2.75 € |
| 3 | clapet anti retour | 6220530 | 24.60 € |
| 3 | contrôleur de débit (outlet) | 6228572 | 202.00 € |
| 4 | joint | 1801075 | 2.75 € |
| 6 | joint | 3000825 | 2.75 € |
| 7 | contact reed | 6221773 | 93.20 € |
| 8 | aimant | 1803485 | 3.90 € |
| 9 | piston complet | 6200554 | 12.85 € |
| 10 | kit réparation | 1119701 | 32.65 € |
|
retour
haut de page |

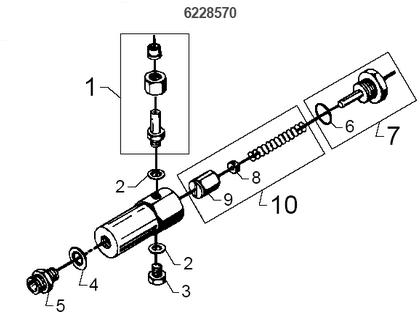

| SONDE | Vue N° 7 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| sonde complète | 6228570 | 185.00 € | |
| 1 | raccord fileté complet | 6200558 | 21.10 € |
| 2 | rondelle d'étanchéité | 1803493 | 2.75 € |
| 3 | vis de vidange | 6200529 | 4.85 € |
| 4 | joint | 1801075 | 2.75 € |
| 5 | raccord fileté | 1601079 | 5.45 € |
| 6 | joint | 3000825 | 2.75 € |
| 7 | contact reed | 6221773 | 93.20 € |
| 8 | aimant | 1803485 | 3.90 € |
| 9 | piston complet | 6200554 | 12.85 € |
| 10 | kit réparation | 1119701 | 32.65 € |
|
retour
haut de page |
| SORTIE SERPENTIN | Vue N° 8 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| sortie serpentin complète | 6228350 | 123.00 € | |
| 2 | sortie serpentin | 6200360 | 32.75 € |
| 4 | raccord fileté | 1601079 | 5.45 € |
| 10 | kit réparation | 1119011 | 150.00 € |
|
retour
haut de page |

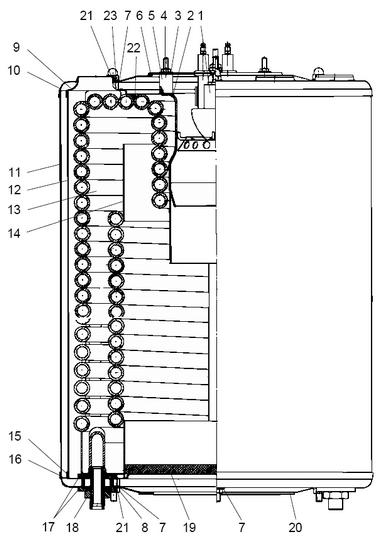

| CHAUDIERE | Vue N° 9 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 1 | distributeur d'air | 6228380 | 360.00 € |
| 2 | tuyau brûleur | 6220354 | 125.00 € |
| 3 | rondelle | 1800440 | 2.75 € |
| 4 | écrou | 1800705 | 1.65 € |
| 5 | pièce d'espace | 6200281 | 5.40 € |
| 6 | joint | 3001104 | 2.75 € |
| 7 | rondelle | 1800796 | 1.65 € |
| 8 | écrou | 2758 | 1.65 € |
| 9 | partie supérieure | 6200354 | 104.00 € |
| 10 | partie sup | 6200250 | 85.25 € |
| 11 | jupe externe | 6220257 | 234.00 € |
| 12 | jupe interne | 6220258 | 301.00 € |
| 13 | serpentin | 6220393 | 1 174.00 € |
| 14 | tube flamme | 6220351 | 220.00 € |
| 15 | jupe de fond intérieur | 6200253 | 79.20 € |
| 16 | jupe de fond externe | 6200355 | 78.30 € |
| 17 | rondelle | 6200273 | 2.75 € |
| 18 | contre écrou | 1803220 | 1.65 € |
| 19 | isolation chaudière | 6240257 | 55.25 € |
| 20 | joint pour jupe | 6200282 | 25.35 € |
| 21 | écrou | 6200286 | 4.85 € |
| 22 | ficelle d'étanchéité | 6200299 | 15.90 € |
| 23 | écrou | 1807528 | 2.40 € |
 retour
haut de page |

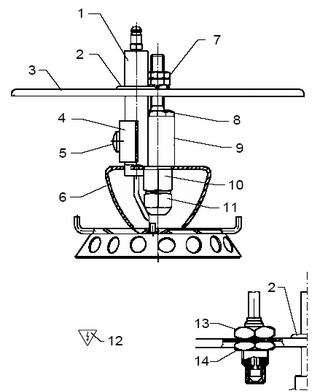

| GICLEUR / ELECTRODES | Vue N° 10 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| distributeur d'air complet | 6200326 | 360.00 € | |
| 1 | électrode d'allumage | 6228380 | 21.35 € |
| 2 | presse étoupe | 3001427 | 2.75 € |
| 3 | couvercle | 6200373 | 21.80 € |
| 4 | pince pour électrode | 6200260 | 4.65 € |
| 5 | vis | 1801273 | 1.00 € |
| 6 | distributeur d'air | 6200365 | 106.00 € |
| 7 | écrou | 1803402 | 1.00 € |
| 8 | écrou | 6200296 | 5.65 € |
| 9 | couvercle | 6200297 | 17.60 € |
| 10 | porte bille | 6220250 | 20.15 € |
| 11 | gicleur fioul 2.75 GAL/H | 2800142 | 31.85 € |
| 13 | détecteur de flamme | 6228377 | 121.00 € |
| 14 | écrou | 1803535 | 3.90 € |
|
retour
haut de page |

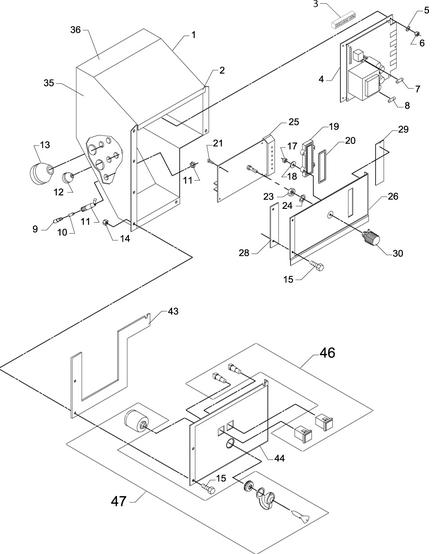

| ELECTRICITE 1 | Vue N° 11 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 2 | joint | 6228752 | 4.30 € |
| 4 | carte convertisseur DC/AC | 6420013 | 1 094.00 € |
| 6 | écrou | 1800127 | 1.65 € |
| 7 | fusible | 3819539 | 7.00 € |
| 8 | fusible 6.3A | 3812385 | 4.45 € |
| 9 | support fusible | 3812666 | 5.20 € |
| 10 | fusible 1.25 A | 3808250 | 2.00 € |
| 11 | socle support fusible | 3812674 | 6.45 € |
| 12 | presse étoupe | 3803764 | 4.35 € |
| 13 | presse étoupe | 3803780 | 7.05 € |
| presse étoupe avant 19/08/94 | 3803798 | 4.00 € | |
| 14 | écrou | 1805399 | 1.00 € |
| 15 | vis | 1813484 | 2.75 € |
| 17 | écrou | 2759 | 1.00 € |
| 18 | rondelle | 1800887 | 1.65 € |
| 20 | joint | 6201756 | 1.65 € |
| 21 | vis | 1803139 | 1.65 € |
| 23 | écrou | 1803535 | 3.90 € |
| 24 | joint | 3001468 | 1.65 € |
| 25 | commande électronique | 6420009 | 421.00 € |
| 26 | couvercle boitier | 1119384 | 235.00 € |
| 30 | interrupteur rotatif | 1117381 | 45.45 € |
| 43 | joint | 6228749 | 10.65 € |
| 46 | kit réparation | 1119282 | 141.00 € |
| 47 | verrouillage ruggerini | 3821281 | 352.00 € |
|
retour
haut de page |

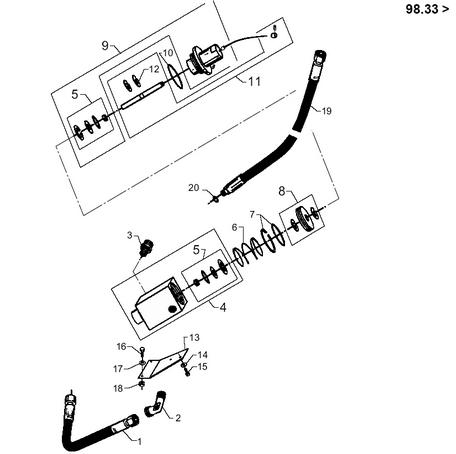

| ACCELERATEUR après 33/98 | Vue N° 12 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| levier des gaz complet | 6402022 | 340.00 € | |
| 1 | tube HP | 1405663 | 37.70 € |
| 2 | coude | 1603119 | 23.20 € |
| 3 | raccord fileté | 1601079 | 5.45 € |
| 4 | corps laiton | 6404356 | 166.00 € |
| 5 | kit réparation | 1119590 | 25.10 € |
| 6 | ressort | 6162627 | 2.75 € |
| 7 | anneau piston et joint | 1119591 | 4.95 € |
| 8 | piston | 1119592 | 12.95 € |
| 9 | bouchon complet | 6404355 | 143.00 € |
| 10 | joint torique | 3004242 | 2.75 € |
| 11 | kit câble | 1119400 | 66.50 € |
| 12 | anneau seeger | 1814086 | 2.40 € |
| 16 | vis | 1813484 | 2.75 € |
| 17 | rondelle | 1800440 | 2.75 € |
| 18 | écrou | 1805399 | 1.00 € |
| 19 | flexible haute pression | 1405664 | 48.00 € |
| 20 | joint | 3000064 | 2.75 € |
|
retour
haut de page |

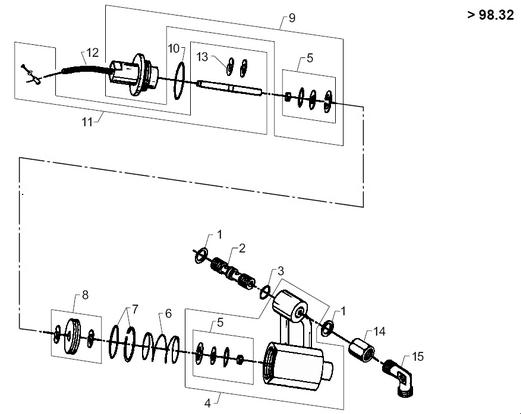

| ACCELERATEUR avant 33/98 | Vue N° 13 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 1 | joint | 1801075 | 2.75 € |
| 2 | tuyau d'appui | 6400712 | 39.00 € |
| 3 | joint | 3001682 | 2.75 € |
| 4 | corps ralenti | 6162619 | 212.00 € |
| 5 | kit réparation | 1119590 | 25.10 € |
| 6 | ressort | 6162627 | 2.75 € |
| 7 | anneau piston | 1119591 | 4.95 € |
| 8 | piston | 1119592 | 12.95 € |
| 9 | bouchon | 6404319 | 86.15 € |
| 10 | joint | 3004242 | 2.75 € |
| 11 | kit de câble | 1119374 | 53.00 € |
| 12 | protecteur de câble | 6401950 | 12.90 € |
| 13 | anneau seeger | 1814086 | 2.40 € |
| 15 | triple connexion | 1606110 | 64.85 € |
|
retour
haut de page |
