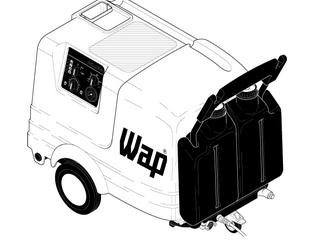

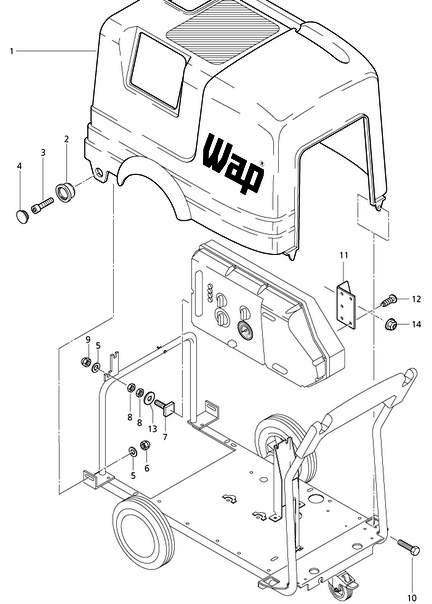

| CAPOTS | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | roulement | 43951 | 2.15 € |
| 3 | vis | 8894 | 2.15 € |
| 4 | bouchon | 43952 | 2.15 € |
| 5 | rondelle | 2762 | 3.00 € |
| 6 | écrou | 1800515 | 2.15 € |
| 7 | vis | 46347 | 5.80 € |
| 8 | écrou | 16135 | 2.15 € |
| 9 | écrou | 15808 | 2.15 € |
| 10 | vis | 3345 | 2.15 € |
| 12 | vis | 10028 | 2.55 € |
| 13 | cache | 2793 | 5.35 € |
| 14 | écrou | 61467 | 2.15 € |
|
|

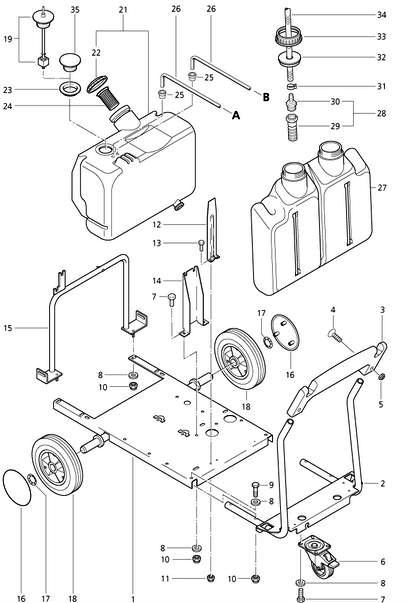

| CHASSIS / RESERVOIRS | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | poignée | 60528 | 338.00 € |
| 4 | vis | 17737 | 2.15 € |
| 5 | écrou | 12496 | 3.00 € |
| 6 | roue pivotante | 46361 | 54.45 € |
| 8 | rondelle | 2762 | 3.00 € |
| 9 | vis | 3213 | 2.15 € |
| 10 | écrou | 1800515 | 2.15 € |
| 16 | enjoliveur | 44660 | 4.65 € |
| 17 | circlip | 46363 | 3.00 € |
| 18 | roue | 46362 | 62.45 € |
| 19 | sonde fioul | 60710 | 102.00 € |
| 21 | réservoir fioul | 60711 | 128.00 € |
| 22 | bouchon réservoir fioul | 17260 | 59.80 € |
| 23 | joint | 47749 | 5.95 € |
| 24 | filtre fioul | 7087 | 23.90 € |
| 25 | embase caoutchouc | 15789 | 2.25 € |
| 26 | tube | 17710 | 3.25 € |
| 27 | réservoir | 45922 | plus au tarif |
| 28 | crépine | 17508 | 34.95 € |
| 29 | crépine | 3205 | 14.80 € |
| 30 | raccord cannelé | 5283 | 13.10 € |
| 31 | collier | 11654 | 2.20 € |
| 32 | bouchon bac produit | 15446 | 4.00 € |
| 33 | joint bouchon | 15445 | plus au tarif |
| 34 | tuyau | 101406100 | 19.30 € |
|
|

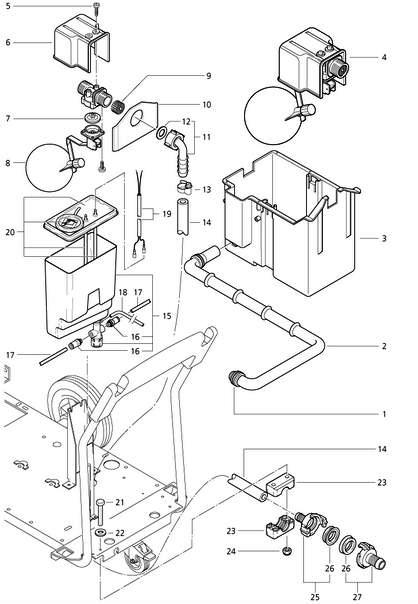

| FLOTTEUR | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | écrou | 6578 | 7.80 € |
| 2 | tuyau | 49927 | 87.15 € |
| 3 | réservoir tampon | 44236 | 34.50 € |
| 4 | vanne d'arrêt | 6425 | 106.00 € |
| 5 | vis autotaraudeuse | 16860 | 2.15 € |
| 6 | couvercle | 34240 | 4.00 € |
| 7 | membrane caoutchouc | 17379 | 21.70 € |
| 8 | flotteur | 11418 | 33.90 € |
| 10 | support inox | 54700 | 6.50 € |
| 11 | raccord coudé | 5613 | 7.95 € |
| 12 | joint | 15587 | 3.00 € |
| 13 | collier | 3211 | 2.30 € |
| 14 | flexible au mètre linéaire | 8050 | 6.75 € |
| 15 | réservoir | 60131 | plus au tarif |
| 16 | raccord à visser | 29599 | 7.45 € |
| 17 | tube | 17710 | 3.25 € |
| 18 | tuyau | 20869 | plus au tarif |
| 19 | câble | 29109 | 7.20 € |
| 21 | vis | 17749 | 2.15 € |
| 22 | rondelle | 2764 | 1.10 € |
| 25 | coupleur | 1716 | 12.15 € |
| 26 | joint | 6502 | 3.05 € |
| 27 | coupleur | 1311 | 8.20 € |
|
|

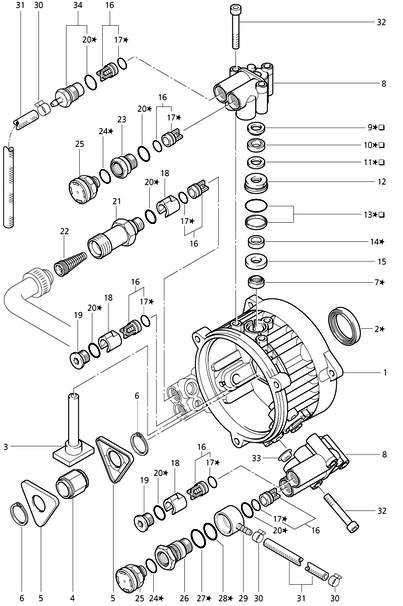

| POMPE | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 3 | piston | 56280 | 140.00 € |
| 5 | anneau retour piston | 56265 | 9.70 € |
| 7ê | joint | 56278 | plus au tarif |
| 9êr | anneau de pression | 16844 | 4.90 € |
| 10êr | joint d'étanchéité | 16845 | 18.00 € |
| 11êr | entretoise | 16846 | 7.45 € |
| 14ê | anneau joint | 56302 | 11.65 € |
| 16 | soupape | 56305 | 53.25 € |
| 17ê | joint torique | 56310 | 2.15 € |
| 18 | pièce intermédiaire | 56311 | plus au tarif |
| 20ê | joint torique | 56947 | 2.15 € |
| 22 | filtre | 16156 | 5.55 € |
| 24ê | joint torique | 16443 | 3.00 € |
| 25 | amortisseur | 57618 | plus au tarif |
| 27ê | joint | 49895 | plus au tarif |
| 30 | collier | 11654 | 2.20 € |
| 31 | tuyau | 101406100 | 19.30 € |
| 32 | vis | 6013 | 2.15 € |
| 34 | clapet d'echappement | 58640 | 62.55 € |
| r | jeu de garniture 3 pistons | 57151 | plus disponible |
| ê | jeu de garniture pour pompe | 57946 | plus au tarif |
|
|

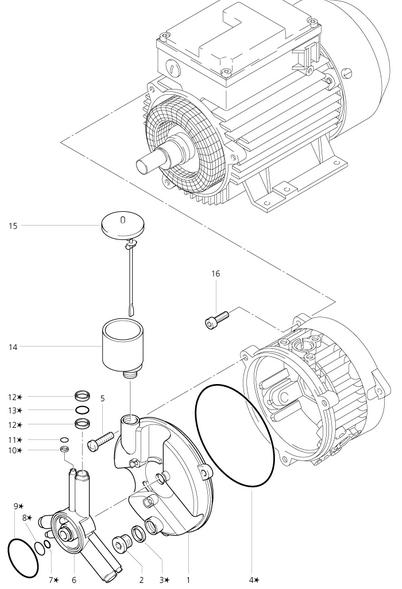

| MOTEUR/POMPE | Vue N° 5 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | bouchon | 6868 | 5.55 € |
| 3ê | joint | 1407 | 4.75 € |
| 5 | vis | 13923 | plus au tarif |
| 6 | boîtier distributeur | 56272 | 222.00 € |
| 8ê | joint | 6898 | 3.00 € |
| 9ê | joint | 56297 | 3.00 € |
| 11ê | joint | 56965 | 3.00 € |
| 12ê | anneau de pression | 56296 | plus au tarif |
| 13ê | joint | 16443 | 3.00 € |
| 16 | vis | 3928 | 2.70 € |
| ê | jeu de garniture pour pompe | 57946 | plus au tarif |
|
|

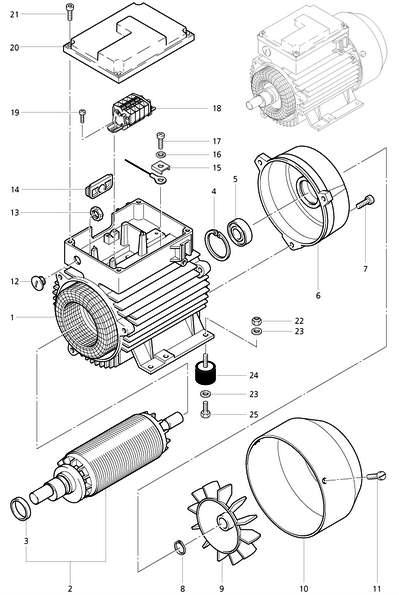

| MOTEUR | Vue N° 6 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 7 | vis | 9570 | 2.50 € |
| 8 | circlip | 1802057 | 1.10 € |
| 13 | écrou 6 pans | 1458 | 2.15 € |
| 16 | rondelle | 3376 | 2.15 € |
| 17 | vis tête plate | 5189 | 2.15 € |
| 21 | vis | 4697 | 3.00 € |
| 22 | écrou | 1800515 | 2.15 € |
| 23 | rondelle | 2762 | 3.00 € |
| 24 | silentbloc | 49924 | 8.60 € |
| 25 | vis | 8919 | 3.00 € |
|
|

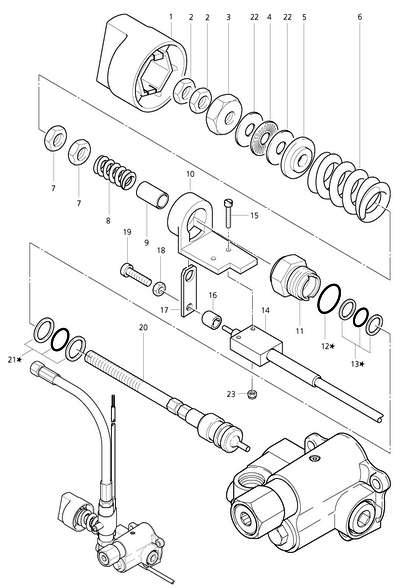

| BLOC REGULATEUR | Vue N° 7 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | corps | 57377 | plus au tarif |
| 6 | siège | 57575 | 30.90 € |
| 14ê | joint torique | 49894 | 3.65 € |
| 15 | piston | 57731 | 44.35 € |
| 16ê | joint torique | 56519 | 3.00 € |
| 17ê | joint torique | 49461 | 3.00 € |
| 19 | bille | 9854 | 3.55 € |
| 22ê | joint torique | 12841 | 1.10 € |
| 24ê | ressort à pression | 9859 | 4.75 € |
| 27 | vis | 10028 | 2.55 € |
| 28 | piston contact | 57571 | 28.20 € |
| 29 | ressort | 6231 | 3.00 € |
| 30 | tuyau HP 8x400mm | 57556 | 45.70 € |
| 31ê | joint torique | 1381 | 1.10 € |
| 32 | sonde magnétique | 19961 | 26.95 € |
| 35 | circlip | 9853 | 3.35 € |
| 36 | siège | 58493 | 17.95 € |
| ê | jeu de garniture pour bloc régulateur | 57947 | 45.50 € |
|
|
| BY-PASS | Vue N° 8 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | pièce de réglage | 56615 | 9.00 € |
| 12ê | joint torique | 12841 | 1.10 € |
| 13ê | jeu de garniture | 57145 | 12.65 € |
| 14 | interrupteur | 9900 | 66.05 € |
| 16 | capuchon | 13608 | 4.85 € |
| 18 | écrou 6 pans | 2760 | 2.15 € |
| 19 | vis cylindrique | 18087 | 2.15 € |
| 21ê | jeu de garniture | 57152 | 12.65 € |
| ê | jeu de garniture | 57947 | 45.50 € |
|
|

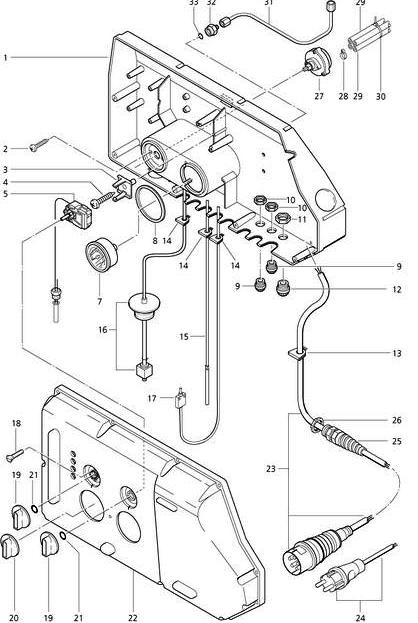

| TABLEAU DE CONTRÔLE | Vue N° 9 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | panneau de contrôle | 47671 | 121.00 € |
| 2 | vis autotarodeuse | 18086 | 3.00 € |
| 3 | support | 43622 | plus au tarif |
| 4 | vis autotarodeuse | 40108 | 2.15 € |
| 5 | thermostat | 6698 | 51.15 € |
| 7 | manomètre | 47135 | 55.50 € |
| 10 | écrou 6 pans | 1953 | 2.15 € |
| 15 | sonde magnétique | 19961 | 26.95 € |
| 16 | interrupteur | 60710 | 102.00 € |
| 17 | interrupteur | 9900 | 66.05 € |
| 18 | vis à tête fraisée | 18274 | 2.55 € |
| 19 | bouton | 243611 | 29.75 € |
| 21 | joint torique | 9868 | 2.90 € |
| 23 | câble | 27072 | 106.00 € |
| 25 | écrou 6 pans | 11567 | 4.90 € |
| 27 | soupape de dosage | 4819 | 39.75 € |
| 28 | collier | 11654 | 2.20 € |
| 29 | tuyau | 101406100 | 19.30 € |
| 30 | attache pour câble | 8819 | 2.15 € |
| 31 | tube cuivre | 46309 | 46.25 € |
|
|

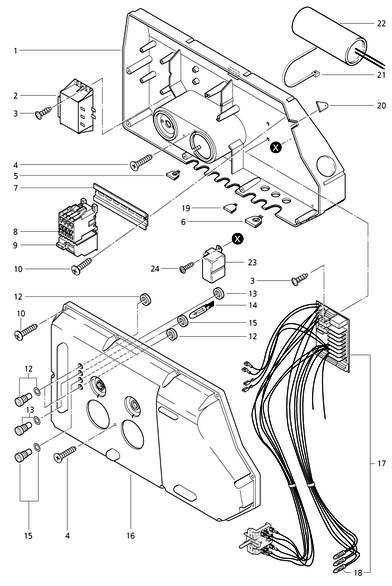

| TABLEAU ELECTRIQUE | Vue N° 10 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | panneau de contrôle | 47671 | 121.00 € |
| 2 | transfo 230/400V 24VAC 48VA | 60580 | 218.00 € |
| 3 | vis autotarodeuse | 11254 | 2.55 € |
| 4 | vis autotarodeuse | 11253 | 2.55 € |
| 7 | support | 22290 | 20.60 € |
| 8 | contacteur CJX2-D12-B7 24V CA3-12-10 24V/50-60 Hz | 103822301 | 20.20 € |
| contacteur CJX2-D32-B7 24V CA3-30-10 24V/50-60 Hz | 103822317 | 62.65 € | |
| 9 | relais thermique 7-10A | 103822325 | 17.25 € |
| relais thermique JR28-25-1316.9-13A | 103822326 | 15.70 € | |
| relais thermique 17-25A | 103822328 | 41.30 € | |
| 10 | vis auto taraudeuse | 11565 | 2.55 € |
| 12 | lampe orange | 46795 | 5.95 € |
| 13 | témoin vert | 46793 | 5.95 € |
| 14 | témoin lumineux | 60980 | 17.00 € |
| 18 | témoin lumineux 12V | 46792 | plus au tarif |
| 21 | attache pour câble | 8819 | 2.15 € |
| 22 | condensateur 50µF | 56809 | 31.45 € |
| 23 | relais | 11060 | 98.80 € |
| 24 | vis auto taraudeuse | 10028 | 2.55 € |
|
|

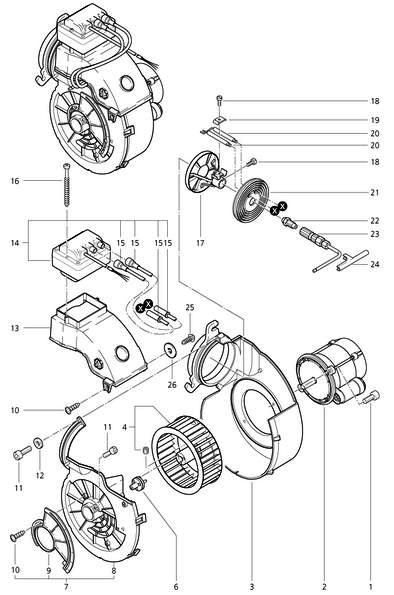

| VENTILATEUR | Vue N° 11 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | vis | 4697 | 3.00 € |
| 2 | moteur brûleur | 60792 | 240.00 € |
| 3 | moteur | 60290 | 75.80 € |
| 4 | ventilateur | 60793 | 141.00 € |
| 6 | accouplement pompe fioul | 62050 | 4.65 € |
| 7 | couvercle | 60552 | 23.10 € |
| 10 | vis autotarodeuse | 10028 | 2.55 € |
| 11 | vis | 32535 | 2.15 € |
| 12 | rondelle | 2763 | 1.05 € |
| 14 | transformateur d'allumage 230V 50 Hz | 61446 | 141.00 € |
| 15 | câble HT | 61447 | 7.20 € |
| 16 | vis autotarodeuse | 17721 | 2.15 € |
| 17 | pare flamme | 60591 | 56.40 € |
| 18 | vis | 3288 | 2.15 € |
| 20 | électrode | 48940 | 8.70 € |
| 21 | disque | 62589 | 12.00 € |
| 22 | gicleur fioul 1.25 gal/h | 61659 | 29.50 € |
| 23 | support gicleur | 61168 | 81.80 € |
| 24 | support | 61880 | 4.00 € |
| 26 | rondelle | 24353 | 2.15 € |
|
|

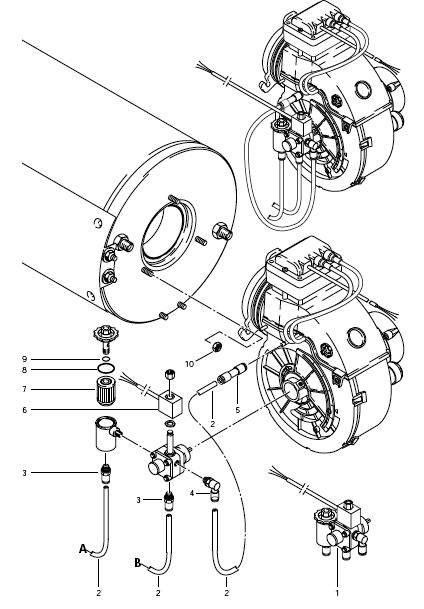

| POMPE FIOUL | Vue N° 12 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | pompe fioul complète 24V 50-60 Hz | 60756 | 163.00 € |
| pompe fioul 230V | 47382 | 231.00 € | |
| 2 | tube | 17710 | 3.25 € |
| 3 | raccord | 29599 | 7.45 € |
| 4 | raccord | 28428 | 11.30 € |
| 5 | raccord | 61442 | 8.30 € |
| 6 | kit soléonid 24V | 101117897 | 46.20 € |
| bobine electrovanne 230V | 49498 | 51.35 € | |
| 7 | cartouche filtrante | 1756 | 19.95 € |
| 8 | joint | 40907 | 3.00 € |
| 9 | joint | 9868 | 2.90 € |
| 10 | écrou | 61467 | 2.15 € |
|
|

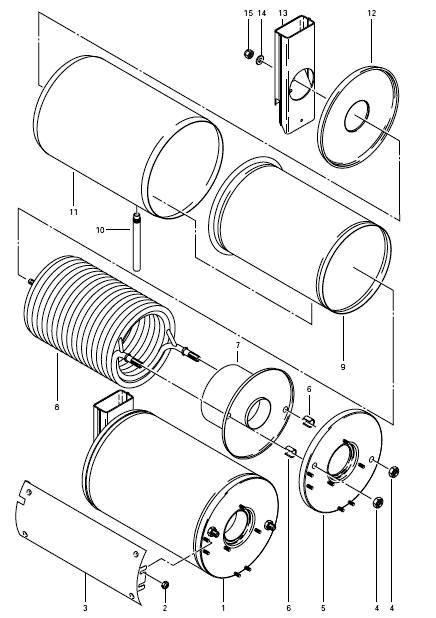

| CHAUDIÈRE | Vue N° 13 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | serpentin complet | 60553 | 3 098.00 € |
| 2 | écrou | 61467 | 2.15 € |
| 4 | écrou | 7012 | 2.15 € |
| 6 | entretoise | 46357 | 4.15 € |
| 7 | support serpentin | 60309 | 228.00 € |
| 8 | serpentin | 60557 | 1 280.00 € |
| 9 | enveloppe serpentin | 60307 | 124.00 € |
| 14 | disque | 2768 | plus au tarif |
| 15 | écrou | 40018 | 2.15 € |
|
|

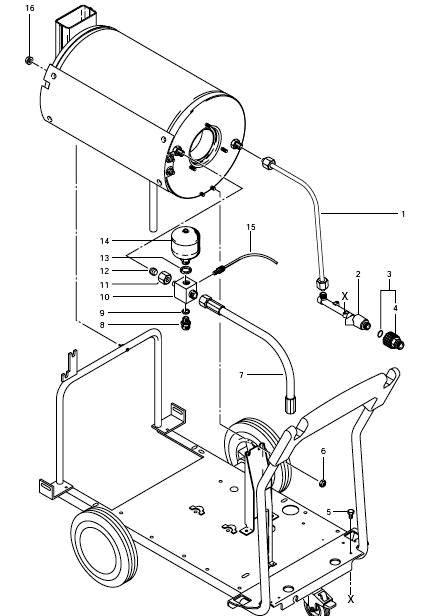

| CHAUDIÈRE/CHÂSSIS | Vue N° 14 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | tube HP coudé | 61443 | 39.30 € |
| 4 | joint | 6149 | 3.00 € |
| 5 | vis | 8917 | 2.15 € |
| 6 | écrou | 61467 | 2.15 € |
| 7 | tuyau | 57556 | 45.70 € |
| 8 | raccord | 1821 | 3.00 € |
| 9 | anneau d'isolation | 1605 | 3.00 € |
| 10 | raccord | 46303 | 36.80 € |
| 11 | écrou | 1081 | 3.00 € |
| 12 | raccord olive | 1080 | 3.00 € |
| 13 | anneau d'isolation | 13663 | 2.15 € |
| 14 | accumulateur de pression | 14537 | 127.00 € |
| 15 | thermo fusible | 30796 | 24.90 € |
|
|
