caractéristiques |
MODÈLE |
|||
| KA 3000 12/130 M | KA 3200 10/150 M | KA 5000 12/200T | ||
| 9037 0021 | 9037 0151 | 9037 0019 | ||
|
PRIX TARIF HT 2013 |
880.00 € | 880.00 € | 945.00 € | |
| débit | l/h | 720 | 600 | 720 |
| pression | bars | 130 | 150 | 200 |
| puissance consommée | kW | 3 | 3 | 5 |
| voltage | V | 230 MONO | 230 MONO | 400 TRI |
| pompe | trs/min | 2800 | 2800 | 2800 |
| dimensions | Lxlxh | 44 x 42 x 94 | 44 x 42 x 94 | 44 x 42 x 94 |
| poids | Kg | 36 | 36 | 36 |
|
ÉQUIPEMENT STANDARD LIVRÉ AVEC LA MACHINE |
|||
 |
|||
| Désignation | Référence | P.U. HT. 2013 | |
 |
pistolet GC 251 | 2410 0120 | 27.48 € |
 |
lance coudée 500 mm, tête détergent, sans buse | 3301 0935 | 22.59 € |
 |
lance rotajet livrée avec KA 3200 uniquement | 3301 093500A | 65.53 € |
 |
buse 25° 1/4 MEG 15045 | 3400 0392 | 10.82 € |
| buse 25° 1/4 MEG 1503 | 3400 0400 | ||
| buse 25° 1/4 MEG 15035 | 3400 0402 | ||
 |
flexible 15 mètres R1 1/4" | 3400 0971 | 121.52 € |
|
|
|
ÉQUIPEMENT en option |
|||
| Désignation | Référence | P.U. HT. 2013 | |
 |
kit anti retour G3/4M-G3/4F pression min 1 Bar (max 10 Bars) |
0608 0049 | 37.77 € |
 |
kit raccord rapide arrivée d'eau G3/4M-G3/4F | 5002 0024 | 9.24 € |
 |
lance rotajet | 3301 1020 | 65.53 € |
| 3301 0935 A | 65.53 € | ||
| 3301 0781 | 75.90 € | ||
 |
kit sablage | 3301 0772 | 187.13 € |
| 3301 0771 | |||
| 3301 0772 | |||
 |
brosse rotative | 1413 0029 | 76.10 € |
 |
canon à mousse | 3301 0766 | 51.85 € |
 |
kit nettoyage de canalisations 25 mètres | 3045 0041 | 156.38 € |
 |
lance double 700 mm sans buse | 3301 0941 | 63.14 € |
|
|
buse détergent BP pour lance double | 3400 0391 | 10.82 € |
 |
laveur de sols | 3301 0766 | 170.86 € |
 |
kit raccord rapide arrivée d'eau | 2803 3387 | 5.37 € |
|
|
kit rallonge de flexible 8 mètres HP R1 1/4" | 3301 0769 | 76.10 € |
|
|
| CHÂSSIS | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 13 | kit vanne détergent | 3312 0007 | 11.02 € |
| 14 | bouchon vidange | 1227 0037 | 3.73 € |
| 15 | bidon détergent | 3029 0016 | 26.47 € |
| 16 | vis | 3623 0028 | 0.60 € |
| 17 | vis | 3623 0029 | 0.60 € |
| 18 | vis | 3623 0029 | 0.60 € |
| 19 | poignée | 1411 0027 | 22.58 € |
| 20 | joint | 1210 0216 | 1.18 € |
| 21 | châssis | 3206 0284 | 48.59 € |
| 22 | vis | 3607 0018 | 0.91 € |
| 23 | entretoise | 0600 0063 | 1.65 € |
| 24 | maintien de câble électrique pour 2500 3000 3200 | 2434 0027 | 4.67 € |
| maintien de câble électrique pour 4000 5000 | 2434 0029 | 5.23 € | |
| 25 | écrou de serrage pour 2500 3000 3200 | 1227 0028 | 2.24 € |
| écrou de serrage pour 4000 5000 | 1227 0027 | 1.14 € | |
| 26 | manchon | 2000 0007 | 3.96 € |
| 27 | vis | 3623 0017 | 0.56 € |
| 28 | écrou | 0604 0011 | 0.69 € |
| 29 | agrafe | 2403 0087 | 0.71 € |
| 30 | châssis inférieur | 0479 0104 | 31.28 € |
| 31 | rondelle | 2811 0092 | 0.56 € |
| 32 | écrou | 0604 0046 | 0.63 € |
| 33 | cale d'espace | 0601 0225 | 1.64 € |
| 34 | silentbloc | 3002 0567 | 4.17 € |
| 35 | rondelle | 2811 0016 | 0.57 € |
| 36 | vis | 0604 0039 | 0.80 € |
| 37 | rondelle | 2811 0094 | 0.53 € |
| 38 | agrafe | 2403 0085 | 2.25 € |
| 39 | capot intermédiaire | 0479 0102 | 27.98 € |
| 40 | vis | 3623 0021 | 0.09 € |
| 41 | support | 3002 0554 | 1.45 € |
| 42 | vis | 3623 0021 | 0.09 € |
| 43 | support | 3002 0556 | 1.45 € |
| 44 | vis | 3623 0021 | 0.09 € |
| 45 | moteur 2500 | 7301 0209 | |
| moteur 3000 | 7301 0261 | 650.00 € | |
| moteur 3200 | 7301 0265 | 650.00 € | |
| moteur 4000 | 7301 0205 | ||
| moteur 5000 | 7301 0411 | 750.00 € | |
| 46 | vis | 3620 0003 | 0.69 € |
| 47 | capot avant gris | 0479 0103 | 63.06 € |
| 48 | bouton interrupteur | 1817 0069 | 2.08 € |
| 49 | enjoliveur gris | 0402 0237 | 1.72 € |
| 50 | circlip | 0009 0260 | 1.40 € |
| 51 | roue | 2810 0049 | 8.15 € |
| 52 | kit roue | 2810 0053 | 10.24 € |
| 53 | axe | 0017 0011 | 6.44 € |
| 55 | support | 2803 3382 | 33.07 € |
| 56 | vis | 3607 0015 | 0.80 € |
| 57 | bouchon | 3202 0281 | 1.05 € |
|
|
| POMPE | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 1 | molette by-pass | 1817 0064 | 2.36 € |
| 17 | vanne by-pass complète pour 2500 3000 | 1215 0584 | 30.01 € |
| vanne by-pass complète pour 3200 4000 5000 | 1215 0585 | ||
| 18 | siège | 3009 0122 | 1.88 € |
| 19 | joint | 1210 0403 | 0.79 € |
| 20 | kit siège | 3009 0013 | 2.14 € |
| 21 | bouchon | 3202 0236 | 4.45 € |
| 22 | joint | 1210 0151 | 0.60 € |
| 23 | entretoise | 0601 0273 | 3.40 € |
| 29 | clapet complet | 1220 0058 | 3.95 € |
| 30 | tête de pompe laiton | 3218 0329 | 148.54 € |
| 31 | vis | 3609 0014 | 1.17 € |
| 32 | bouchon | 3202 0018 | 1.70 € |
| 33 | ressort | 1802 0180 | 0.71 € |
| 34 | bille aspiration détergent | 3003 0026 | 0.71 € |
| 35 | raccord | 2803 0424 | 1.72 € |
| 36 | kit détergent | 2803 0435 | 3.65 € |
| 37 | tuyau | 3208 0829 | 1.84 € |
| 39 | vis | 3200 0017 | 2.08 € |
| 40 | raccord | 2000 0104 | 11.88 € |
| 41 | manomètre 2500 | 1816 0125 | 19.54 € |
| manomètre 3000 | 1816 0101 | 20.29 € | |
| manomètre 3200 4000 5000 | 1816 0104 | 20.29 € | |
| 42 | raccord | 2000 0105 | 16.74 € |
| 43 | filtre à eau | 1002 0132 | 1.80 € |
| 44 | raccord rapide | 2803 0325 | 1.47 € |
| 45 | bouchon 2500 3000 3200 | 3200 0007 | 8.52 € |
| 46 | joint 2500 3000 3200 | 1210 0041 | 0.60 € |
| 47 | kit easy start 2500 3000 3200 | 0608 0030 | 5.33 € |
| 49 | joint | 1210 0049 | 0.61 € |
| 50 | joint | 1210 0040 | 0.60 € |
| 51 | kit injecteur | 3410 0320 | 9.12 € |
| 55 | kit piston anti-retour | 2409 0091 | 6.30 € |
| 56 | bouchon pour 4000 5000 | 3200 0084 | 8.71 € |
| 57 | joint 4000 5000 | 1210 0041 | 0.60 € |
| 59 | écrou | 1200 0056 | 0.91 € |
| 60 | joint | 1201 0137 | 0.80 € |
| 61 | vis | 0604 0077 | 0.54 € |
| 62 | boitier | 3001 0133 | 2.71 € |
| 63 | switch | 1825 0016 | 3.65 € |
| 64 | joint | 1201 0136 | 2.36 € |
| 65 | couvercle | 0402 0200 | 1.92 € |
| 66 | vis | 3623 0025 | 0.59 € |
| 67 | vis | 3625 0048 | 0.60 € |
| 68 | protection | 2416 0112 | 2.20 € |
| 69 | bague | 0009 0229 | 2.52 € |
| 70 | kit micro switch 2500 3000 3200 | 3103 0023 | 43.88 € |
| kit micro switch 4000 5000 | 3103 0007 | ||
| 80 | kit piston total stop | ||
| 81 | ressort | 1802 0297 | 1.44 € |
| 82 | siège | 2812 0081 | 2.37 € |
| 83 | bouchon | 3200 0086 | 2.83 € |
| 84 | joint | 1210 0429 | 1.44 € |
| 85 | kit disque oblique 2500 | 0001 0432 | 10.49 € |
| kit disque oblique 3000 | 0001 0480 | ||
| kit disque oblique 3200 | 0001 041700A | ||
| kit disque oblique 4000 5000 | 0001 042000A | ||
| 86 | vis spéciale | 3609 0005 | 0.79 € |
| 87 | kit palier | 0436 0018 | 85.62 € |
| 88 | disque d'appui | 2816 0088 | 4.21 € |
| 89 | clips | 0009 0220 | 0.76 € |
| 90 | bague | 0009 0221 | 1.12 € |
| 91 | piston acier 2500 | 2409 008700A | 7.69 € |
| piston 3000 3200 4000 5000 | 2409 0089 | 20.98 € | |
| 92 | ressort | 1802 0153 | 2.35 € |
| 93 | carter pompe | 0403 0135 | 29.86 € |
| 94 | joint | 1210 0048 | 0.74 € |
| 95 | indicateur niveau d'huile | 3201 0027 | 1.69 € |
| 96 | vis | 3609 0005 | 0.79 € |
| 97 | joint d'huile | 0019 0058 | 3.04 € |
| 98 | garniture | 1241 0057 | 3.48 € |
| 99 | joint | 1210 0356 | 0.58 € |
| 100 | bague de retenue | 0009 0219 | 17.47 € |
| 101 | anneau | 0009 0369 | 1.05 € |
| 102 | garniture | 1241 0059 | 5.67 € |
| 103 | coupleur | 1407 0045 | 9.61 € |
| 104 | tuyau HP pour excel et xtra | 3208 0931 | 18.58 € |
| KITS | |||
| 110 | kit joints d'eau 2500 3000 3200 4000 | 5019 0077 | 23.44 € |
| kit joints d'eau 5000 | 5019 0078 | 33.38 € | |
| 111 | kit de 6 clapets | 5025 0014 | 20.00 € |
| 112 | kit joints d'huile | 5019 0079 | 15.36 € |
|
|

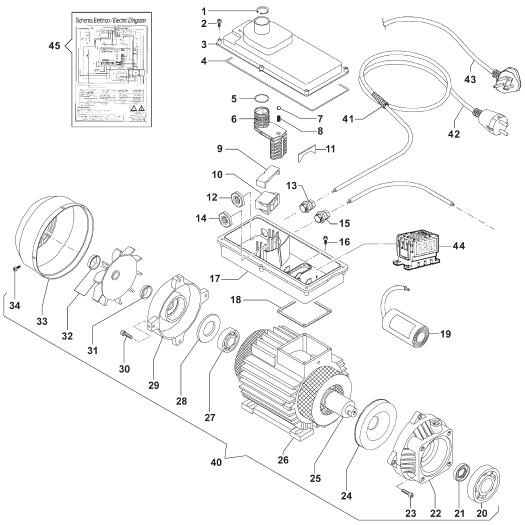

| MOTEUR | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2013 |
| 1 | clips | 0009 0263 | 0.99 € |
| 2 | vis | 3605 0096 | 0.71 € |
| 3 | couvercle | 0402 0245 | 7.02 € |
| 4 | joint | 1201 0143 | 2.62 € |
| 5 | joint | 1210 0394 | 0.69 € |
| 6 | levier | 1600 0079 | 4.17 € |
| 7 | bille | 3003 0007 | 0.24 € |
| 8 | ressort | 1802 0195 | 0.59 € |
| 9 | maintien interrupteur 2500 3000 3200 | 0418 0044 | 1.44 € |
| maintien interrupteur 4000 5000 | 0418 0045 | 1.44 € | |
| 10 | interrupteur 14A 2500 | 1410 0084 | 32.20 € |
| interrupteur 16A 3000 3200 | 1410 0061 | 25.70 € | |
| interrupteur 8A 4000 | 1410 0088 | 73.70 € | |
| interrupteur 10A 5000 | 1410 0089 | 73.70 € | |
| 11 | cale d'espace 2500 3000 3200 | 0601 0292 | 1.21 € |
| 12 | écrou 2500 3000 3200 | 1227 0027 | 1.14 € |
| écrou 4000 5000 | 1227 0028 | 2.24 € | |
| 13 | passe câble 2500 3000 3200 | 2434 0028 | 2.89 € |
| passe câble 4000 5000 | 2434 0007 | 4.25 € | |
| 14 | écrou | 1227 0028 | 2.24 € |
| 15 | passe câble | 2434 0036 | 1.79 € |
| 16 | vis | 3625 0046 | 0.76 € |
| 17 | boîtier électrique 2500 3000 3200 | 3001 0149 | 6.39 € |
| boîtier électrique 4000 5000 | 3001 0153 | 6.39 € | |
| 18 | joint | 1201 0127 | 2.30 € |
| 19 | condensateur 50 µF 2500 3000 3200 | 0434 0010 | 29.99 € |
| 20 | roulement | 0438 0076 | 18.90 € |
| 21 | joint d'huile | 0019 0034 | 5.22 € |
| 22 | flasque | 3002 0539 | 28.94 € |
| 23 | vis | 3609 0041 | 0.75 € |
| 24 | couvercle | 0460 0033 | 5.73 € |
| 25 | rotor 2500 | 0001 0477 | 102.58 € |
| rotor 3000 3200 | 0001 0474 | 102.58 € | |
| rotor 4000 5000 | 0001 0492 | 109.51 € | |
| 26 | stator 2500 | 3041 0168 | 174.03 € |
| stator 3000 3200 | 3041 0158 | 153.75 € | |
| stator 4000 5000 | 3041 0184 | 184.74 € | |
| 27 | roulement | 0438 0086 | 11.58 € |
| 28 | bague | 0009 0275 | 1.73 € |
| 29 | flasque | 1009 0192 | 17.59 € |
| 30 | vis | 3625 0042 | 0.59 € |
| 31 | joint | 1241 0070 | 2.27 € |
| 32 | kit ventilateur | 3632 0071 | 3.40 € |
| 33 | couvercle ventilateur | 0402 0261 | 5.53 € |
| 34 | vis | 3609 0041 | 0.75 € |
| 40 | moteur complet 2500 | 1831 0427 | |
| moteur complet 3000 3200 | 1831 0419 | ||
| moteur complet 4000 5000 | 1831 0451 | 379.00 € | |
| 41 | passe-câble | 2434 0027 | 4.67 € |
| 42 | câble électrique 2500 3000 3200 | 0456 0260 | 14.34 € |
| 0456 0271 | 26.66 € | ||
| 44 | contacteur 4000 5000 | 3225 0015 | 32.94 € |
|
|
| ACCESSOIRES | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2012 |
| 1 | buse | 3400 0392 | 10.82 € |
| 2 | lance coudée 500 mm | 3301 0935 | 22.59 € |
| 6 | clé | 0454 0037 | 1.03 € |
| 7 | aiguille débouche buse | 0455 0013 | 0.75 e |
| 8 | pistolet | 2410 0120 | 27.48 € |
| 9 | flexible 8 mètres R1 1/4" | 3208 0900 | 67.92 € |
| 10 | coupleur | 1407 0042 | 5.17 € |
| 11 | flexible complet 8 mètres R1 1/4" | 3208 1013 | 72.35 € |
| 12 | joint | 1210 0469 | 0.56 € |
| 13 | joint | 1210 0014 | 0.60 € |
| 14 | raccord détergent | 2800 0101 | 1.27 € |
| 15 | tuyau détergent 1 m | 3208 0829 | 1.84 € |
| 16 | filtre | 1002 0109 | 1.10 € |
|
|
