caractéristiques |

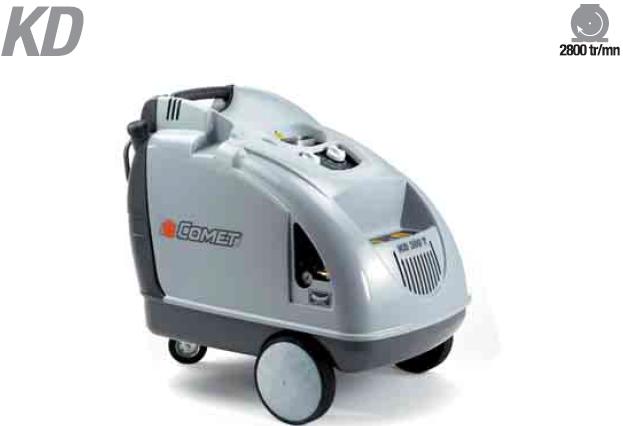

MODÈLE |
||
| KD 300 10/140M | KD 500 12/180T | ||
| 9034 0002 | 9034 0003 | ||
|
PRIX TARIF HT 2013 |
2 020.00 € | 2 120.00 € | |
| débit | l/h | 600 | 720 |
| pression | bars | 140 | 180 |
| puissance consommée | kW | 3 | 5 |
| voltage | V | 230 MONO | 400 TRI |
| température eau | °C | 110 | 110 |
| pompe | trs/min | 2800 | 2800 |
| réservoir fioul | l | 13 | 13 |
| réservoir détergent | l | 13 | 13 |
| nombre de pistons | 3 | 3 | |
| dimensions | Lxlxh | 90 x 71 x 86 | 90 x 71 x 86 |
| poids | Kg | 90 | 90 |
|
|
|||

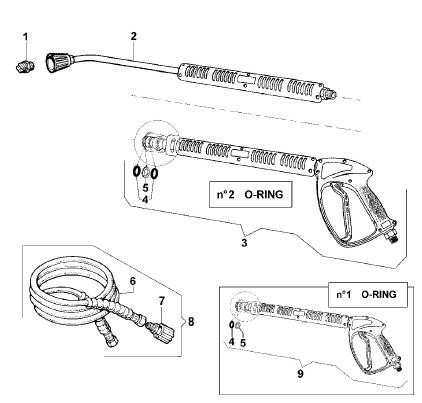

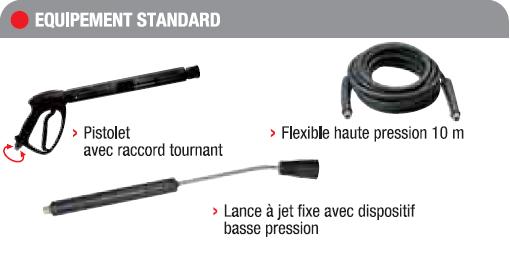

| Désignation | Référence | P.U. HT. 2013 | |
|
KD 300 M
|
pistolet avec manchon | 2410 0114 | 53.30 € |
| lance coudée 700 mm tête détergente, sans buse | 3301 0976 | 33.17 € | |
| buse 15° 1/4 MEG 15035 | 3400 0402 | 10.82 € | |
| flexible 10 mètres SAE100 R1 1/4" | 3208 1050 | 91.37 € | |
| lance coudée avec buse vapeur (sur demande) | 3301 1100 | 46.86 € | |
|
KD 500 T
|
pistolet avec manchon | 2410 0114 | 53.30 € |
| lance coudée 700 mm tête détergente, sans buse | 3301 0976 | 33.17 € | |
| buse 15° 1/4 MEG 1504 | 3400 0397 | 10.82 € | |
| flexible 10 mètres SAE100 R1 5/16" | 3301 0987 | 113.55 € | |
| lance coudée avec buse vapeur (sur demande) | 3301 1100 | 46.86 € | |
|
|
|
ÉQUIPEMENT en option |
|||
| Désignation | Référence | P.U. HT. 2013 | |
 |
kit anti retour G3/4M-G3/4F pression min 1 Bar (max 10 Bars) |
0608 0049 | 37.77 € |
 |
kit raccord rapide arrivée d'eau G3/4M-G3/4F | 5002 0024 | 9.24 € |
 |
pistolet GH350 1100 mm raccord tournant tête détergent, sans buse | 2410 0124 | 130.20 € |
 |
lance rotajet | 3301 0777 | 75.90 € |
 |
canon à mousse | 3301 0901 | 84.57 € |
 |
brosse rotative | 1413 0029 | 76.10 € |
 |
kit sablage pour KD 300 | 3301 0771 | 187.13 € |
| kit sablage pour KD 500 | 3301 0772 | 187.13 € | |
 |
lance à jet réglable pour KD 300 | 3301 0907 | 44.07 € |
| lance à jet réglable pour KD 500 | 3301 0909 | 44.07 € | |
 |
kit nettoyage de canalisations 25 mètres | 3045 0041 | 156.38 € |
 |
double lance 700mm sans buse | 3301 0941 | 63.14 € |
 |
buse détergent BP pour lance double | 3400 0391 | 10.82 € |
 |
kit rallonge de flexible 8M R1 1/4" pour KD300 | 3301 0769 | 76.10 € |
| kit rallonge de flexible 10M R1 5/16" pour KD500 | 3301 0774 | 115.99 € | |
 |
kit enrouleur pour flexible 15M R1 5/16 | 7002 0270 | 239.51 € |
| kit enrouleur pour flexible 15M R2 5/16" | 7002 0238 | 276.88 € | |
 |
conduit de fumée | 0466 0055 | 62.10 € |
|
|
|

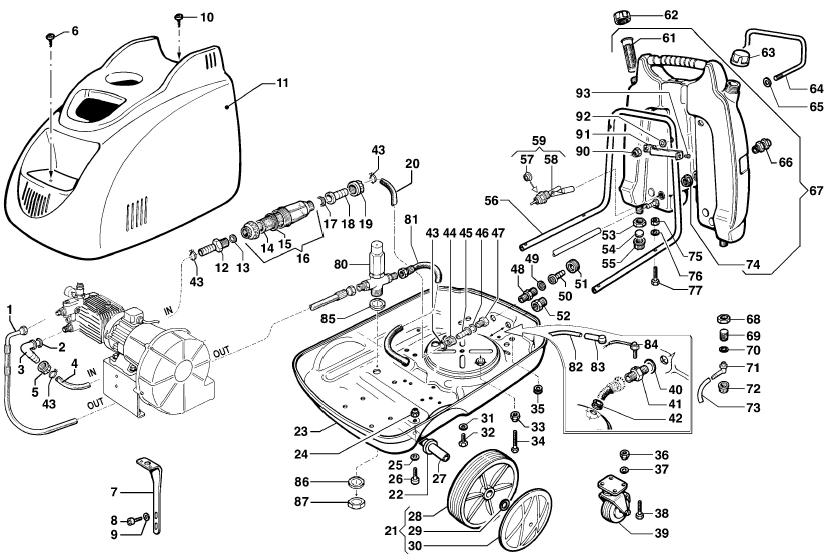

CHÂSSIS |
vue N° 1 |
||
|
|
|||
| N° | désignation | référence | P.U. HT 2013 |
| 1 | tuyau R2 5/16" L=410 (à partir du N° de série 35 771 356) | 3208 0587 | 30.85 € |
| tuyau R1 5/16" L=640 (avant du N° de série 35 771 356) | 3208 0905 | 24.41 € | |
| 2 | joint | 1209 0111 | 0.75 € |
| 3 | raccord coudé | 2801 0074 | 1.94 € |
| 4 | tuyau alimentation | 3208 0691 | 5.14 € |
| 5 | écrou | 1223 0052 | 1.53 € |
| 6 | vis | 3623 0031 | 0.60 € |
| 7 | support | 3002 0570 | pas au tarif |
| 8 | vis | 3607 0106 | 0.69 € |
| 9 | rondelle | 2811 0030 | 0.57 € |
| 10 | vis | 3623 0031 | 0.60 € |
| 11 | capot gris | 0477 0150 | 112.93 € |
| 12 | raccord | 2800 0035 | 2.86 € |
| 13 | joint | 1209 0111 | 0.75 € |
| 14 | filtre | 1002 012200A | 3.73 € |
| 15 | joint | 1209 0106 | 1.17 € |
| 16 | kit filtre | 1002 012900A | 10.09 € |
| 17 | joint | 1209 0111 | 0.75 € |
| 18 | raccord | 2800 0098 | 1.50 € |
| 19 | écrou | 1223 0052 | 1.53 € |
| 20 | tuyau | 3208 0004 | 4.45 € |
| 21 | kit roue gris | 2810 0074 | 16.00 € |
| 22 | bague d'espace | 2812 0070 | 0.79 € |
| 23 | châssis | 3206 022800A | 132.30 € |
| 24 | écrou | 0604 0158 | 0.97 € |
| 25 | rondelle | 2811 0108 | 0.75 € |
| 26 | vis | 3607 0183 | 2.52 € |
| 27 | axe | 0017 0009 | 16.83 € |
| 28 | roue | 2810 0035 | 13.30 € |
| 29 | clip | 0009 0179 | 1.04 € |
| 30 | enjoliveur gris | 0402 0217 | 1.99 € |
| 31 | rondelle | 2811 0059 | 0.75 € |
| 32 | vis | 3607 0202 | 1.24 € |
| 33 | écrou | 0604 0097 | 1.53 € |
| 34 | vis | 3607 0183 | 2.52 € |
| 35 | passe câble | 2434 0021 | 2.08 € |
| 36 | écrou | 0604 0158 | 0.97 € |
| 37 | rondelle | 2811 0108 | 0.75 € |
| 38 | vis | 3607 0242 | 1.21 € |
| 39 | roue | 2810 0015 | 28.66 € |
| 40 | rondelle | 1209 0091 | 1.14 € |
| 41 | raccord (à partir du N° de série 35 771 356) | 2803 0441 | 15.84 € |
| raccord (avant du N° de série 35 771 356) | 2000 0041 | 7.57 € | |
| 42 | passe câble | 2434 0044 | 2.85 € |
| 43 | collier | 1003 0018 | 2.48 € |
| 44 | écrou | 1223 0052 | 1.53 € |
| 45 | raccord | 2800 0098 | 1.50 € |
| 46 | joint | 1209 0111 | 0.75 € |
| 47 | réduction | 2825 0051 | 12.64 € |
| 48 | raccord | 2000 0056 | 9.37 € |
| 49 | joint | 1209 0111 | 0.75 € |
| 50 | raccord | 2800 0098 | 1.50 € |
| 51 | écrou | 1223 0052 | 1.53 € |
| 52 | raccord | 2803 0256 | 7.07 € |
| 53 | écrou | 0604 0050 | 5.29 € |
| 54 | joint | 1209 0111 | 0.75 € |
| 55 | kit bouchon gasoil + joint | 5026 0354 | 2.55 € |
| 56 | timon | 1803 0076 | 53.31 € |
| 57 | joint | 0204 0049 | 4.76 € |
| 58 | niveau gasoil | 3042 0016 | 39.52 € |
| 59 | kit niveau gasoil | 3042 002000A | 31.99 € |
| 61 | filtre gasoil | 1002 0113 | 5.41 € |
| 62 | bouchon gasoil | 3200 0059 | 4.25 € |
| 63 | bouchon détergent | 3200 0060 | 3.61 € |
| 64 | support | 3002 0534 | 23.96 € |
| 65 | rondelle | 2811 0026 | 0.69 € |
| 66 | passe câble | 2434 0003 | 3.51 € |
| 67 | kit réservoir | 3029 0014 | 128.63 € |
| 68 | écrou | 0604 0050 | 5.29 € |
| 69 | filtre | 1002 0078 | 2.33 € |
| 70 | joint | 1209 0104 | 0.75 € |
| 71 | raccord | 2803 0371 | 1.44 € |
| 72 | écrou | 1223 0052 | 1.53 € |
| 73 | tuyau | 3208 0888 | 2.28 € |
| 74 | écrou passe câble | 1227 0002 | 1.15 € |
| 75 | écrou | 0604 0158 | 0.97 € |
| 76 | rondelle | 2811 0108 | 0.75 € |
| 77 | vis | 3605 0071 | 1.04 € |
| 80 | soupape de sécurité | 1215 027500B | 35.00 € |
| 81 | tuyau | 3208 1095 | 16.81 € |
| 82 | gaine | 1229 0022 | 1.40 € |
| 83 | protection thermostat | 2416 0070 | 1.75 € |
| 84 | thermostat | 3230 0028 | 16.67 € |
| 85 | rondelle | 2811 0010 | 0.74 € |
| 86 | rondelle | 2811 0010 | 0.74 € |
| 87 | écrou | 0600 0005 | 2.08 € |
| 90 | écrou | 0604 0158 | 0.97 € |
| 91 | support | 3002 0542 | 3.11 € |
| 92 | rondelle élastique | 2819 0004 | 0.57 € |
| 93 | rivet | 2815 0026 | 1.15 € |
|
|
|

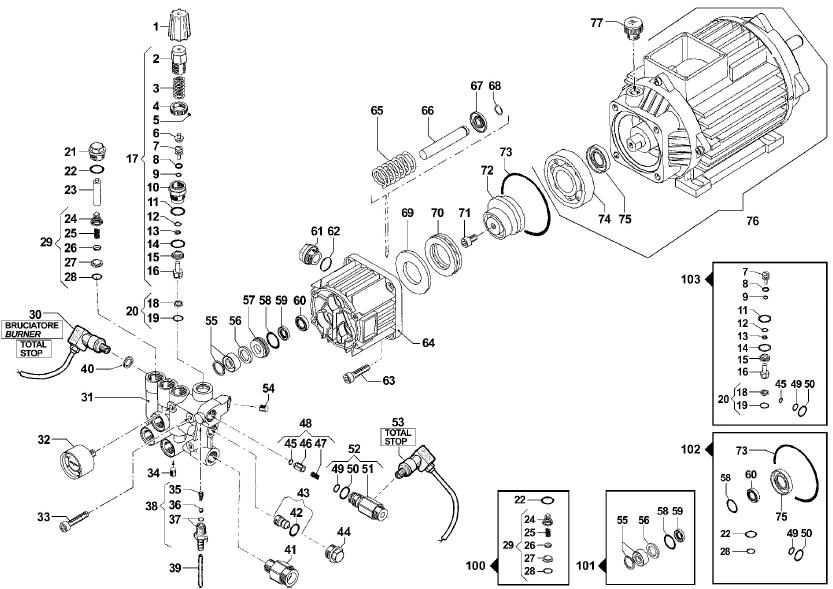

MOTEUR / POMPE |
vue N° 2 |
||
|
|
|||
| N° | désignation | référence | P.U. HT 2013 |
| 1 | molette | 1817 0064 | 2.36 € |
| 2 à 16 | voir N° 17 | ||
| 17 | by-pass pour 250M - 300M - 300T | 1215 0584 | 30.01 € |
| by-pass pour 500T | 1215 0585 | 30.01 € | |
| 18 | siège | 3009 0122 | 1.88 € |
| 19 | joint | 1210 0403 | 0.79 € |
| 20 | kit siège | 3009 001300A | 2.14 € |
| 21 | bouchon | 3202 0236 | 4.45 € |
| 22 | joint | 1210 0151 | 0.60 € |
| 23 | entretoise | 0601 0273 | 3.40 € |
| 24 | cage | 1205 0037 | 1.19 € |
| 25 | ressort | 1802 0227 | 0.59 € |
| 26 | clapet aspiration | 3604 0028 | 0.91 € |
| 27 | siège | 3009 0170 | 2.63 € |
| 28 | joint | 1210 0049 | 0.61 € |
| 29 | clapet | 1220 0058 | 3.95 € |
| 30 | pressostat | 2421 0037 | 21.05 € |
| 31 | culasse | 3218 0342 | 148.54 € |
| 32 | manomètre 0-150 bars pour 250M - 300M - 300T | 1816 0101 | 20.29 € |
| manomètre 0-300 bars pour 500T | 1816 0104 | 20.29 € | |
| 33 | vis | 3609 0014 | 1.17 € |
| 34 | bouchon | 3200 0017 | 2.08 € |
| 35 | ressort détergent | 1802 0180 | 0.71 € |
| 36 | bille | 3003 0026 | 0.71 € |
| 37 | raccord détergent | 2803 0424 | 1.72 € |
| 38 | kit raccord détergent | 2803 0435 | 3.65 € |
| 39 | tube | 3208 0888 | 2.28 € |
| 40 | joint plat | 1209 0083 | 0.81 € |
| 41 | raccord | 2000 0056 | 9.37 € |
| 42 | joint | 1210 0041 | 0.60 € |
| 43 | kit easy start | 0608 0030 | 5.33 € |
| 44 | bouchon laiton | 3200 0007 | 8.52 € |
| 45 | joint | 1210 0460 | 0.56 € |
| 46 | clapet anti retour | 2409 008600A | 4.13 € |
| 47 | ressort | 1802 0197 | 1.30 € |
| 48 | kit piston anti retour | 2409 0091 | 6.30 € |
| 49 | joint | 1210 0040 | 0.60 € |
| 50 | joint | 1210 0049 | 0.61 € |
| 51 | corps injecteur | 3410 0314 | 10.88 € |
| 52 | injecteur complet | 3410 0323 | 11.11 € |
| 53 | pressostat | 2421 0037 | 21.05 € |
| 54 | bouchon | 3200 0017 | 2.08 € |
| 55 | kit joint d'eau | 1241 0059 | 5.67 € |
| 56 | anneau | 0009 0369 | 1.05 € |
| 57 | garniture | 0009 0219 | 17.47 € |
| 58 | joint | 1210 0356 | 0.58 € |
| 59 | joint | 1241 0057 | 3.48 € |
| 60 | joint d'huile | 0019 0058 | 3.04 € |
| 61 | niveau d'huile | 3201 0025 | pas au tarif |
| 62 | joint | 1210 0048 | 0.74 € |
| 63 | vis | 3609 0005 | 0.79 € |
| 64 | carter pompe | 0403 0135 | 29.86 € |
| 65 | ressort | 1802 0153 | 2.35 € |
| 66 | piston | 2409 008900A | 20.98 € |
| 67 | anneau | 0009 0221 | 1.12 € |
| 68 | anneau | 0009 0220 | 0.76 € |
| 69 | rondelle d'appui | 2816 0088 | 4.21 € |
| 70 | kit palier | 0436 0017 | 24.93 € |
| 71 | vis | 3609 0005 | 0.79 € |
| 72 | disque oblique pour 250M | 0001 0425 | 10.49 € |
| disque oblique pour 300M - 300T | 0001 041800A | 10.49 € | |
| disque oblique pour 500T | 0001 042000A | 10.49 € | |
| 73 | joint | 1210 0429 | 1.44 € |
| 74 | roulement | 0438 0076 | 18.90 € |
| 75 | joint d'huile | 0019 0034 | 5.22 € |
| 76 | groupe moteur pour 250M | 1831 0392 | pas au tarif |
| groupe moteur pour 300M | 1831 0402 | pas au tarif | |
| groupe moteur pour 300T | 1831 0414 | pas au tarif | |
| groupe moteur pour 500T | 1831 0403 | pas au tarif | |
| 77 | bouchon | 3200 0071 | 2.35 € |
| KITS | |||
| 100 | kit clapets pour 250M | 5025 001400A | 20.00 € |
| 101 | kit joints d'eau pour 250M - 300M - 300T | 5019 0077 | 23.44 € |
| kit joints d'eau pour 500T | 5019 0078 | 33.38 € | |
| 102 | kit joints d'huile | 5019 0079 | 15.36 € |
| 103 | kit by-pass | 5026 0144 | 13.81 € |
|
|
|

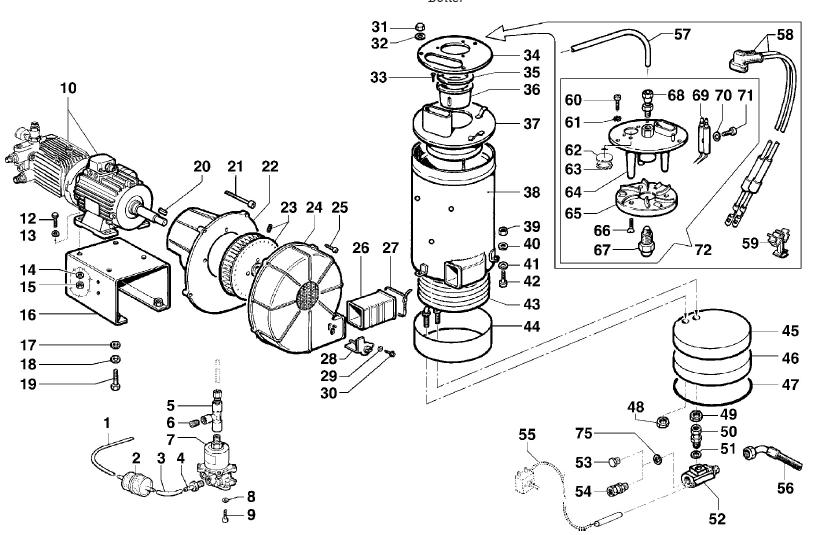

CHAUDIERE |
vue N° 3 |
||
|
|
|||
| N° | désignation | référence | P.U. HT 2013 |
| 1 | tuyau gasoil 535mm | 3208 0898 | 3.11 € |
| 2 | filtre gasoil | 1002 0120 | 5.53 € |
| 3 | tuyau gasoil 70mm | 3208 0892 | 1.42 € |
| 4 | raccord | 2803 0408 | 4.32 € |
| 5 | raccord | 2803 0486 | 6.38 € |
| 6 | bouchon | 3200 0017 | 2.08 € |
| 7 | pompe gasoil | 2422 0010 | 137.27 € |
| 8 | rondelle | 2807 0024 | 0.58 € |
| 9 | vis | 3607 0244 | 0.90 € |
| 10 | groupe moteur pompe pour 250M | 7301 0195 | pas au tarif |
| groupe moteur pompe pour 300M | 7301 0196 | 662.00 € | |
| groupe moteur pompe pour 300T | 7301 0216 | 621.00 € | |
| groupe moteur pompe pour 500T | 7301 0197 | 662.00 € | |
| 12 | vis | 3607 0070 | 0.91 € |
| 13 | rondelle | 2811 0026 | 0.69 € |
| 14 | rondelle | 2811 0026 | 0.69 € |
| 15 | écrou | 0604 0063 | 0.67 € |
| 16 | support | 3002 0529 | 39.31 € |
| 17 | rondelle | 2811 0089 | 0.75 € |
| 18 | bague élastique | 2819 0001 | 0.58 € |
| 19 | vis | 3607 0195 | 1.69 € |
| 20 | clavette | 1602 0054 | 1.02 € |
| 21 | vis | 3609 0178 | 1.18 € |
| 22 | couvercle | 0466 0023 | 16.57 € |
| 23 | ventilateur | 3632 0092 | 26.95 € |
| vis | 3622 0026 | 0.75 € | |
| 24 | carter ventilateur | 0404 0030 | 14.90 € |
| 25 | vis | 3625 0028 | 0.63 € |
| 26 | manchon | 1810 0017 | 6.44 € |
| 27 | joint nylon | 1003 0063 | 1.02 € |
| 28 | volet d'air | 0466 0026 | 2.89 € |
| 29 | rondelle | 2811 0006 | 0.56 € |
| 30 | vis | 3625 0049 | 0.68 € |
| 31 | écrou | 0600 0053 | 0.90 € |
| 32 | rondelle | 2807 0024 | 0.58 € |
| 33 | rivet | 2815 0015 | 0.69 € |
| 34 | couvercle | 0402 0216 | 18.35 € |
| 35 | anneau déflecteur | 0009 0163 | 3.64 € |
| 36 | diffuseur d'air | 0218 0011 | 18.98 € |
| 37 | couvercle | 0402 0215 | 63.06 € |
| 38 | corps de chaudière | 0424 0374 | 113.08 € |
| 39 | écrou | 0604 0102 | 0.82 € |
| 40 | rondelle | 2811 0125 | 0.59 € |
| 41 | rondelle | 2811 0097 | 1.03 € |
| 42 | vis | 3607 0243 | 1.66 € |
| 43 | serpentin | 3044 0019 | 230.70 € |
| 44 | virole | 0009 0245 | 16.20 € |
| 45 | réfractaire | 2822 0017 | 29.25 € |
| 46 | réfractaire | 2822 0017 | 29.25 € |
| 47 | joint | 1201 009000A | 15.40 € |
| 48 | écrou | 1227 0035 | 4.48 € |
| 49 | écrou | 1227 0035 | 4.48 € |
| 50 | réduction | 0011 0006 | 8.13 € |
| 51 | rondelle | 1209 0113 | 0.86 € |
| 52 | raccord thermostat | 0424 037700A | 13.12 € |
| 53 | bouchon | 3200 0102 | 2.33 € |
| 54 | soupape de sécurité | 1215 0319 | 19.02 € |
| 55 | thermostat | 3230 003000A | 30.61 € |
| 56 | tuyau | 3208 085600A | 17.68 € |
| 57 | tuyau | 3208 0906 | 5.11 € |
| 58 | kit câble | 0535 0056 | 22.90 € |
| 59 | support | 1202 0052 | 1.25 € |
| 60 | vis | 3625 0013 | 0.60 € |
| 61 | rondelle | 2807 0013 | 0.58 € |
| 62 | regard | 3200 0074 | 4.88 € |
| 63 | clip | 3019 0035 | 1.00 € |
| 64 | porte électrode | 0602 004700A | 19.14 € |
| 65 | disque déflecteur | 0602 0048 | 4.52 € |
| 66 | vis | 3608 0004 | 0.57 € |
| 67 | gicleur 1.1 80° | 3400 0341 | 14.63 € |
| 68 | raccord | 2803 0322 | 4.02 € |
| 69 | électrode | 0805 0023 | 10.32 € |
| 70 | rondelle | 2819 0020 | 0.58 € |
| 71 | vis | 3625 0046 | 0.76 € |
| 72 | kit brûleur complet | 0335 0027 | 63.72 € |
| 75 | rondelle | 1209 0097 | 2.07 € |
|
|
|

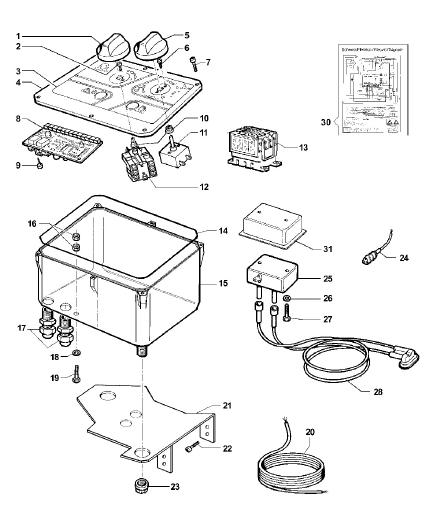

BOITIER ELECTRIQUE |
vue N° 4 |
||
|
|
|||
| N° | désignation | référence | P.U. HT 2013 |
| 1 | bouton | 1817 0057 | 2.03 € |
| 2 | vis | 3623 0030 | 0.59 € |
| 3 | étiquette | 0457 0032 | 10.42 € |
| 4 | couvercle | 0402 0242 | 12.13 € |
| 5 | bouton | 1817 0066 | 1.96 € |
| 6 | vis | 3623 0030 | 0.59 € |
| 7 | vis | 3625 0035 | 0.59 € |
| 8 | carte électronique pour 250M - 300M | 3043 0030 | 149.42 € |
| carte électronique pour 300T - 500T | 3043 0031 | 202.96 € | |
| 9 | vis | 3623 0031 | 0.60 € |
| 10 | bague thermostat | 0204 0041 | 2.06 € |
| 11 | thermostat | 3230 003000A | 30.61 € |
| 12 | interrupteur | 1410 0085 | 11.38 € |
| 13 | contacteur 18A pour 250M - 300M | 3225 0092 | 38.58 € |
| contacteur 12A pour 300T - 500T | 3225 0088 | 32.94 € | |
| 14 | joint | 1201 0142 | 2.80 € |
| 15 | boitier | 3001 0148 | 25.59 € |
| 16 | écrou | 0604 0061 | 0.58 € |
| 17 | passe câble | 2434 0003 | 3.51 € |
| 18 | bague élastique | 2819 0009 | 0.59 € |
| 19 | vis | 3607 0234 | 0.63 € |
| 20 | câble électrique pour 250M - 300M | 0456 0309 | 18.77 € |
| câble électrique pour 300T - 500T | 0456 0062 | 18.01 € | |
| 21 | support | 3002 0551 | 27.56 € |
| 22 | rivet | 2815 0015 | 0.69 € |
| 23 | écrou | 1223 0052 | 1.53 € |
| 24 | câble transformateur | 0456 0040 | 4.97 € |
| 25 | transformateur | 3226 0070 | 63.06 € |
| 26 | rondelle | 2811 0074 | 0.59 € |
| 27 | vis | 3609 0113 | 0.93 € |
| 28 | kit câble électrodes | 0535 0056 | 22.90 € |
| 30 | schéma | pas au tarif | |
| 31 | protection | 2416 0299 | 3.76 € |
|
|
|
ACCESSOIRES |
vue N° 5 |
||
|
|
|||
| N° | désignation | référence | P.U. HT 2013 |
| 1 | buse 1503 pour 250M | 3400 0400 | 10.82 € |
| buse 15035 pour 300M - 300T | 3400 0402 | 10.82 € | |
| buse 1504 pour 500T | 3400 0397 | 10.82 € | |
| 2 | lance 700mm | 3301 0976 | 33.17 € |
| 3 | pistolet | 2410 0114 | 53.30 € |
| 4 | joint | 1210 0084 | 1.60 € |
| 5 | anneau | 0009 0116 | 2.08 € |
| 6 | flexible 10M R1 1/4" pour 250M - 300M | 3208 1050 | 91.37 € |
| flexible 10M R1 5/16" pour 300T - 500T | 3301 0743 | pas au tarif | |
| 7 | raccord | 1407 0027 | 8.74 € |
| 8 | flexible 10M 5/16" pour 300T - 500T | 3301 0987 | 113.55 € |
| 9 | pistolet | 2410 0112 | 53.30 € |
|
|
