Vues éclatées pour :
MAXXI 4-29
MAXXI 4-32
MAXXI 4-45
MAXXI 4-69
MAXXI 4-73
Retour gamme eau froide

nous contacter
CHASSIS / CAPOT Vue N° 1
N° Désignation Référence P.U. HT 2015
1 vis 40107 1.10 €
2 rondelle 2766 2.15 €
4 étiquette 48083 2.95 €
5 poignée 301001501 plus au tarif
6 capot 301001388 37.25 €
7 écrou papillon 11722 2.15 €
9 châssis 4-29  4-32  4-45 301001400 plus au tarif
chassis 4-69  4-73 301001453 75.00 €
10 enjoliveur 2004265 14.80 €
11 roue 301000988 17.75 €
12 vis 2756 2.15 €
13 pied amortisseur 301000979 11.45 €
14 écrou 61467 2.15 €

retour haut de page
MOTEUR Vue N° 2
N° Désignation Référence P.U. HT 2015
1 moteur 2.2 kW 230V 1ph  4-29 101118018 628.00 €
moteur 2.3 kW 230V  4-32 301001397 plus au tarif
moteur 7.0 kW 230V  4-69  4-73 301001399 1 137.00 €
2 vis 4-29  4-32  4-45 15045 3.00 €
vis  4-69  4-73 6863 2.15 €
3 bride de moteur 4-69  4-73 301001119 68.80 €
bride de moteur 4-29  4-32  4-45 301001120 40.75 €
4 rotor 2.2 kW  4-29 301001121 202.00 €
5 roulement 4-69  4-73 5905 61.30 €
roulement 4-29  4-32  4-45 6367 64.40 €
6 collier 4-29  4-32  301001093 7.15 €
7 rondelle 4-29  4-32 3376 2.15 €
8 vis 4-29  4-32 3348 2.15 €
9 condensateur 60µF 4-29 301001017 41.95 €
condensateur 70µF 4-32 301001581 22.45 €
10 flasque arrière 4-69  4-73 301001113 66.45 €
flasque arrière 4-29  4-32  4-45 301001114 62.65 €
11 ventilateur  4-69  4-73 301001117 18.45 €
ventilateur  4-29  4-32  4-45 301001118 10.10 €
12 circlip 301001112 3.90 €
13 cache ventilateur  4-69  4-73 301001115 26.05 €
cache ventilateur  4-29  4-32  4-45 301001116 12.30 €
14 vis 8822 3.00 €
15 vis  4-29  4-32  4-45 32964 2.15 €
16 rondelle  4-29  4-32  4-45 4827 2.15 €
17 support moteur  4-69  4-73 301001126 26.05 €
support moteur  4-29  4-32  4-45 301001127 18.90 €
19 écrou 1800515 2.15 €
20 vis 27372 2.15 €
21 rondelle  4-29  4-32  4-45 2767 2.15 €
22 vis 4-69  4-73 2750 2.15 €
23 cache  4-69  4-73 2793 5.35 €
24 silentbloc 4-69  4-73 49924 8.60 €
26 écrou  4-69  4-73 61467 2.15 €
27 kit dominos de raccordement 101117839 23.25 €

retour haut de page

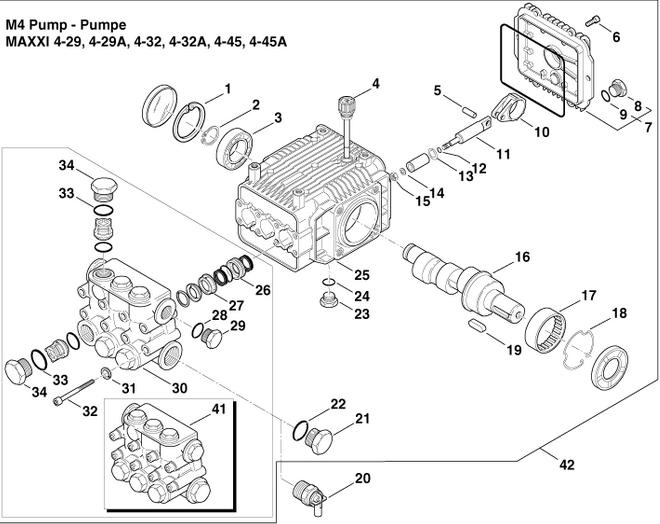

POMPE pour MAXXI 4-29  4-32  4-45 Vue N° 3
N° Désignation Référence P.U. HT 2015
1 circlip 16396 2.85 €
2 circlip 1802057 1.10 €
3 roulement 909100175 21.55 €
4 jauge d'huile 301001460 5.30 €
5 clavette 301001555 4.40 €
6 vis 4697 3.00 €
8 bouchon carter 301001135 5.55 €
9 joint 56554 3.00 €
10 bielle 4-29  4-32 301001561 21.70 €
bielle 4-45 301001562 43.75 €
11 tige de bielle 301001560 27.45 €
12 joint 3004236 2.15 €
13 entretoise 301001486 2.15 €
14 joint 909100178 2.15 €
15 écrou 909100177 4.75 €
16 vilebrequin 4-32 301001575 plus au tarif
vilebrequin 4-45 301001576 196.00 €
vilebrequin  4-29 301001578 207.00 €
17 roulement 909100174 69.70 €
18 circlip 301001539 8.60 €
19 clavette 19639 3.00 €
20 soupape 301001391 35.95 €
21 bouchon 301001136 7.95 €
22 joint 5127 3.00 €
25 carter 301001557 215.00 €
26 guide piston 301001592 7.25 €
27 guide piston 301001558 13.65 €
30 culasse 301001589 319.00 €
31 circlip 909100188 2.15 €
32 vis 909100184 3.20 €
33 joint 103004342 3.00 €
34 bouchon 301001496 19.50 €
41 culasse 4-32  4-45 301001586 405.00 €
culasse 4-29 301001587 420.00 €
42 pompe 4-29 301001299 633.00 €
pompe 4-45 301001458 385.00 €

retour haut de page
KITS pour pompe 4-29  4-32  4-45 Vue N° 4
N° Désignation Référence P.U. HT 2015
41 culasse  4-32  4-45 301001586 405.00 €
culasse 4-29 301001587 420.00 €
42 jeu de 6 soupapes 301001494 50.15 €
43 kit joints piston 301001489 73.55 €
44 kit bague 301001492 19.60 €
45 kit joints carter pompe 301001491 30.60 €
46 kit pistons céramique 301001487 202.00 €

retour haut de page
POMPE pour MAXXI 4-69  4-73 Vue N° 5
N° Désignation Référence P.U. HT 2015
1 vis 2788 2.15 €
2 cache 301001166 28.30 €
3 entretoise 80x80x0.05 301001140 3.25 €
entretoise 80x80x0.10 301001141 4.00 €
entretoise 80x80x0.20 301001142 4.00 €
entretoise 80x80x0.25 301001143 4.70 €
4 roulement 909100163 48.30 €
5 jauge d'huile 301001460 5.30 €
6 joint 3001740 3.00 €
7 clavette 301001138 6.50 €
8 vis 909100158 1.65 €
9 couvercle pompe 301001158 37.90 €
10 bouchon 301001135 5.55 €
11 joint 56554 3.00 €
12 bielle 301001168 90.45 €
13 tige de bielle 301001156 56.95 €
14 bague 49900 3.00 €
15 entretoise 301001139 3.00 €
16 joint 909100165 3.00 €
17 écrou 909100167 3.00 €
19 clavette 19639 3.00 €
20 roulement 909100162 59.05 €
21 cache 301001167 46.15 €
22 rondelle 2798 2.15 €
23 vis 3928 2.70 €
24 carter 301001157 212.00 €
27 soupape 301001391 35.95 €
28 joint 5127 3.00 €
29 bouchon 301001136 7.95 €
30 joint 1409 2.55 €
31 bouchon 301001134 5.90 €
32 circlip 909100168 3.00 €
33 vis 1814597 3.00 €
34 joint 103004342 3.00 €
35 bouchon 301001137 12.25 €
36 culasse 301001172 395.00 €
37 guide de piston 301001154 24.50 €
41 culasse piston 18mm 301001170 622.00 €
42 pompe NP5 11-20 301000995 671.00 €

retour haut de page

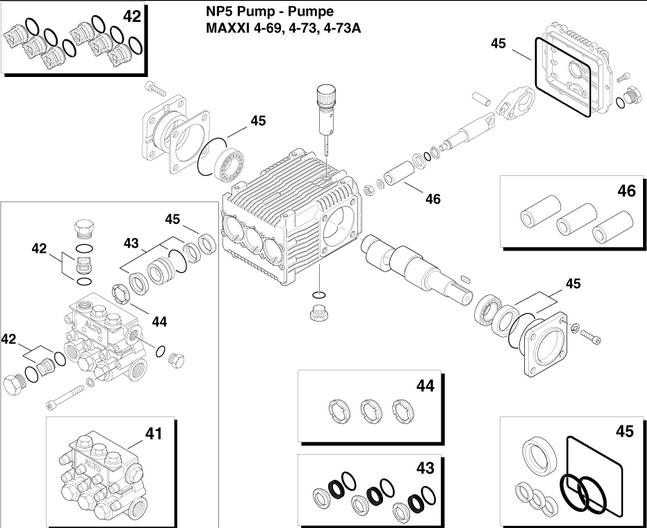

KITS pour pompe 4-69  4-73 Vue N° 6
N° Désignation Référence P.U. HT 2015
41 culasse  piston 18 mm 301001170 622.00 €
42 jeu de 6 soupapes 301001153 61.35 €
43 kit joints piston 301001148 118.00 €
44 kit bague 301001151 27.50 €
45 kit joints d'huile 301001150 72.45 €
46 kit pistons céramique 301001146 168.00 €

retour haut de page
BY - PASS Vue N° 6
N° Désignation Référence P.U. HT 2015
  bloc sécurité complet 301001448 223.00 €
1 kit réparation 64314 64.35 €
2 bague fendue 909100001 2.15 €
3 siège clapet 62708 6.35 €
4 joint 49461 3.00 €
5 joint 9523 3.00 €
6 joint 32091 3.00 €
7 vis 64301 15.75 €
8 vis 6262 4.65 €
9 carter 301001447 121.00 €
10 vis 5076 1.10 €
11 levier 62717 4.00 €
12 écrou 2759 1.10 €
13 vis 3349 2.55 €
14 micro switch 4-45  4-73 101118011 26.55 €
micro switch 4-29  4-32 301000952 42.15 €
15 support 62401 3.00 €
16 capuchon 301001508 2.15 €
17 écrou 3136 2.15 €
18 tige fileté 62711 3.30 €
19 écrou 62710 8.50 €
20 écrou 62696 5.30 €
21 vis creuse 62712 10.40 €
22 guide ressort 62695 3.90 €
23 ressort 40972 12.95 €

retour haut de page
CLAPET ANTI RETOUR / FILTRE Vue N° 7
N° Désignation Référence P.U. HT 2015
1 bouchon jusqu'au 30/11/2005 33047 5.00 €
2 bague jusqu'au 30/11/2005 1605 3.00 €
3 vis 64304 47.90 €
4 joint 16443 3.00 €
5 joint 64307 3.00 €
6 joint 64306 3.00 €
7 joint 64305 3.00 €
8 joint 9858 3.00 €
9 piston 6187135 7.45 €
10 ressort 14522 8.10 €
11 joint 16998 3.00 €
12 bouchon 64309 4.20 €
13 filtre à eau 101117926 10.50 €
14 vis 301001297 3.00 €
15 joint 24347 3.00 €
16 T de recyclage 4-69  4-73 301000778 5.00 €
T de recyclage 4-29  4-32  4-45 301001296 3.80 €
17 joint 13739 3.00 €
18 raccord après 01/10/2005 64236 49.95 €
19 joint après 01/10/2005 32091 3.00 €
20 injecteur après 01/12/2005  4-69  4-73 57121 46.55 €
injecteur après 01/12/2005  4-45 62156 14.20 €
injecteur  après 01/12/2005  4-29  4-32 62155 14.20 €
21 joint après 01/12/2005 16925 3.00 €
22 joint après 01/12/2005 1381 1.10 €
23 filtre après 01/12/2005 6400240 3.70 €
24 tuyau au mètre après 01/12/2005 5206636 plus au tarif
25 vanne produit après 01/12/2005 64312 13.25 €
26 bille après 01/12/2005 9580 5.00 €
27 ressort après 01/12/2005 41132 4.00 €
28 raccord 1600659 18.10 €
29 raccord 1602945 29.95 €
30 joint 3001237 3.00 €

retour haut de page
ELECTRICITE Vue N° 8
N° Désignation Référence P.U. HT 2015
1 résistance 15KOhm 7W  4-29  4-32 301000402 16.45 €
2 condensateur 98µF / 330V  4-29  4-32 301001056 46.15 €
3 collier 4-29  4-32 15884 2.15 €
4 vis  4-29  4-32 3288 2.15 €
5 guide support  4-29  4-32 1814621 2.15 €
6 câble 400/3/50 301000834 49.05 €
7 écrou 909100019 3.25 €
8 presse étoupe 909100043 6.30 €
9 câble 230/1/50 301000829 40.50 €
11 partie supérieure 301000768 19.20 €
12 vis  4-29  4-32 909100046 2.15 €
13 relais  4-29  4-32 11060 98.40 €
14 carte électronique 4-29A  4-32A 301001104 153.00 €
carte électronique 4-29 301001660 392.00 €
15 presse étoupe  4-29  4-32  4-45  4-69  4-73 3803764 4.65 €
17 joint 101406054 17.15 €
18 support inférieur 4-29  4-32  4-45 301000769 5.80 €
19 joint 301001183 4.45 €
20 interrupteur 10A 301001058 13.45 €
22 partie supérieure 301001454 19.20 €
23 joint 9868 2.90 €
24 bouton tournant 909100204 4.95 €
25 vis 18274 2.55 €
26 vis 1814585 1.10 €
27 bornier  4-45  4-73 301001229 2.55 €
28 micro switch  4-45A  4-73A 101118011 26.55 €
micro switch  4-29A  4-32A 301000952 42.15 €
29 support 22290 20.60 €
30 bornier  4-29  4-32 301000687 4.65 €
31 bornier  4-29  4-32 301000689 2.15 €
32 contacteur 400V  4-45  4-73 103822303 19.30 €
contacteur 230V  4-29  4-32 103822304 19.65 €
33 porte fusible 3817483 8.25 €
34 vis 4-29  4-32  4-45 10369 2.15 €
vis 4-69  4-73 32535 2.15 €
36 limiteur courant  4-29  4-32 301002353 44.05 €
38 carte électronique 24V  4-29A 301001991 plus au tarif

retour haut de page
ACCESSOIRES Vue N° 9

N° Désignation Référence P.U. HT 2015
  buse 2508  4-73 2508 16.40 €
  buse 2509  4-69 2509 16.40 €
  buse 25055  4-29 7814 16.40 €
  buse 25045  4-32  4-45 8528 16.40 €
  buse TORNADO PLUS 0850 101119751 37.15 €
  buse TORNADO PLUS 1000 101119754 37.15 €
  flexible DN8  10 mètres 61115 188.00 €
  lance 950 mm 61248 58.25 €
  pistolet 64170 47.75 €
  tuyau de liaison 63227 72.65 €
