NEPTUNE 4 |
1450 trs:min |
|
 |
|||
RETOUR GAMME EAU CHAUDE |
|||
|
|
NEPTUNE 4 |
1450 trs:min |
|
|
|
|||
|
RETOUR GAMME EAU CHAUDE |
|||
|
données techniques |
MODÈLES |
||||||
| 4-25 FAX | 4-39 FAX | 4-50 FA | 4-50 FAX | 4-55 FA | 4-55 FAX | ||
| 107146608 | 107146600 | 107146602 | 107146611 | 107146614 | 107146615 | ||
|
PRIX TARIF HT 2015 |
3 938.00 € | 3 740.00 € | 3 886.00 € | 4 160.00 € | 4 053.00 € | 4 382.00 € | |
| longueur câble électrique | m | 5 | 5 | 5 | 5 | ||
| puissance consommée | kW | 3.6 | 4.7 | 6 | 6.4 | 6.3 | 6.4 |
| voltage/phase/fréquence/ampère | V/~Hz/A | 230/1/50/15.8 | 400/3/50/9.2 | 400/3/50/12 | 400/3/50/12.3 | 400/3/50/12.5 | |
| débit | l/h | 560/520 | 820/760 | 960/900 | 1050/960 | ||
| température eau/vapeur | °C | 90/150 | 90/150 | 90/150 | 90/150 | ||
| pression | bars | 140 | 165 | 190 | 200 | ||
| pompe | trs/min | 1450 | 1450 | 1450 | 1450 | ||
| consommation fioul | Kg/h | 2.3 | 3.4 | 4 | 4.2 | ||
| réservoir fioul | l | 15 | 15 | 15 | 15 | ||
| réservoir détergent | l | - | 5 | 5 | |||
| calibre buse | 0340 | 0450 | 0500 | 0550 | |||
| dimensions l x L x h | cm | 1053 x 685 x 760 | |||||
| poids | Kg | 136 | 136 | 136 | 136 | 141 | 141 |
|
CARACTÉRISTIQUES |
|||||||
| pistons / nombre de pistons | céramique/ 3 | céramique/ 3 | céramique/ 3 | céramique/ 3 | céramique/ 3 | céramique/ 3 | |
| marche arrêt automatique temporisé | ● | ● | ● | ● | ● | ● | |
| sécurité manque flamme brûleur | ● | ● | ● | ● | ● | ● | |
| sécurité manque fioul + huile pompe | ● | ● | ● | ● | ● | ● | |
| enrouleur de flexible | ● | ● | ● | ● | |||
|
|
|
Équipement standard |
|||
|
NEPTUNE 4-25 FAX
|
Désignations |
Références |
P.U. HT 2015 |
| pistolet ERGO 2000 raccord tournant | 106403122 | 120.00 € | |
| lance complète Universal Plus 1090 | 106403033 | 97.70 € | |
| buse Tornado Plus 0340 | 101119735 | 37.15 € | |
| flexible 15 M DN8 5/16" 2T | 301001100 | 235.00 € | |
| raccord entrée d'eau | 32541 | 5.90 € | |
| kit anti cintrage/joints/coupleurs | 101119496 | 46.95 € | |
| enrouleur | 301001688 | € | |
|
NEPTUNE 4-39 FAX
|
pistolet ERGO 2000 raccord tournant | 106403122 | 120.00 € |
| lance complète Universal Plus 1090 | 106403033 | 97.70 € | |
| buse Tornado Plus 0450 | 101119740 | 37.15 € | |
| flexible 15 M DN8 5/16" | 301001100 | 235.00 € | |
| raccord entrée d'eau | 32541 | 5.90 € | |
| kit anti cintrage/joints/coupleurs | 101119496 | 46.95 € | |
| enrouleur | 301001688 | € | |
|
NEPTUNE 4-50 FA
|
pistolet ERGO 2000 raccord tournant | 106403122 | 120.00 € |
| lance Tornado Plus 104 cm | 106403010 | 163.00 € | |
| buse Tornado Plus 0500 | 101119741 | 37.15 € | |
| flexible DN8 5/16" 10 mètres 2T | 101405770 | 166.00 € | |
| raccord entrée d'eau | 32541 | 5.90 € | |
| kit anti cintrage/joints/coupleurs | 101119496 | 46.95 € | |
|
NEPTUNE 4-50 FAX
|
pistolet ERGO 2000 raccord tournant | 106403122 | 120.00 € |
| lance Tornado Plus 104 cm | 106403010 | 163.00 € | |
| buse Tornado Plus 0500 | 101119741 | 37.15 € | |
| flexible 15 M DN8 5/16" | 301001100 | 235.00 € | |
| raccord entrée d'eau | 32541 | 5.90 € | |
| kit anti cintrage/joints/coupleurs | 101119496 | 46.95 € | |
| enrouleur | 301001688 | € | |
|
NEPTUNE 4-55 FA
|
pistolet ERGO 2000 raccord tournant | 106403122 | 120.00 € |
| lance Tornado Plus 104 cm | 106403010 | 163.00 € | |
| buse Tornado Plus 0500 | 101119741 | 37.15 € | |
| flexible DN8 5/16" 10 mètres 2T | 101405770 | 166.00 € | |
| raccord entrée d'eau | 32541 | 5.90 € | |
| kit anti cintrage/joints/coupleurs | 101119496 | 46.95 € | |
|
NEPTUNE 4-55 FAX
|
pistolet ERGO 2000 raccord tournant | 106403122 | 120.00 € |
| lance Tornado Plus 104 cm | 106403010 | 163.00 € | |
| buse Tornado Plus 0500 | 101119741 | 37.15 € | |
| flexible 15 M DN8 5/16" | 301001100 | 235.00 € | |
| raccord entrée d'eau | 32541 | 5.90 € | |
| kit anti cintrage/joints/coupleurs | 101119496 | 46.95 € | |
| enrouleur | 301001688 | € | |
|
|
|
ACCESSOIRES |
|
voir page accessoires ici |
|
|
|
VUES ECLATEES POUR NEPTUNE 4-28 FA / 4-XX FA / 4-43 FA / 4-50 FA / 4-25 FAX / 4-39 FA / 4-47 FA ET 4-55 FA |

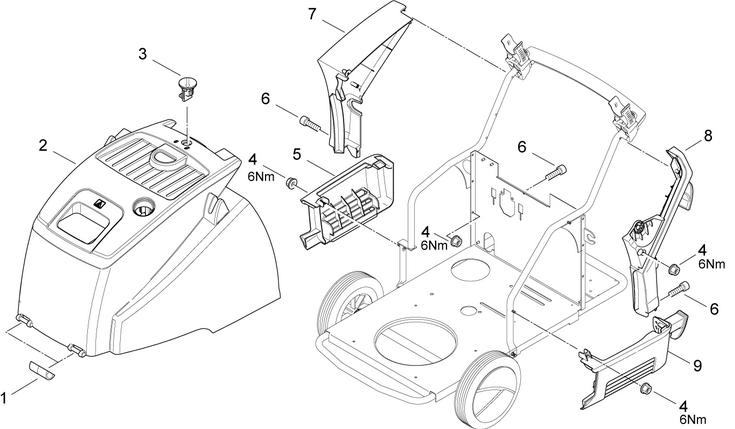

| CAPOT | vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | clip de fermeture | 301000457 | 8.50 € |
| 2 | capot bleu | 301002500 | 127.00 € |
| 3 | écrou de sécurité | 301001261 | 2.90 € |
| 4 | écrou | 12496 | 2.90 € |
| 5 | habillage bas/droit | 301001215 | 13.75 € |
| 6 | vis | 3913 | 2.90 € |
| 7 | habillage haut/droit | 301001188 | 16.65 € |
| 8 | habillage haut/gauche | 301001187 | 18.75 € |
| 9 | habillage bas/gauche | 301001214 | 14.50 € |
|
|

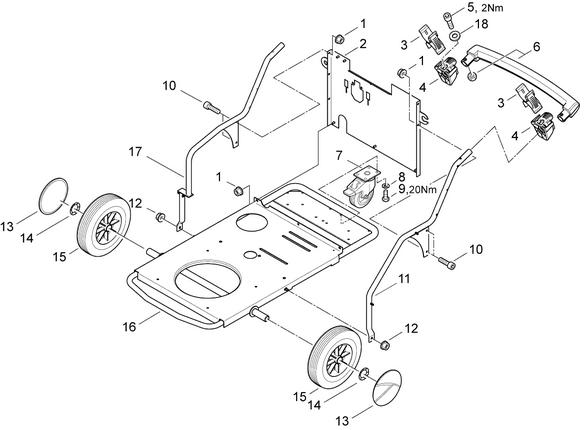

| CHÂSSIS | vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | écrou | 12496 | 2.90 € |
| 2 | cache arrière | 301001256 | 80.40 € |
| 3 | support lance | 101117964 | 9.40 € |
| 4 | support | 301001283 | 6.10 € |
| 5 | vis | 15045 | 2.90 € |
| 6 | poignée pré assemblée | 301000447 | 17.75 € |
| 7 | roulette pivotante | 46361 | 53.35 € |
| 8 | rondelle | 2762 | 2.90 € |
| 9 | vis | 5370 | 2.10 € |
| 10 | vis | 3913 | 2.90 € |
| 11 | cadre gauche | 301001251 | 60.40 € |
| 12 | écrou | 61467 | 2.10 € |
| 13 | enjoliveur | 301001076 | 2.90 € |
| 14 | circlip | 1813799 | 2.90 € |
| 15 | roue | 301000989 | 27.45 € |
| 16 | châssis | 301002481 | 357.00 € |
| 17 | tube de châssis | 301002488 | 99.15 € |
| 18 | rondelle | 2764 | 1.05 € |
|
|

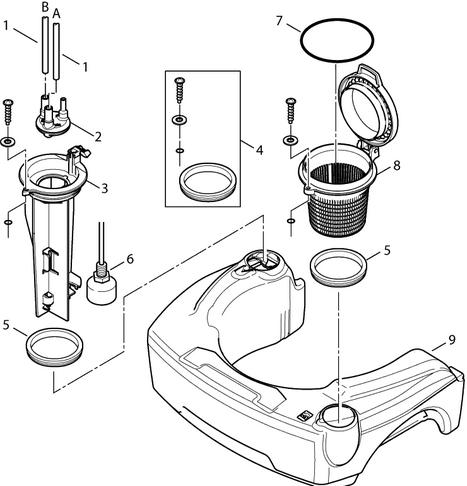

| RÉSERVOIR FIOUL | vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | tube | 17710 | 3.15 € |
| 2 | bouchon | 301001276 | 4.35 € |
| 3 | support capteur de niveau | 301001262 | 6.10 € |
| 5 | joint | 301000620 | 4.90 € |
| 6 | contact flotteur | 301001196 | 25.50 € |
| 7 | joint | 909100173 | 2.90 € |
| 8 | filtre | 301001292 | 8.50 € |
| 9 | réservoir fioul | 301001208 | 101.00 € |
|
|

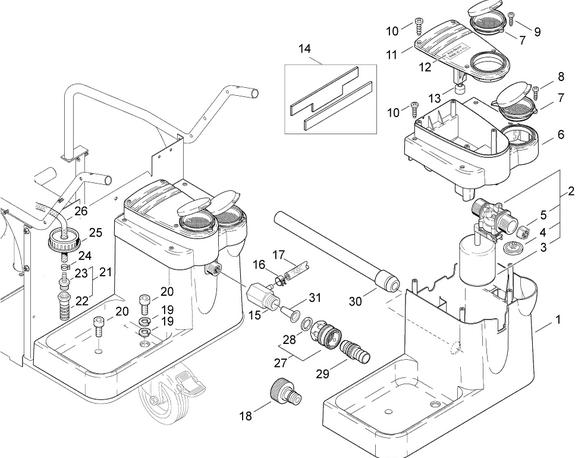

| BAC TAMPON | vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | bac tampon | 301000563 | 32.35 € |
| 2 | vanne flotteur | 63347 | 66.05 € |
| 3 | flotteur | 62877 | 29.40 € |
| 4 | membrane caoutchouc | 62878 | 29.40 € |
| 5 | filtre flotteur | 34218 | 7.10 € |
| 6 | couvercle du réservoir | 301000562 | 11.70 € |
| 7 | couvercle réservoir détergent | 301000561 | 2.90 € |
| 8 | vis | 18086 | 2.90 € |
| 9 | vis | 5606 | 2.90 € |
| 10 | vis | 56727 | 2.90 € |
| 11 | couvercle réservoir | 301000560 | 5.15 € |
| 12 | adhésif anti-stone | 301000932 | 2.90 € |
| 13 | flotteur anti-calcaire | 301000695 | 25.50 € |
| 14 | jeu de joints | 101117872 | 13.09 € |
| 15 | entrée d'eau | 101117873 | 16.90 € |
| 16 | collier | 11654 | 2.15 € |
| 17 | tuyau | 101406100 | 18.90 € |
| 18 | raccord tuyau flexible | 32541 | 5.75 € |
| 20 | vis | 8892 | 2.10 € |
| 21 | kit crépine de réservoir détergent | 107145440 | 26.25 € |
| 22 | crépine | 3205 | 14.50 € |
| 23 | raccord cannelé | 5283 | 12.80 € |
| 25 | bouchon percé | 301001004 | 5.35 € |
| 27 | raccord rapide | 1602945 | 29.15 € |
| 28 | joint | 3001237 | 2.90 € |
| 29 | raccord rapide entrée | 1605955 | 33.35 € |
| 30 | tuyau d'aspiration | 31000569 | 11.75 € |
| 31 | filtre eau | 101117926 | 9.90 € |
|
|

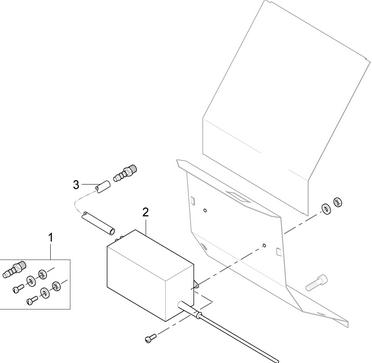

| POMPE ANTI-CALCAIRE | vue N° 5 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | kit visserie fixation | 101117831 | 15.40 € |
| 2 | pompe anti-calcaire 35ml | 101117826 | 149.00 € |
| 3 | kit tuyau pompe | 101117833 | 15.80 € |
|
|

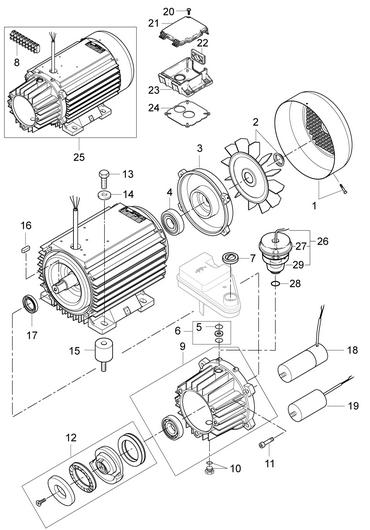

| MOTEUR | vue N° 6 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| HUILE DE POMPE BIDON 1 LITRE | 107144146 | 40.80 € | |
| 1 | protection ventilateur | 107144126 | 4.30 € |
| 2 | ventilateur | 107144125 | 5.30 € |
| 2 | joint + ventilateur | 107144124 | 19.30 € |
| 3 | couvercle de roulement | 31000148 | 20.30 € |
| 4 | roulement arrière de pompe | 31000149 | 19.05 € |
| 4 | roulement arrière de pompe | 31000151 | 41.15 € |
| 5 | joint | 3004221 | 1.05 € |
| 6 | kit réparation réservoir | 101117818 | 12.95 € |
| 7 | bouchon réservoir fioul | 301003168 | 15.85 € |
| 8 | kit dominos de raccordement | 101117839 | 22.75 € |
| 9 | kit couvercle pompe avec roulement | 107144113 | 167.00 € |
| 10 | bouchon huile avec joint | 107144135 | 17.15 € |
| 11 | kit vis de pompe | 107144142 | 13.45 € |
| 12 | disque oblique 10.9 ° pour 4-55 | 107144115 | 168.00 € |
| disque oblique 10.2 ° pour 4-44(3x200V-50Hz) et 4-50(3x400V-50Hz) | 107144116 | 168.00 € | |
| disque oblique 9.15° pour 5-55(5.5Kw) 4-43(3x400V) et 4-55(3x220-460V 60Hz) | 107144118 | 168.00 € | |
| disque oblique 8.4° pour 4-44(3x200V 60Hz) et 4-50 (3x220-440V 60Hz) | 107144119 | 172.00 € | |
| disque oblique 8.7° pour 4-39 | 107144123 | 135.00 € | |
| disque oblique 6.1° pour 4-25(230/1/50) | 107144150 | 151.00 € | |
| 13 | vis | 32964 | 2.10 € |
| 14 | rondelle | 4827 | 2.10 € |
| 15 | silentbloc | 107318091 | 52.65 € |
| 16 | clavette vilebrequin | 19639 | 2.90 € |
| 17 | bague obturateuse | G120414 | 22.45 € |
| 18 | kit condensateur 100 µF | 101118003 | 45.35 € |
| 19 | condensateur 70 µF | 101118002 | 42.45 € |
| 20 | vis | 10028 | 2.50 € |
| 21 | couvercle boitier | 301000782 | 5.65 € |
| 22 | couvercle | 17106 | 7.20 € |
| 23 | boitier électrique | 301000781 | 4.45 € |
| 24 | joint | 301000845 | 2.10 € |
| 25 | moteur 5.5kw 230/400V 50Hz pour 4-50 et 4-55 | 107144129 | 1 142.00 € |
| moteur 4kw 230-400/220-440V 50-60Hz pour 4-39 et 4-43 | 107144133 | 668.00 € | |
| moteur 2.6 kw 23/1/50Hz pour 4-25 | 107144134 | 820.00 € | |
| 26 | jauge d'huile (à partir du N° de série 2010953181) | 301000616 | 41.10 € |
| 27 | couvercle flotteur (à partir du N° de série 2010953181) | 301000615 | 2.90 € |
| 28 | joint (à partir du N° de série 2010953181) | 56554 | 2.90 € |
| 29 | réservoir huile (à partir du N° de série 2010953181) | 301000614 | 2.90 € |
|
|

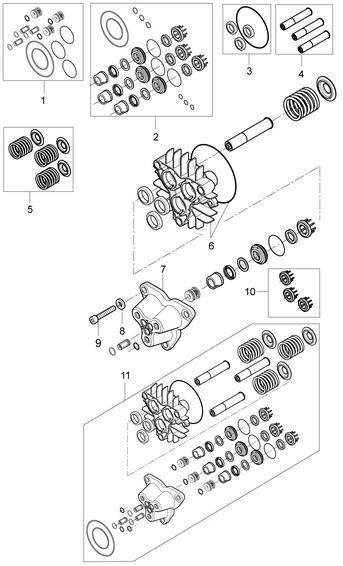

| POMPE | vue N° 7 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | kit clapets | 107144100 | 64.40 € |
| 2 | kit joints complet | 101118097 | 99.95 € |
| 3 | kit joints d'huile | 107144102 | 31.55 € |
| 4 | kit 3 pistons | 107144103 | 168.00 € |
| 5 | kit ressorts et bagues | 107144104 | 67.10 € |
| 6 | guide pistons | 107144140 | 121.00 € |
| 7 | culasse | 107140920 | 189.00 € |
| 8 | rondelle | 107141727 | 3.35 € |
| 9 | vis | 107141513 | 9.05 € |
| 10 | support de joint | 107140919 | 9.40 € |
| 11 | pompe | 101118096 | 524.00 € |
|
|

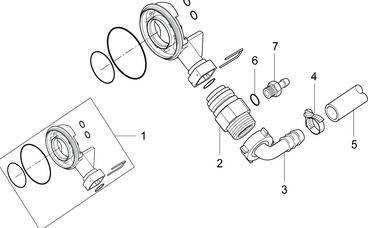

| ENTRÉE D'EAU | vue N° 8 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | entrée d'eau | 101117929 | 16.00 € |
| 2 | raccord entrée d'eau | 101117877 | 22.60 € |
| 3 | raccord coudé | 5613 | 7.75 € |
| 4 | clip | 9262 | 4.35 € |
| 5 | tuyau aspiration | 31000569 | 11.75 € |
| 6 | joint | 3001237 | 2.90 € |
| 7 | raccord entrée d'eau | 101117778 | 6.70 € |
| 7 | raccord D 2.0 | 101117953 | 16.35 € |
|
|

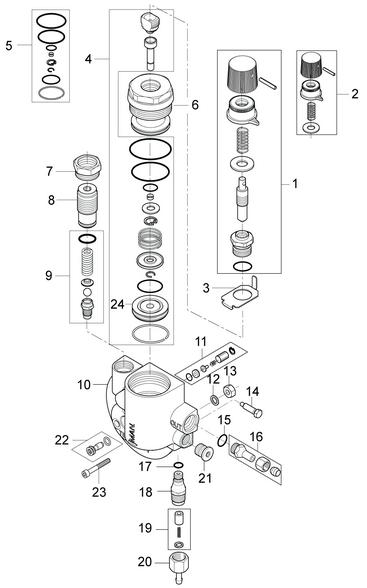

| BY-PASS | vue N° 9 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | régulateur débit d'eau | 6200561 | 75.55 € |
| 2 | poignée soupape complète | 6008041 | 9.45 € |
| 3 | butée de bouton de régulation | 101117883 | 9.10 € |
| 4 | kit réparation by-pass | 1118546 | 103.00 € |
| 5 | kit joints régulateur | 101117884 | 12.00 € |
| 6 | vis by-pass | 6150642 | 64.60 € |
| 7 | contre écrou | 6100928 | 9.10 € |
| 8 | vis de réglage | 6100940 | 15.55 € |
| 9 | kit soupape de sécurité | 1118512 | 22.65 € |
| 10 | corps régulateur | 101117885 | 113.00 € |
| 11 | kit soupape by-pass | 101117886 | 9.85 € |
| 12 | joint | 3001377 | 6.60 € |
| 13 | contre écrou | 6150680 | 2.90 € |
| 14 | vis de réglage | 101117887 | 12.90 € |
| 15 | joint | 1801075 | 2.90 € |
| 16 | raccord fileté | 6220554 | 25.60 € |
| 17 | joint | 3000296 | 2.90 € |
| 18 | corps de clapet de décharge | 101117890 | 16.15 € |
| 19 | kit réparation | 1119317 | 39.30 € |
| 20 | raccord | 6221529 | 5.90 € |
| 21 | bouchon | 101117924 | 6.65 € |
| 22 | clapet de décharge | 107144137 | 16.80 € |
| 23 | kit vis de pompe | 107144142 | 13.45 € |
| 24 | piston pour by-pass | 107141735 | 18.95 € |
|
|

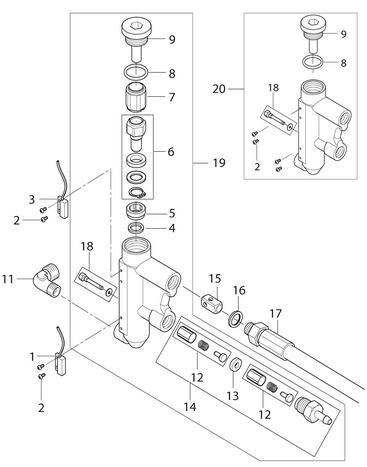

| CONTRÔLEUR DE DÉBIT | vue N° 10 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | contact flow | 101117891 | 32.25 € |
| 2 | vis | 101118033 | 3.80 € |
| 3 | kit contact | 101117800 | 18.20 € |
| 4 | joint | 3001112 | 2.90 € |
| 5 | bague | 6201534 | 13.35 € |
| 6 | clapet anti retour | 101117896 | 24.20 € |
| 7 | piston | 6350454 | 40.25 € |
| 8 | joint | 3000825 | 2.90 € |
| 9 | bouchon contrôleur de débit | 101117899 | 32.25 € |
| 11 | coude | 1603119 | 24.15 € |
| 12 | kit réparation | 1119566 | 12.80 € |
| 13 | siège | 6201535 | 6.60 € |
| 14 | kit réparation | 1119318 | 72.05 € |
| 15 | piston | 6101038 | 18.85 € |
| 16 | joint | 1801075 | 2.90 € |
| 17 | flexible DN8 700mm | 101117907 | 78.90 € |
| 18 | kit vis d'arrêt | 101118010 | 11.25 € |
| 19 | contrôleur de débit | 101118012 | 184.00 € |
| 20 | kit contrôleur de débit | 101118032 | 102.00 € |
|
|

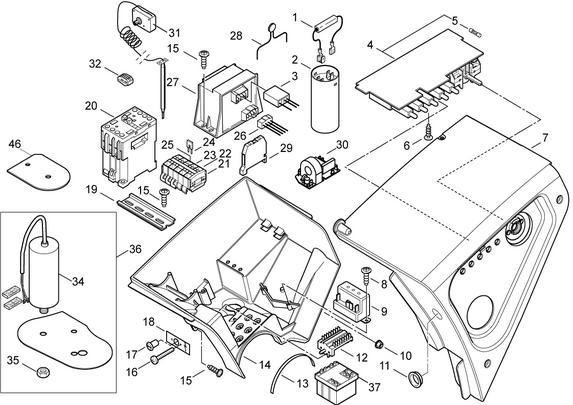

| BOITIER ELECTRIQUE | vue N° 11 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | résistance | 301000402 | 16.10 € |
| 2 | condensateur 98µF | 301001056 | 45.20 € |
| 3 | câble 2 pôles 230V pour 4-26, 4-29 et 4-25 FAX | 301001236 | 11.60 € |
| câble 2 pôles 400V pour 4-43, 4-50, 4-58 et 4-44 | 301001237 | 8.20 € | |
| câble 3 pôles | 301001238 | 18.35 € | |
| 4 | platine électronique | 301001231 | 345.00 € |
| 5 | fusible D5x20 2A 250V | 103821729 | 2.20€ |
| fusible 6.3 A D5x20 | 3812385 | 4.65 € | |
| 6 | vis auto taraudeuse | 16860 | 2.10 € |
| 7 | couvercle | 301001212 | 22.45 € |
| 9 | relais | 11060 | 96.85 € |
| 10 | écrou | 12496 | 2.90 € |
| 11 | bouchon | 63800 | 22.95 € |
| 12 | bornier étoile/triangle | 301000293 | 29.50 € |
| 13 | joint | 301001811 | 3.15 € |
| 14 | coffret électrique | 301001210 | 24.05 € |
| 15 | vis | 10028 | 2.50 € |
| 16 | vis | 40045 | 2.10 € |
| 17 | bouton tournant | 64580 | 5.05 € |
| 18 | autocollant | 64586 | 4.90 € |
| 19 | support | 22290 | 20.15 € |
| 20 | contacteur pour 4-43 fax et 4-50 | 103822301 | 19.80 € |
| contacteur pour 4-29 et 4-31 | 103822306 | 19.30 € | |
| contacteur pour 4-44 et 4-58 | 103822313 | 33.15 € | |
| contacteur pour 4-26 et 4-43 | 103822317 | 61.40 € | |
| 21 | bornier | 301000689 | 2.10 € |
| 22 | bornier gris | 301000688 | 5.60 € |
| 23 | bornier gris | 301000687 | 4.55 € |
| 24 | cavalier | 301000683 | 3.05 € |
| 25 | bornier | 301000686 | 5.20 € |
| 26 | câble connecteur | 301000722 | 15.20 € |
| 27 | transformateur 230/400-24V/8V T70 | 101117724 | 77.70 € |
| transformateur 220 AT-460V-24V pour 4-25fax et 4-58 | 301001059 | 136.00 € | |
| 28 | limiteur courant | 301002353 | 43.15 € |
| 30 | carte électronique | 301001991 | plus au tarif |
| 31 | sonde de surchauffe | 101117723 | 50.75 € |
| 32 | bornier | 301001229 | 2.50 € |
| 34 | kit condensateur 100 µF | 101118003 | 45.35 € |
| 35 | écrou | 61467 | 2.10 € |
| 36 | kit de démarrage | 101118048 | 55.10 € |
| 37 | relais de démarrage pour 4-25 | 31000485 | 119.00 € |
|
|

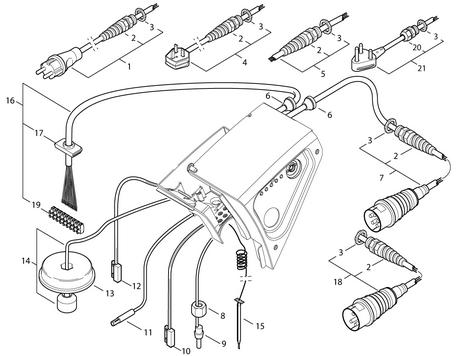

| CÂBLE ELECTRIQUE | vue N° 12 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | câble 3G1.5x6.0M 1x220-230V 50-60Hz | 301000829 | 39.70 € |
| 2 | presse étoupe | 909100043 | 6.15 € |
| 3 | écrou | 909100019 | 3.15 € |
| 4 | câble 3G1.5x6.0M GB | 301000912 | 37.15 € |
| 5 | câble 4G2.5x6.0M 3x230/400V 3x220/460V 60Hz | 301000833 | 51.45 € |
| câble 4G1.5x6.0M 3x400V 50Hz EU | 301000834 | 48.05 € | |
| 6 | presse étoupe | 3803780 | 7.35 € |
| 8 | capuchon écrou | 1081 | 2.90 € |
| 9 | sonde température | 301000730 | 48.80 € |
| 10 | contact flow | 101117891 | 32.25 € |
| 11 | détecteur de flamme | 301000729 | 33.55 € |
| 12 | kit contact | 101117800 | 18.20 € |
| 13 | couvercle flotteur | 301000615 | 2.90 € |
| 14 | contact flotteur | 301001196 | 25.50 € |
| 15 | sonde de surchauffe | 101117723 | 50.75 € |
| 17 | plaque de maintien | 17106 | 7.20 € |
| 18 | câble H07BQ F 3G4x6.0 CEE 32A 4H | 301001992 | 354.00 € |
| 19 | kit dominos | 101117839 | 22.75 € |
|
|

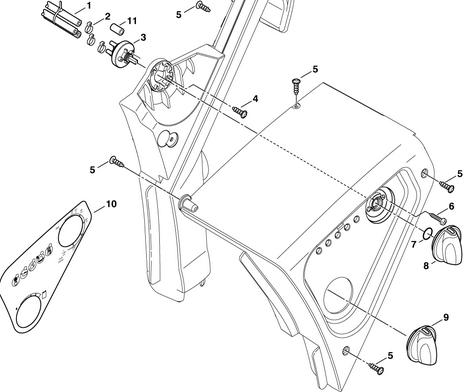

| BOITIER DE COMMANDE | vue N° 13 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | tuyau DN6x3-5M | 101406100 | 18.90 € |
| 2 | collier | 11654 | 2.15 € |
| 3 | soupape de dosage | 301001000 | 15.20 € |
| 4 | vis | 1814730 | 2.90 € |
| 5 | vis | 1814614 | 2.90 € |
| 6 | vis | 19527 | 2.10 € |
| 7 | joint | 9868 | 2.80 € |
| 8 | bouton tournant | 909100204 | 4.85 € |
| 9 | bouton tournant bleu | 909100214 | 3.20 € |
| 10 | étiquette | 301001227 | 25.65 € |
| 11 | bouchon | 301001906 | 4.65 € |
|
|

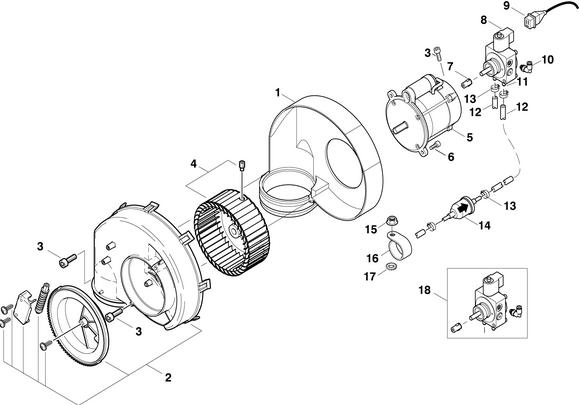

| POMPE FIOUL | vue N° 14 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | carter ventilateur | 301000495 | 45.10 € |
| 2 | couvercle | 301000852 | 28.70 € |
| 3 | vis | 32535 | 2.10 € |
| 4 | turbine ventilateur | 301000889 | 30.40 € |
| 5 | moteur de brûleur 230V 50Hz | 301000882 | 214.00 € |
| 6 | vis | 4697 | 2.90 € |
| 7 | entrainement pompe à fioul | 101117707 | 5.70 € |
| 8 | bobine | 3821089 | 35.85 € |
| 9 | câble de connection électrovanne fioul | 101117703 | 13.45 € |
| 10 | coude | 101117706 | 14.55 € |
| 11 | tuyau de connexion | 101117777 | 5.45 € |
| 12 | flexible caoutchouc D6 | 5226220 | 8.70 € |
| 13 | collier | 11654 | 2.15 € |
| 14 | filtre de pompe | 301002926 | 12.35 € |
| 15 | écrou | 12496 | 2.90 € |
| 18 | pompe fioul complète | 101117673 | 137.00 € |
|
|

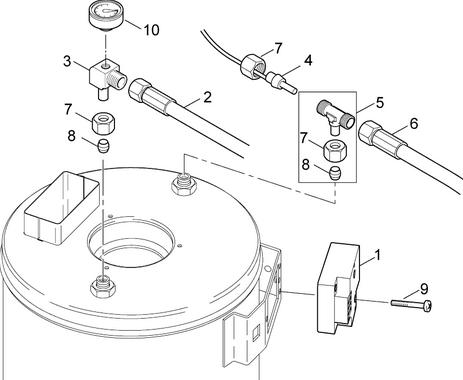

| TRANSFORMATEUR | vue N° 15 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | transfo | 101117759 | 68.50 € |
| 3 | coude | 101117911 | 35.75 € |
| 4 | sonde température | 301000730 | 48.80 € |
| 5 | raccord | 101118093 | 15.30 € |
| 6 | flexible | 301000855 | 34.10 € |
| 7 | capuchon | 1081 | 2.90 € |
| 8 | raccord olive | 1080 | 2.90 € |
| 9 | vis | 42236 | 2.80 € |
| 10 | manomètre | 301000246 | 21.80 € |
|
|

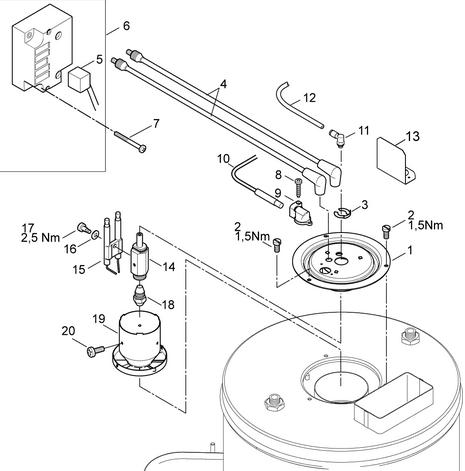

| GICLEUR ELECTRODES | vue N° 16 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | capot brûleur | 301000606 | 27.80 € |
| 2 | vis | 4820 | 2.45 € |
| 3 | circlip | 101117876 | 4.50 € |
| 4 | câble HT 7x500 danfoss | 101117760 | 33.25 € |
| 5 | câble alim transfo Ht | 101117756 | 27.10 € |
| 6 | transformateur d'allumage | 101117660 | 75.25 € |
| 7 | vis | 42236 | 2.80 € |
| 8 | vis | 5606 | 2.90 € |
| 9 | support | 301000934 | 2.90 € |
| 10 | détecteur de flamme | 301000729 | 33.55 € |
| 11 | raccord 4/M5 autofix | 101117913 | 11.45 € |
| 12 | tube D4x1 | 909100141 | 3.75 € |
| 13 | équerre pour cellule flamme | 101117922 | 11.20 € |
| 14 | support de buse | 101117915 | 46.05 € |
| 15 | kit électrode allumage | 301150009 | 38.85 € |
| 16 | rondelle | 909100144 | 2.90 € |
| 17 | vis M4x4.5 | 909100143 | 4.90 € |
| 18 | gicleur 1.0 GAL/H | 2802712 | 29.70 € |
| gicleur 1.25 GAL/H | 61659 | 28.90 € | |
| 19 | déflecteur | 301001278 | 18.70 € |
| chicane 4-25 | 301001683 | 18.80 € | |
| 20 | vis M3x4 | 51848 | 2.50 € |
|
|

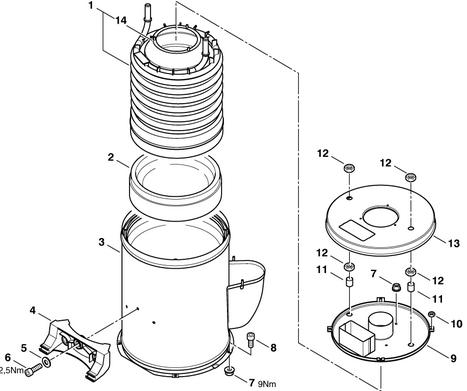

| CHAUDIERE | vue N° 17 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | serpentin INOX | 301001370 | 1 506.00 € |
| serpentin | 301001371 | 380.00 € | |
| 2 | isolation D310x79 | 301001367 | 137.00 € |
| 3 | jupe complète | 301001364 | 240.00 € |
| 4 | charnière | 301001260 | 18.30 € |
| 6 | vis M5x30 | 3873 | 2.10 € |
| 7 | écrou M6 | 12496 | 2.90 € |
| 8 | vis M6x12 | 3913 | 2.90 € |
| 9 | couvercle chaudière | 301001773 | 71.15 € |
| 10 | écrou M6 | 12263 | 2.10 € |
| 11 | bague D19x1.5x12 | 301000582 | 4.10 € |
| 12 | écrou M18x1.5 | 7012 | 2.10 € |
| 13 | couvercle de chaudière | 301000534 | 31.20 € |
| 14 | cône chaudière | 301000541 | 51.95 € |
| 15 | kit condensateur 100 µF | 101118003 | 45.35 € |
| 16 | condensateur 70 µF | 101118002 | 42.45 € |
| 19 | écrou | 61467 | 2.10 € |
| 20 | kit de démarrage | 101118048 | 55.10 € |
|
|
| RACCORDS ET CARTERS | vue N° 18 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | flexible HP DN8 650 mm | 301000855 | 34.10 € |
| 2 | raccord coudé | 101118094 | 26.55 € |
| 3 | capuchon écrou | 1081 | 2.90 € |
| 4 | raccord olive | 1080 | 2.90 € |
| 5 | raccord droit | 301000627 | 47.10 € |
| 6 | joint torique | 42768 | 2.90 € |
| 7 | coupleur rapide | 1600493 | 6.25 € |
| 8 | vis | 3913 | 2.90 € |
| 9 | tôle | 301001254 | 25.40 € |
| 10 | tôle | 301001255 | 26.65 € |
| 11 | flasque droit | 301001190 | 19.25 € |
| 12 | vis | 1814614 | 2.90 € |
| 13 | flasque gauche | 301001189 | 19.25 € |
| 14 | joint | 301001811 | 3.15€ |
|
|

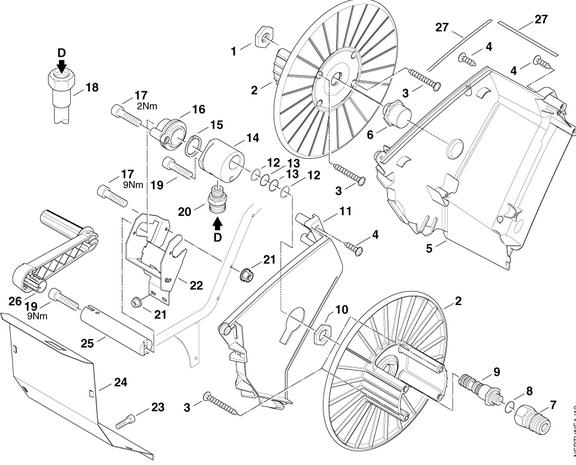

| ENROULEUR | vue N° 19 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | écrou G3/8 inch | 909100145 | 6.90 € |
| 2 | flasque enrouleur | 301000775 | 24.50 € |
| 3 | vis K60x40 | 909100153 | 2.10 € |
| 4 | vis K50x18 | 1814614 | 2.90 € |
| 5 | flasque gauche | 301001189 | 19.25 € |
| 6 | roulement | 301001266 | 8.20 € |
| 7 | coupleur rapide M3/8 inch | 1600493 | 6.25 € |
| 8 | joint | 1801075 | 2.90 € |
| 9 | vis creuse | 301000976 | 38.10 € |
| 10 | écrou hexagonal M24x1.5x6 | 62696 | 5.15 € |
| 11 | flasque droit | 301001190 | 19.25 € |
| 12 | bague | 63792 | 4.20 € |
| 13 | joint | 19620 | 2.90 € |
| 14 | douille connexion HP | 301000624 | 77.90 € |
| 15 | circlip | 1802057 | 1.05 € |
| 16 | roulement | 301000849 | 2.90 € |
| 17 | vis M6x30 | 5945 | 2.50 € |
| 18 | flexible HP DN8x650 | 301000855 | 34.10 € |
| 19 | vis M6x40 | 9570 | 2.45 € |
| 20 | raccord | 54590 | 7.30 € |
| 21 | écrou M6 | 12496 | 2.90 € |
| 22 | support | 301001257 | 50.65 € |
| 23 | vis M6x12 | 3913 | 2.90 € |
| 24 | tôle | 301001254 | 25.40 € |
| 25 | adaptateur D28x140 | 301001263 | 37.65 € |
| 26 | poignée | 301000733 | 22.50 € |
| 27 | joint | 301001811 | 3.15 € |
|
|

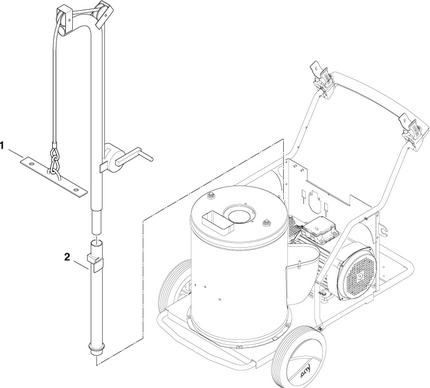

| MAT DE LEVAGE | vue N° 20 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | mat de levage | 301001078 | 524.00 € |
| 2 | support | 301001804 | 86.80 € |
|
|
