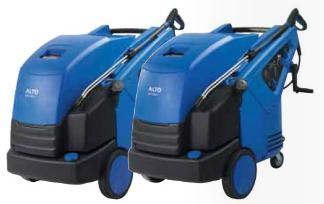

NEPTUNE 5 1450 trs:min | |
|
||
![]() |
données techniques |
MODÈLES |
||||
5-50 FA | 5-50 FAX | 5-61 FA | 5-61 FAX | ||
107146650 | 107146651 | 107146653 | 107146654 | ||
PRIX TARIF HT 2015 |
4 378.00 € | 4 725.00 € | 4 653.00 € | 5 070.00 € | |
pression de service | bars | 20 à 190 | 20 à 190 | 20 à 210 | 20 à 210 |
débit d'eau | l/h | 960 | 960 | 1110 | 1110 |
pompe axiale | trs/min | 1450 | 1450 | 1450 | 1450 |
puissance chaudière | kW | 80 | 80 | 85 | 85 |
température eau/vapeur | °C | 90/150 | 90/150 | 90/150 | 90/150 |
consommation fioul | Kg/h | 3.9 | 3.9 | 4.6 | 4.6 |
réservoir fioul | l | 35 | 35 | 35 | 35 |
dimensions l x L x h | cm | 119 x 70.2 x 98.7 | |||
poids | Kg | 160 | 165 | 160 | 165 |
puissance consommée | kW | 6 | 6.1 | 7.6 | 7.8 |
voltage/phase/fréquence/ampère | V/~Hz/A | 400/3/50/12.2 | 400/3/50/12.2 | 400/3/50/15.4 | 400/3/50/15.8 |
longueur câble électrique | m | 5 | 5 | 5 | 5 |
capacité du réservoir détergent | l | 15 + 10 | 15 + 10 | 15 + 10 | 15 + 10 |
calibre buse | 0500 | 0500 | 0550 | 0550 | |
CARACTÉRISTIQUES |
|||||
pistons / nombre de pistons | céramique/ 3 | céramique/ 3 | céramique/ 3 | céramique/ 3 | |
marche arrêt automatique temporisé | ● | ● | ● | ● | |
sécurité manque flamme brûleur | ● | ● | ● | ● | |
sécurité manque fioul + huile pompe | ● | ● | ● | ● | |
enrouleur de flexible | ● | ● | ● |
Équipement standard |
|||
NEPTUNE 5-50 FA
|
Désignations |
Références |
P.U. HT 2015 |
pistolet ERGO 2000 raccord tournant | 106403122 | 120.00 € | |
lance complète Tornado Plus 104 cm | 106403010 | 163.00 € | |
buse Tornado Plus 0500 | 101119741 | 37.15 € | |
flexible 10M DN8 5/16" | 101405770 | 166.00 € | |
raccord laiton entrée d'eau | 61369 | 22.60 € | |
kit anti cintrage/joints/coupleurs | 101119496 | 46.95 € | |
NEPTUNE 5-50 FAX
|
pistolet ERGO 2000 raccord tournant | 106403122 | 120.00 € |
lance complète Tornado Plus 104 cm | 106403010 | 163.00 € | |
buse Tornado Plus 0500 | 101119741 | 37.15 € | |
flexible 20 M DN8 5/16" | 301001101 | 277.00 € | |
raccord laiton entrée d'eau | 61369 | 22.60 € | |
kit anti cintrage/joints/coupleurs | 101119496 | 46.95 € | |
enrouleur | 301001131 | € | |
NEPTUNE 5-61 FA
|
pistolet ERGO 2000 raccord tournant | 106403122 | 120.00 € |
lance complète Tornado Plus 104 cm | 106403010 | 163.00 € | |
buse Tornado Plus 0550 | 101119743 | 37.15 € | |
flexible 10 M DN8 5/16" | 101405770 | 166.00 € | |
raccord laiton entrée d'eau | 61369 | 22.60 € | |
kit anti cintrage/joints/coupleurs | 101119496 | 46.95 € | |
NEPTUNE 5-61 FAX
|
pistolet ERGO 2000 raccord tournant | 106403122 | 120.00 € |
lance Tornado Plus 104 cm | 106403010 | 163.00 € | |
buse Tornado Plus 0550 | 101119743 | 37.15 € | |
flexible DN8 5/16" 20 mètres | 301001101 | 277.00 € | |
raccord laiton entrée d'eau | 61369 | 22.60 € | |
kit anti cintrage/joints/coupleurs | 101119496 | 46.95 € | |
enrouleur | 301001131 | € |
ACCESSOIRES |
voir page accessoires ici |

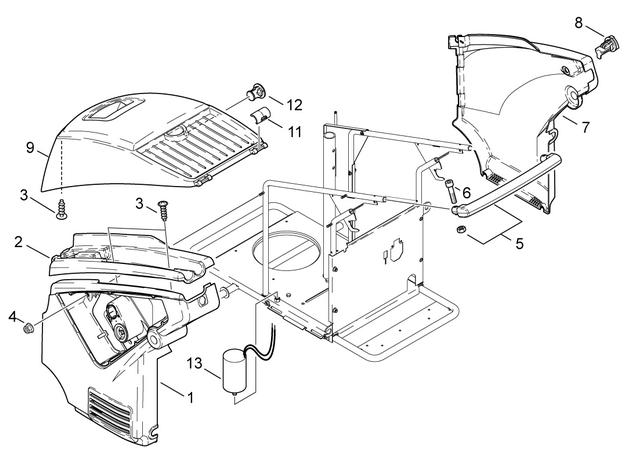

CAPOT
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | habillage gauche | 301000455 | 75.70 € |
2 | habillage | 301000454 | 33.50 € |
3 | vis | 1814614 | 2.45 € |
4 | écrou | 12496 | 2.45 € |
3 | poignée pré-assemblée | 301000447 | 15.40 € |
6 | vis | 5945 | 2.10 € |
7 | habillage droit | 301000456 | 53.95 € |
8 | verrou d'habillage | 301000585 | 2.45 € |
9 | capot neptune 5 bleu | 301000450 | 93.35 € |
11 | clip de fermeture | 301000457 | 7.35 € |
12 | verrou de capot | 301000584 | 2.45 € |

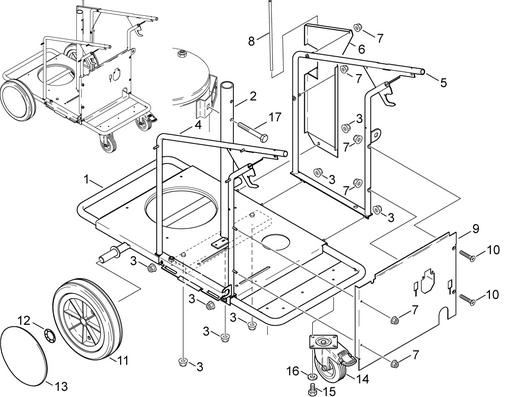

CHÂSSIS
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | châssis | 301000510 | 196.00 € |
2 | tube central | 301000525 | 40.00 € |
3 | écrou | 61467 | 2.45 € |
4 | cadre gauche | 301000518 | 58.40 € |
5 | cadre droit | 301000519 | 75.70 € |
6 | plaque cache cadre droit | 301000521 | 37.80 € |
7 | écrou | 12496 | 2.45 € |
8 | goujon | 301000706 | 6.30 € |
9 | plaque cache arrière | 301000523 | 28.15 € |
10 | vis | 8947 | 2.45 € |
11 | roue antitrace | 6184074 | 40.90 € |
12 | circlip | 46363 | 2.45 € |
13 | enjoliveur bleu | 301001077 | 3.85 € |
14 | roue pivotante avec frein | 301000554 | 40.35 € |
15 | vis | 8919 | 2.45 € |
16 | rondelle | 2762 | 2.45 € |
17 | vis | 3453 | 2.45 € |

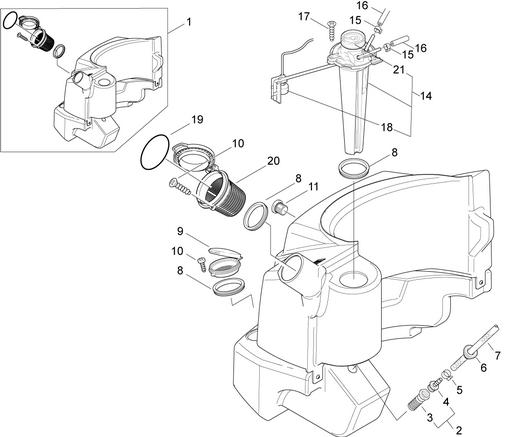

RÉSERVOIR
FIOUL/DÉTERGENT
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | réservoir fioul/détergent | 301000458 | 294.00 € |
3 | crépine | 3205 | 11.95 € |
4 | raccord cannelé | 5283 | 6.80 € |
5 | collier | 11654 | 1.85 € |
6 | joint | 301000618 | 3.15 € |
7 | tuyau | 101406100 | 15.25 € |
8 | joint | 301000620 | 4.20 € |
9 | couvercle réservoir détergent | 301000561 | 2.45 € |
10 | vis | 18086 | 2.45 € |
11 | manchon | 6180906 | 4.75 € |
14 | jauge fioul | 301000644 | 52.75 € |
15 | collier | 301001133 | 2.10 € |
16 | flexible caoutchouc D6 1.5m | 5226220 | 7.55 € |
17 | vis | 5606 | 2.45 € |
18 | contact flotteur | 301001196 | 22.15 € |
19 | joint | 909100173 | 2.45 € |
20 | filtre | 301001292 | 7.35 € |
21 | couvercle | 301000634 | 6.30 € |

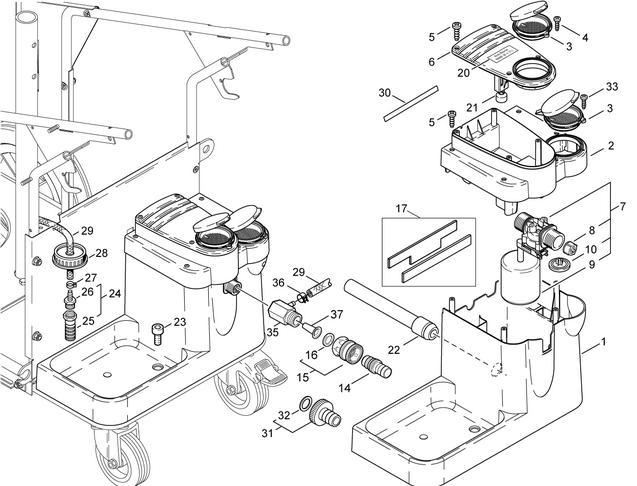

BAC TAMPON
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | bac tampon | 301000563 | 28.15 € |
2 | couvercle réservoir | 301000562 | 10.15 € |
3 | couvercle réservoir détergent | 301000561 | 2.45 € |
4 | vis | 5606 | 2.45 € |
5 | vis | 56727 | 2.45 € |
6 | couvercle réservoir | 301000560 | 4.45 € |
7 | vanne flotteur | 63347 | 57.55 € |
8 | filtre flotteur | 34218 | 6.10 € |
9 | flotteur | 62877 | 25.60 € |
10 | membrane caoutchouc | 62878 | 25.60 € |
14 | raccord rapide entrée | 1600659 | 13.40 € |
14 | mamelon D39x32 | 1605872 | 35.30 € |
15 | raccord rapide | 1602945 | 25.65 € |
16 | joint | 3001237 | 2.45 € |
18 | clapet anti calcaire | 301001180 | 2.45 € |
19 | adhésif gradué anti-scale | 301000915 | 2.45 € |
20 | adhésif anti-stone | 301000932 | 2.45 € |
21 | flotteur anti-calcaire | 301000695 | 22.15 € |
22 | tuyau d'aspiration | 301001416 | 6.25 € |
23 | vis | 8892 | 2.45 € |
25 | crépine | 3205 | 11.95 € |
26 | raccord cannelé | 5283 | 6.80 € |
27 | collier | 11654 | 1.85 € |
28 | bouchon | 301001004 | 6.30 € |
29 | tuyau DN6 3-5m | 101406100 | 15.25 € |
30 | bande adhésive | 6250 | 4.10 € |
31 | raccord laiton entrée d'eau | 61369 | 31.60 € |
32 | joint | 46487 | 4.75 € |
33 | vis | 18086 | 2.45 € |
34 | tube | 909100141 | 2.45 € |
35 | entrée d'eau | 101117873 | 14.70 € |
27 | collier | 11654 | 1.85 € |
37 | filtre à eau | 101117926 | 6.30 e |

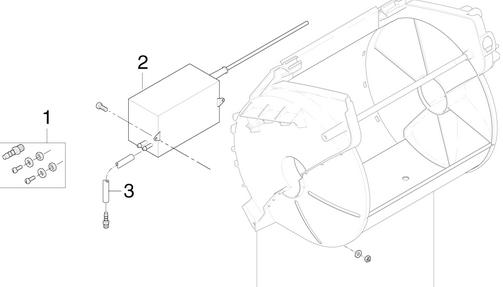

POMPE ANTICALCAIRE
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | kit visserie fixation pompe | 101117831 | 13.35 € |
2 | pompe anticalcaire 35 ML | 101117826 | 119.00 € |
2 | pompe anticalcaire 140 ML | 101117828 | 119.00 € |
3 | kit tuyau pompe | 101117833 | 12.55 € |

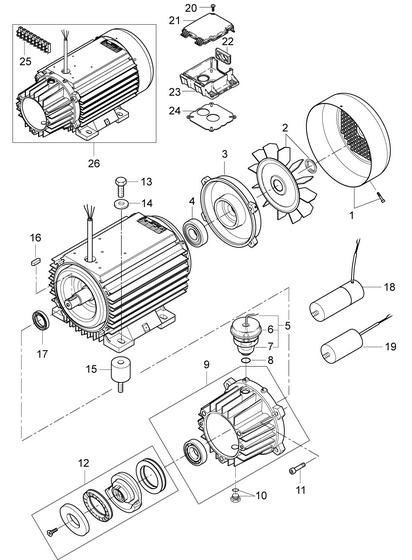

MOTEUR
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
HUILE DE POMPE bidon 1 litre | 107144146 | 32.50 € | |
2 | joint | 107144124 | 0.60 € |
5 | jauge d'huile | 301000616 | 35.80 € |
6 | couvercle flotteur | 301000615 | 2.45 € |
7 | réservoir d'huile | 301000614 | 2.45 € |
8 | joint torique | 56554 | 2.45 € |
9 | kit couvercle pompe avec roulement | 107144113 | 134.00 € |
10 | bouchon huile avec joint | 107144135 | 12.60 € |
11 | kit vis de pompe | 107144142 | 10.50 € |
12 | disque oblique 12 deg pour 5-61 | 107144114 | 183.00 € |
disque oblique 10.2 deg pour 5-47 3x200 50Hz et pour 5-50 | 107144116 | 114.00 € | |
disque oblique 9.85 deg pour 5-61 3x220-440V 60Hz | 107144117 | 114.00 € | |
disque oblique 9.15 deg pour 5-55 5.5Kw | 107144118 | 114.00 € | |
disque oblique 8.4 deg pour 5-47 3x200 60Hz | 107144119 | 114.00 € | |
13 | vis | 32964 | 2.45 € |
14 | rondelle | 4827 | 0.30 € |
15 | silentbloc | 107318091 | 36.25 € |
16 | clavette vilebrequin | 19639 | 2.45 € |
17 | bague | G120414 | 20.45 € |
20 | vis | 10028 | 2.20 € |
21 | couvercle boîtier | 301000782 | 4.85 € |
22 | insert | 17106 | 2.45 € |
23 | boîtier électrique | 301000781 | 5.25 € |
24 | joint | 301000845 | 2.10 € |
25 | kit dominos | 101117839 | 21.00 € |
26 | moteur 6.7 Kw 220-400/440/3-50/60Hz | 107144128 | 1 021.00 € |
moteur 5.5 Kw 230-400V 50Hz | 107144129 | 995.00 € |

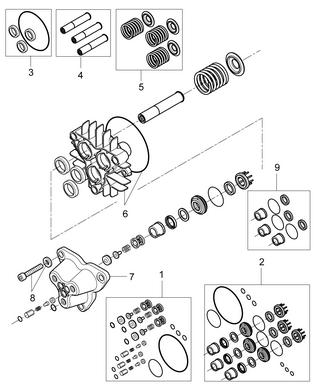

POMPE
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | kit de clapets | 107144100 | 56.10 € |
2 | kit de joints | 107144101 | 108.00 € |
3 | kit joints d'huile | 107144102 | 27.45 € |
4 | kit pistons | 107144104 | 54.85 € |
6 | culasse guide piston | 107144140 | 97.80 € |
7 | culasse | 107144139 | 158.00 € |
8 | kit vis | 107144141 | 11.85 € |
9 | kit joints | 101118044 | 15.00 € |

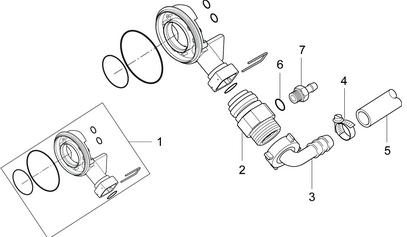

ENTRÉE D'EAU
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | entrée d'eau | 101117929 | 11.05 € |
2 | raccord entrée d'eau | 101117877 | 15.75 € |
3 | raccord coudé | 5613 | 6.70 € |
4 | clip | 9262 | 1.50 € |
5 | tuyau d'aspiration | 301000713 | 7.10 € |
6 | joint | 3001237 | 2.45 € |
7 | raccord entrée d'eau | 101117778 | 5.75 € |
7 | raccord D2.0 | 101117953 | 12.00 € |

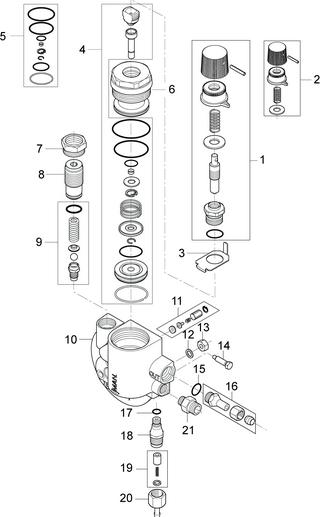

RÉGULATEUR DÉBIT D'EAU
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | régulateur débit d'eau | 6200561 | 55.60 € |
2 | poignée soupape complète | 6008041 | 12.85 € |
3 | butée de bouton de régulation | 101117883 | 6.30 € |
4 | kit réparation by-pass | 1118546 | 135.00 € |
5 | kit joint régulateur | 101117884 | 9.45 € |
6 | vis by-pass | 6150642 | 56.25 € |
7 | contre écrou | 6100928 | 7.90 € |
8 | vis de réglage | 6100940 | 13.50 € |
9 | kit soupape sécurité | 1118512 | 19.70 € |
10 | corps de régulateur | 101117885 | 78.75 € |
11 | kit soupape de by-pass | 101117886 | 7.90 € |
12 | joint | 3001377 | 5.70 € |
13 | contre écrou | 6150680 | 2.45 € |
14 | vis de réglage clapet | 101117887 | 9.45 € |
15 | joint | 1801075 | 2.45 € |
16 | raccord fileté | 6220554 | 22.25 € |
17 | joint | 3000296 | 2.45 € |
18 | corps de clapet de décharge | 101117890 | 12.60 € |
19 | kit réparation | 1119317 | 34.20 € |
20 | raccord | 6221529 | 4.10 € |
21 | raccord fileté 1/8 inch | 1602606 | 12.95 € |

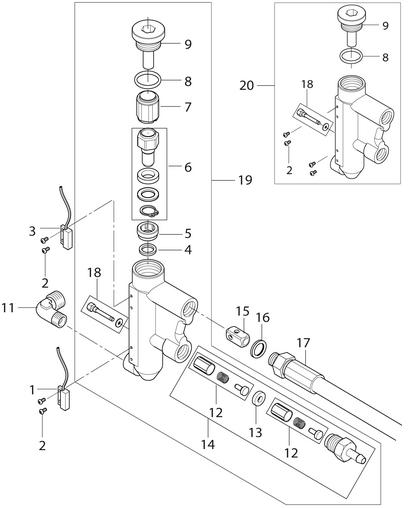

CONTRÔLEUR DE DÉBIT
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | contact flow | 101117891 | 22.05 € |
2 | vis | 101118033 | 0.90 € |
3 | kit contact | 101117800 | 12.60 € |
4 | joint | 3001112 | 2.45 € |
5 | bague | 6201534 | 11.55 € |
6 | clapet anti-retour | 101117896 | 12.60 € |
7 | piston | 6350454 | 35.05 € |
8 | joint | 3000825 | 2.45 € |
9 | bouchon contrôleur de débit | 101117899 | 22.05 € |
11 | coude | 1603119 | 21.00 € |
12 | kit réparation | 1119566 | 11.10 € |
13 | siège | 6201535 | 12.20 € |
14 | kit réparation | 1119318 | 62.80 € |
15 | piston | 6101038 | 16.35 € |
16 | joint | 1801075 | 2.45 € |
17 | flexible HP DN8 700mm | 101117907 | 53.55 € |
18 | kit vis d'arrêt →48/2010 | 101117910 | 15.75 € |
kit vis d'arrêt | 101118010 | 9.00 € | |
19 | contrôleur de débit →48/2010 | 101117909 | 152.00 € |
contrôleur de débit | 101118012 | 123.00 € | |
20 | kit remplacement contrôleur de débit | 101118032 | 69.00 € |

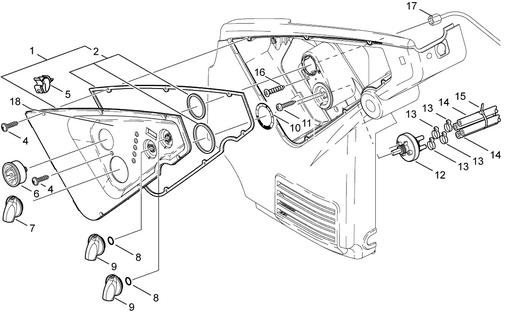

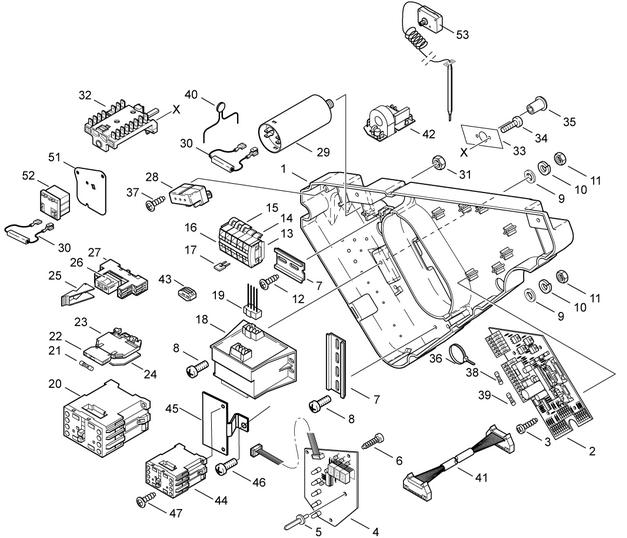

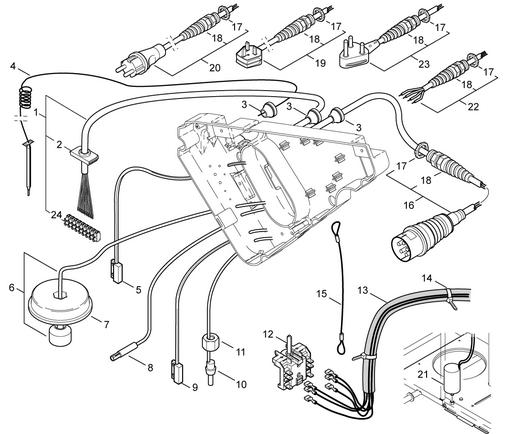

ÉLECTRICITÉ
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | support électrique intérieur | 301000679 | 32.20 € |
2 | platine électronique | 301000680 | 257.00 € |
2 | microprocesseur | 301002123 | 38.10 € |
3 | vis | 1805175 | 2.45 € |
4 | carte affichage | 301000678 | 124.00 € |
5 | axe potentiomètre | 301000636 | 2.45 € |
6 | vis | 11254 | 2.20 € |
7 | support | 22290 | 25.35 € |
8 | vis | 15146 | 2.10 € |
10 | rondelle | 1813773 | 2.45 € |
11 | écrou | 2760 | 2.45 € |
12 | vis auto taraudeuse | 16860 | 2.45 € |
13 | bornier | 301000689 | 2.45 € |
14 | bornier gris | 301000688 | 4.85 € |
15 | bornier | 301000686 | 8.95 € |
16 | bornier | 301000687 | 2.45 € |
17 | cavalier 2 pôles | 301000683 | 2.45 € |
18 | transformateur | 301000681 | 50.85 € |
transformateur 220AT-460V-24 | 301001059 | 71.25 € | |
19 | câble | 301000722 | 15.40 € |
20 | contacteur | 103822306 | 16.80 € |
contacteur 12-25A / 50Hz / 24V | 103822313 | 19.50 € | |
contacteur CJX2-D32-B7 24 | 103822317 | 132.00 € | |
21 | fusible 6.3A D5x20 | 3812385 | 2.45 € |
22 | support fusible | 3807914 | 14.70 € |
23 | bornier | 3807906 | 8.95 € |
24 | bornier | 301000734 | 2.45 € |
25 | support de relais | 301000684 | 2.45 € |
26 | relais 1 pôle | 26817 | 16.90 € |
27 | socle relais | 41573 | 21.70 € |
28 | relais klixon 220V | 11060 | 80.10 € |
29 | condensateur 98µF/330V | 301000403 | 37.95 € |
30 | résistance 15KOhm/7W | 301000402 | 14.00 € |
32 | bornier | 301000293 | 24.00 € |
33 | autocollant | 64586 | 6.30 € |
34 | vis | 40045 | 2.10 € |
35 | bouton tournant | 64580 | 2.45 € |
36 | attache câble | 15147 | 2.05 € |
38 | fusible 250V 2A D5x20 | 103821729 | 2.45 € |
39 | fusible 315mA | 24499 | 2.45 € |
40 | limiteur courant | 301002353 | 45.90 € |
41 | câblage 16 pol 1.3M | 301001995 | 38.85 € |
42 | carte électronique 24V | 301001991 | 145.00 € |
43 | bornier | 301001229 | 2.45 € |
53 | sonde de surchauffe | 101117723 | 41.80 € |
TABLEAU DE COMMANDE
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | cache tableau de commande | 301001095 | 69.85 € |
2 | kit étanchéité cache | 301000970 | 11.10 € |
4 | vis | 1814614 | 2.45 € |
5 | collier | 301001075 | 2.45 € |
6 | manomètre | 49473 | 28.25 € |
7 | bouton | 909100207 | 2.75 € |
8 | joint | 9868 | 2.50 € |
9 | bouton de commande | 909100206 | 2.75 € |
10 | adhésif | 301000786 | 4.85 € |
11 | vis | 1814730 | 2.45 € |
12 | soupape de dosage | 301001000 | 10.90 € |
13 | collier | 11654 | 1.85 € |
14 | tuyau | 101406100 | 15.25 € |
16 | vis | 11253 | 2.20 € |
17 | flexible | 60141 | 29.80 € |
ÉLECTRICITÉ
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
2 | insert | 17106 | 2.45 € |
3 | presse-étoupe TET 10-14C | 3803780 | 5.20 € |
presse-étoupe TET 14-20C | 3803798 | 5.75 € | |
4 | sonde de surchauffe | 101117723 | 41.80 € |
5 | kit contact | 101117800 | 12.60 € |
6 | contact flotteur | 301001196 | 22.15 € |
7 | couvercle flotteur | 301000615 | 2.45 € |
8 | détecteur de flamme | 301000729 | 29.20 € |
9 | contact flow | 101117891 | 22.05 € |
10 | sonde température | 301000730 | 42.50 € |
11 | capuchon écrou | 1081 | 2.45 € |
12 | bornier bouton M/A | 28877 | 9.80 € |
13 | faisceau transformateur | 301000719 | 13.85 € |
faisceau transformateur | 301000720 | 21.70 € | |
faisceau transformateur | 301000721 | 13.85 € | |
15 | clip de maintien | 301001091 | 16.75 € |
16 | câble | 301000834 | 34.55 € |
17 | écrou | 909100019 | 2.40 € |
18 | presse-étoupe | 909100043 | 6.35 € |
20 | câble 3G 1.5x6.0M | 301000829 | 34.55 € |
22 | câble 4G 2.5x6.0M | 301000833 | 44.80 € |
24 | kit dominos | 101117839 | 21.00 € |

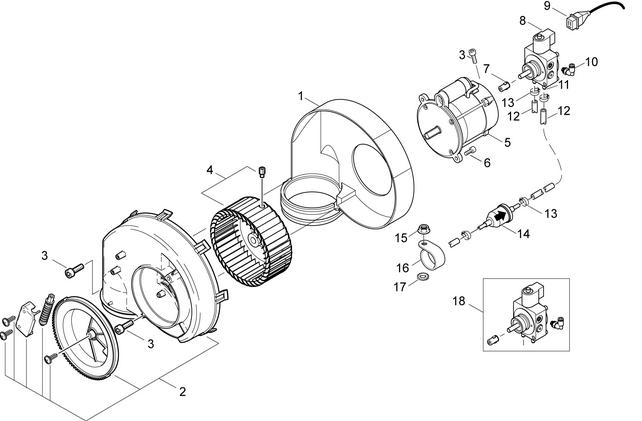

AIR
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | carter ventilateur | 101117704 | 54.60 € |
2 | couvercle | 301000852 | 25.20 € |
3 | vis | 32535 | 2.45 € |
4 | ventilateur | 301000889 | 26.45 € |
5 | moteur de brûleur | 101117710 | 214.00 € |
6 | vis | 4697 | 2.45 € |
7 | entraînement pompe fioul | 101117707 | 4.75 € |
8 | bobine | 3821089 | 40.10 € |
9 | câble de connection électrovanne fioul | 101117703 | 9.80 € |
10 | coude | 101117706 | 12.60 € |
12 | flexible caoutchouc | 5226220 | 7.55 € |
13 | collier | 11654 | 1.85 € |
14 | filtre de pompe | 301002926 | 10.70 € |
15 | écrou | 12496 | 2.45 € |
18 | pompe fioul complète | 101117673 | 118.00 € |

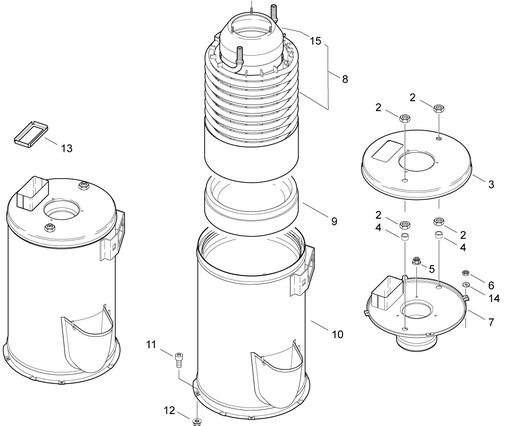

SERPENTIN
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
2 | écrou | 7012 | 2.45 € |
3 | couvercle chaudière | 301000534 | 17.40 € |
4 | bague | 301000582 | 3.70 € |
5 | écrou | 12496 | 2.45 € |
6 | écrou | 12263 | 2.45 € |
7 | couvercle brûleur | 301001838 | 149.00 € |
8 | serpentin | 301001098 | 383.00 € |
8 | serpentin inox | 301001341 | 1 877.00 € |
9 | embase isolation | 301000916 | 94.90 € |
10 | jupe complète | 301000968 | 182.00 € |
11 | vis | 3913 | 2.45 € |
13 | diaphragme | 301001224 | 25.85 € |
14 | rondelle | 2764 | 0.30 € |
15 | cône chaudière | 301000541 | 43.25 € |

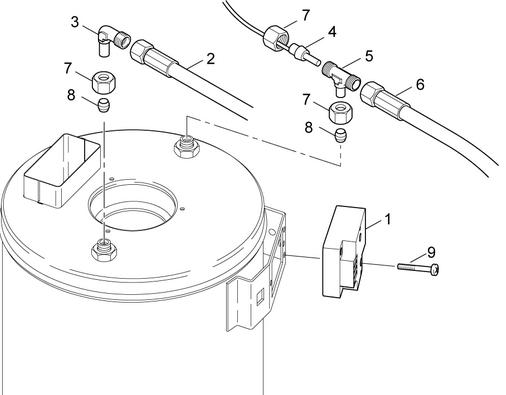

TRANSFO
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | transformateur | 101117759 | 47.25 € |
2 | flexible | 101117907 | 53.55 € |
3 | raccord coudé | 1504 | 11.25 € |
4 | flexible HP | 301000854 | 36.35 € |
5 | raccord | 4102 | 18.30 € |
6 | flexible HP | 301000855 | 29.65 € |
7 | capuchon | 1081 | 2.45 € |
8 | raccord olive | 1080 | 2.45 € |
9 | vis | 42236 | 2.50 € |

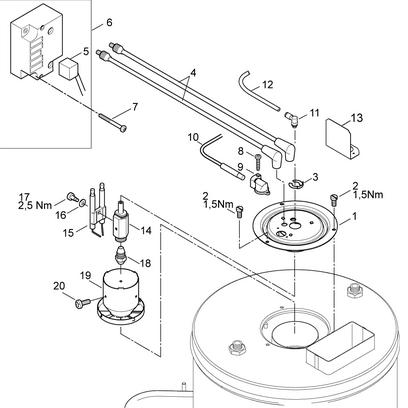

GICLEUR ÉLECTRODES
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | capot brûleur | 101117757 | 44.10 € |
2 | vis | 4820 | 2.05 € |
3 | circlips | 101117876 | 3.15 € |
4 | câble HT | 101117760 | 23.65 € |
5 | câble alimentation transfo | 101117756 | 18.90 € |
6 | transformateur d'allumage | 101117660 | 79.75 € |
7 | vis | 42236 | 2.50 € |
8 | vis | 5606 | 2.45 € |
9 | support | 301000934 | 2.45 € |
10 | détecteur de flamme | 301000729 | 29.20 € |
11 | raccord | 101117913 | 7.90 € |
12 | tube | 909100141 | 2.45 € |
13 | équerre pour cellule flamme | 101117922 | 7.90 € |
14 | support de buse | 101117915 | 31.50 € |
15 | kit électrode allumage | 301150009 | 33.85 € |
16 | rondelle | 909100144 | 2.45 € |
17 | vis | 909100143 | 4.20 € |
18 | gicleur fioul 1.75 GAL/H pour 5-50 et 5-61 | 301000886 | 27.55 € |
gicleur fioul 1.35 GAL/H pour 5-47 et SB | 301001068 | 24.40 € | |
19 | distributeur d'air | 301001834 | 19.30 € |
20 | vis | 51848 | 2.10 € |

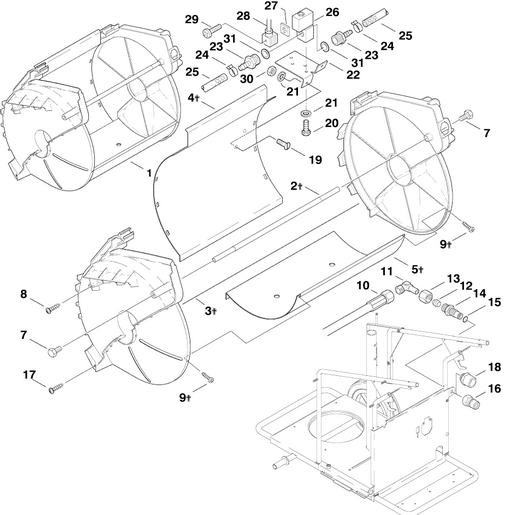

ENROULEUR
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | carter enrouleur | 301000708 | 114.00 € |
2 | barre guide | 301000668 | 34.35 € |
3 | flasque droit et gauche | 301001359 | 56.65 € |
4 | plaque | 301000602 | 31.00 € |
5 | plaque inférieure | 301000601 | 33.50 € |
7 | vis | 8919 | 2.45 € |
8 | vis | 11565 | 2.20 € |
9 | vis | 18086 | 2.45 € |
10 | flexible HP DN 8x650 | 301000855 | 29.65 € |
flexible HP DN 8x730 | 301000856 | 29.65 € | |
11 | raccord coudé | 1504 | 11.25 € |
12 | raccord olive | 1080 | 2.45 € |
13 | capuchon | 1081 | 2.45 € |
14 | raccord droit | 301000627 | 70.30 € |
15 | joint torique | 42768 | 2.45 € |
16 | coupleur rapide | 1600493 | 5.45 € |
17 | vis | 43341 | 2.45 € |

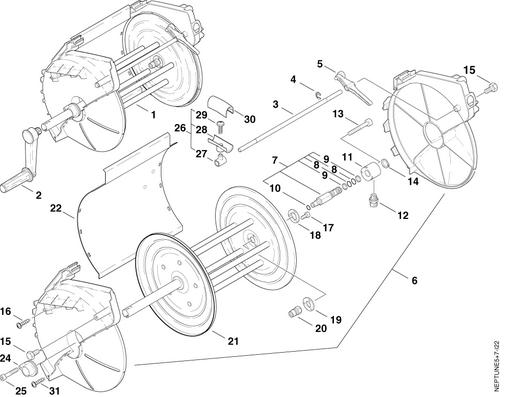

ENROULEUR POUR MODEL X
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | enrouleur 50 mètres complet | 301000851 | 398.00 € |
2 | poignée | 301000733 | 19.55 € |
3 | barre guide | 301000668 | 34.35 € |
5 | frein pré assemblé | 301000746 | 12.05 € |
6 | flasque droit et gauche | 301001359 | 56.65 € |
7 | connexion HP | 301001096 | 63.40 € |
8 | joint | 19620 | 2.45 € |
9 | bague | 63792 | 3.60 € |
10 | joint | 42768 | 2.45 € |
11 | douille connexion | 301000624 | 56.80 € |
12 | raccord | 54990 | 6.30 € |
13 | vis | 5100 | 2.10 € |
14 | circlip | 32524 | 2.45 € |
15 | vis | 8919 | 2.45 € |
16 | vis | 11565 | 2.20 € |
17 | vis | 3913 | 2.45 € |
18 | rondelle | 301000653 | 2.45 € |
19 | rondelle | 301000850 | 9.55 € |
20 | coupleur rapide | 1600493 | 5.45 € |
21 | tambour | 301000698 | 115.00 € |
22 | plaque | 301000602 | 31.00 € |
24 | roulement | 301000849 | 2.45 € |
25 | vis | 5945 | 2.10 € |
26 | guide flexible | 301000780 | 6.80 € |
27 | guide coulissant | 301000672 | 2.45 € |
28 | guidage flexible | 301000676 | 2.45 € |
29 | vis | 10028 | 2.20 € |
30 | guidage flexible | 301000674 | 2.45 € |
31 | vis | 43341 | 2.45 € |

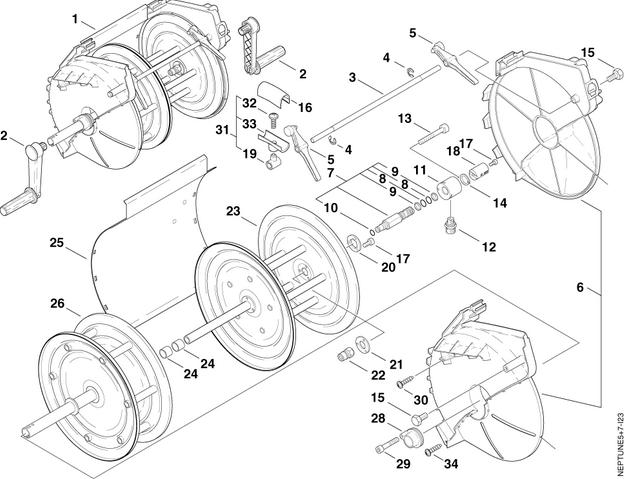

ENROULEUR POUR MODEL X2
|
|||
N° | Désignation | Référence | P.U. HT 2011 |
1 | enrouleur flexible complet | 301000709 | 572.00 € |
2 | poignée | 301000733 | 19.55 € |
3 | barre guide | 301000668 | 34.35 € |
5 | frein pré assemblé | 301000746 | 12.05 € |
6 | flasque droit et gauche | 301001359 | 56.65 € |
7 | connexion HP | 301001096 | 63.40 € |
8 | joint | 19620 | 2.45 € |
9 | bague | 63792 | 3.60 € |
10 | joint | 42768 | 2.45 € |
11 | douille connexion | 301000624 | 56.80 € |
12 | raccord | 54990 | 6.30 € |
13 | vis | 5100 | 2.10 € |
14 | circlip | 32524 | 2.45 € |
15 | vis | 8919 | 2.45 € |
16 | guidage flexible | 301000674 | 2.45 € |
17 | vis | 3913 | 2.45 € |
18 | adaptateur entretoise | 301000625 | 24.55 € |
19 | guide coulissant | 301000672 | 2.45 € |
20 | rondelle | 301000653 | 2.45 € |
21 | rondelle | 301000850 | 9.55 € |
22 | coupleur rapide | 1600493 | 5.45 € |
23 | tambour | 301000662 | 110.00 € |
25 | plaque | 301000602 | 31.00 € |
26 | tambour câble électrique | 301000654 | 139.00 € |
28 | roulement | 301000849 | 2.45 € |
29 | vis | 5945 | 2.10 € |
30 | vis | 11565 | 2.20 € |
31 | guide flexible | 301000780 | 6.80 € |
32 | vis | 10028 | 2.20 € |
33 | guidage flexible | 301000676 | 2.45 € |
34 | vis | 43341 | 2.45 € |
