PRO 9750 |
|
|
Pour les pièces en occasion, ou qui ne sont plus au tarif, merci de nous contacter (disponibilité selon notre stock)
|
||
|
|
PRO 9750 |
|
|
Pour les pièces en occasion, ou qui ne sont plus au tarif, merci de nous contacter (disponibilité selon notre stock)
|
||
| CARTERS | vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | châssis | 6126990 | plus au tarif |
| 2 | joint | 3001690 | 2.15 € |
| 3 | bouchon | 29941 | 9.00 € |
| 4 | poignée | 6126991 | 19.95 € |
| 9 | vis | 1803311 | plus au tarif |
| 10 | capot avant | 6126982 | plus au tarif |
| 14 | axe de roue | 6127968 | 9.05 € |
| 15 | tige | 24809 | 5.30 € |
| 16 | roue | 6127952 | 9.60 € |
| 17 | attache | 11710 | 3.00 € |
| 18 | enjoliveur | 6126984 | plus au tarif |
| 20 | vis | 2753 | 2.15 € |
| 21 | rondelle | 1813567 | 2.15 € |
|
|
|
MOTEUR (date de production : après le 08/08/2002) |
vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| HUILE POUR POMPE NA5 bidon de 1 litre | 107144146 | 41.65 € | |
| A | kit réparation | 106522450 | plus au tarif |
| C | kit réparation | 106522452 | plus au tarif |
| E | anneau d'arrêt | 106522454 | plus au tarif |
| H | kit réparation | 106522457 | 20.20 € |
| I | kit réparation | 106522458 | 23.70 € |
| J | kit réparation | 106522459 | 9.75 € |
| K | kit réparation | 106522524 | plus au tarif |
| L | kit réparation | 106522461 | 15.10 € |
| M | kit réparation | 106522525 | 51.00 € |
| N | kit réparation | 106522521 | 9.90 € |
| Q | kit réparation | 106522456 | 66.45 € |
| R | micro switch | 106522481 | 17.85 € |
| 1 | écrou | 1805399 | 1.10 € |
| 2 | tige filetée | 101814690 | 3.25 € |
| 3 | molette | 106522464 | 14.05 € |
| 4 | joint torique | 3004181 | 2.15 € |
| 5 | guide de piston | 106522491 | 24.30 € |
| 6 | joint torique | 56554 | 3.00 € |
| 7 | joint torique | 7424 | 2.15 € |
| 8 | joint torique | 6480272 | 3.00 € |
| 9 | joint torique | 3004297 | 2.15 € |
| 11 | joint torique | 9154 | 3.00 € |
| 12 | vis | 106522492 | 4.00 € |
| 13 | rondelle | 1800317 | 2.15 € |
| 14 | vis | 301003046 | 2.15 € |
| 17 | joint torique | 6480286 | 2.15 € |
| 19 | bouchon | 301001496 | 19.50 € |
| 20 | joint torique | 103004342 | 3.00 € |
| 22 | joint torique | 3002029 | 3.00 € |
| 23 | injecteur détergent | 106522493 | 14.15 € |
| 24 | filtre | 301003072 | 3.80 € |
| 25 | raccord rapide + joint | 106522495 | 6.35 € |
| 26 | joint torique | 24269 | 2.15 € |
| 27 | entretoise | 106522463 | 4.75 € |
| 28 | joint | 3004108 | 3.00 € |
| 29 | carter | 106522468 | 62.30 € |
| 30 | bouchon | 106522470 | 5.10 € |
| 32 | ressort | 106522471 | 4.20 € |
| 34 | kit micro switch complet | 106522528 | 107.00 € |
| 35 | roulement | 106522496 | plus au tarif |
| 38 | roulement | 106522478 | 46.55 € |
| 39 | rondelle | 1800796 | 2.15 € |
| 43 | boîtier électrique | 107306064 | 63.65 € |
| 44 | interrupteur | 29931 | 15.00 € |
| 45 | joint d'étanchéité de couvercle | 101406054 | 17.15 € |
| 46 | couvercle boîtier électrique | 106126221 | 7.05 € |
| 47 | vis | 16861 | 2.15 € |
| 48 | vis tête fraisée | 18274 | 2.55 € |
| 49 | bouton | 243611 | 29.75 € |
| 50 | joint torique | 9868 | 2.90 € |
| 51 | condensateur 40 µF | 106522500 | plus au tarif |
| 52 | collier | 106522501 | 4.75 € |
| 53 | joint | 106522479 | 14.30 € |
| 58 | vis | 1814602 | 1.10 € |
| 65 | rondelle | 1804152 | 2.15 € |
| 67 | support | 106522482 | 4.95 € |
| 68 | écrou | 1953 | 2.15 € |
| 69 | vis | 1801091 | 2.15 € |
| 70 | joint torique | 106522517 | plus au tarif |
| 71 | raccord de tuyau | 106522518 | 3.05 € |
| 72 | corps d'injecteur | 106522519 | 14.80 € |
| 73 | molette | 106522520 | 7.45 € |
| 74A | guide écrou | 6522828 | 20.25 € |
| 80 | clip | 301003053 | 3.60 € |
|
|
| MOTEUR (date de production avant 08/08/02) | vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 3 | roulement | 42853 | 23.85 € |
| 4 | ventilateur | 60535 | 26.55 € |
| 5 | rondelle frein | 3376 | 2.15 € |
| 6 | vis | 9795 | 2.15 € |
| 7 | couvercle moteur | 60273 | plus au tarif |
| 8 | couvercle moteur | 60272 | 52.45 € |
| 9 | joint torique | 19690 | 3.00 € |
| 10 | vis auto taraudeuse | 34217 | plus au tarif |
| 11 | bouton | 243611 | 29.75 € |
| 12 | joint torique | 9868 | 2.90 € |
| 14 | boite électrique | 60274 | 41.75 € |
| 15 | joint | 6526468 | 4.15 € |
| 16 | interrupteur | 29931 | 15.00 € |
| 17 | joint torique | 16092 | 3.65 € |
| 18 | condensateur 40µF | 62357 | 38.65 € |
| 19 | passe câble | 60270 | 2.15 € |
| 20 | passe câble | 29948 | 3.65 € |
| 21 | vis | 55738 | 2.15 € |
| 22 | cache ventilateur | 60534 | 11.65 € |
|
|
| CARTER PISTONS ET DISQUE OBLIQUE | vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | carter pompe | 60269 | plus au tarif |
| 2 | joint | 42760 | plus au tarif |
| 3 | roulement | 29144 | 99.80 € |
| 5 | roulement | 42763 | 70.25 € |
| 6 | vis | 10369 | 2.15 € |
| 8 | bouchon | 43470 | 7.80 € |
| 9 | douille | 60268 | 3.60 € |
| 10 | kit pompe | 60482 | 113.00 € |
| 11 | joint | 42776 | 10.15 € |
| 12 | joint torique | 48653 | 3.25 € |
| 13 | vis | 5945 | 2.55 € |
| 14 | kit pistons | 60276 | 80.10 € |
| 15 | adaptateur 3/4-3/4 | 60339 | 14.10 € |
| 16 | filtre | 54649 | 3.45 € |
| 17 | raccord rapide | 1402809 | 6.40 € |
| 19 | bouchon + joint | 6522522 | plus au tarif |
|
|
|
CULASSE ET BY-PASS |
vue N° 5 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | bloc régulation | 6126985 | 249.00 € |
| 2 | piston complet | 25986 | 87.15 € |
| 3 | raccord | 6126986 | 23.80 € |
| 4 | injecteur | 29926 | 11.20 € |
| 5 | soupape anti-retour | 54844 | 10.40 € |
| 6 | ressort | 43503 | 3.65 € |
| 7 | carter aqua 800 | 25985 | 95.55 € |
| 8 | molette de dosage | 29929 | 49.20 € |
| 10 | vis | 3873 | 2.15 € |
| 11 | kit soupape | 29922 | 49.20 € |
| 12 | rondelle | 29924 | 12.25 € |
| 13 | joint torique | 7424 | 2.15 € |
| 14 | anneau d'appui | 42774 | 8.35 € |
| 15 | kit joints complet | 60275 | 135.00 € |
| 16 | culasse | 29921 | 230.00 € |
| 17 | vis | 9752 | 2.15 € |
| 18 | interrupteur complet | 60289 | plus au tarif |
| 20 | vis auto taraudeuse | 12189 | 2.15 € |
| 21 | câble 3G1.5x5.0M | 11156 | plus au tarif |
| 22 | passe câble | 29964 | 5.75 € |
| 23 | écrou | 1953 | 2.15 € |
| 24 | butoir | 25987 | 5.85 € |
| 26 | bouchon | 101814699 | 2.15 € |
| 29 | bouchon | 1602333 | 4.60 € |
| 30 | douille | 106525570 | plus au tarif |
| 31 | goupille | 106525574 | 3.25 € |
|
|
| BUSE RÉGLABLE TORNADO BRONZE | vue N° 6 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| buse TORNADO complète | 128500078 | 29.85 € | |
| 1 | buse basse pression | 6525260 | 2.75 € |
| 2 | joint | 3000478 | 3.00 € |
| 3 | buse haute pression | 6523030 | 24.00 € |
| 4 | joint | 3004246 | 1.10 € |
| 5 | siège | 6523021 | 13.00 € |
| 6 | bague de marquage | 6525253 | 2.15 € |
| 7 | vis | 1814585 | 1.10 € |
| 8 | tube | 6525239 | 4.85 € |
| 9 | raccord | 6525221 | 7.25 € |
| 10 | joint | 3004279 | 3.00 € |
| 11 | kit 2 carters buse avec 6 vis | 6526169 | 21.10 € |
|
|
| BUSE ROTATIVE POWERSPEED ROUGE | vue N° 7 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| buse POWERSPEED complète rouge | 128500079 | 94.50 € | |
| 1 | unité buse rouge | 6411711 | 73.85 € |
| 2 | anneau de marquage rouge | 6526055 | 6.05 € |
| 3 | vis | 1814585 | 1.10 € |
| 4 | tube | 6526048 | 29.95 € |
| 5 | raccord | 6525221 | 7.25 € |
| 6 | joint | 3004279 | 3.00 € |
| 7 | kit cache lance | 106411741 | 8.45 € |
|
|

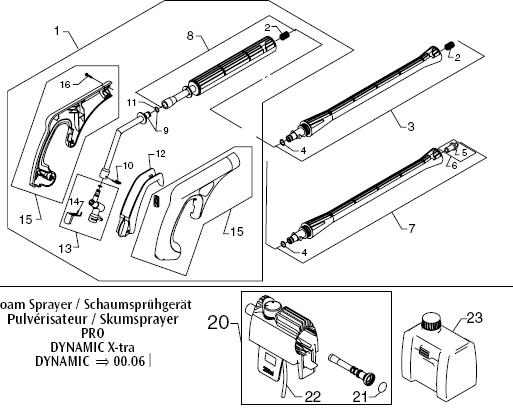

| POIGNÉE PISTOLET 1er MODÈLE | vue N° 8 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| Pour les pièces en occasion, merci de nous contacter (disponibilité selon notre stock) | |||
| 1 | poignée gâchette complète G5 | 128500072 | 57.40 € |
| 2 | ressort | 2602500 | 3.00 € |
| 3 | tube de buse baïonnette G5 voir photo | 128500075 | 23.25 € |
| 4 | joint | 3004279 | 3.00 € |
| 5 | joint | 3004312 | 3.00 € |
| 6 | buse basse pression | 6483401 | 10.15 € |
| 7 | tube de buse cleak & clean G4 | 128500074 | 26.55 € |
| tube de buse cleak & clean d'ORIGINE voir photo | 6411715 | 15.00 € | |
| 8 | tube intermédiaire | 6526053 | 21.90 € |
| 9 | tuyau et joint | 6526028 | 11.80 € |
| 10 | clips | 6525232 | 3.10 € |
| 11 | joint | 3004272 | 1.35 € |
| 12 | gâchette | 6525313 | 5.00 € |
| 13 | carter vanne | 6526172 | 48.40 € |
| 14 | ressort | 6526170 | 5.00 € |
| 15 | kit 2 carters poignée | 6526167 | 20.95 € |
| 16 | vis | 101814698 | 2.15 € |
| 20 | pulvérisateur complet | 6411046 | 19.45 € |
| 21 | joint | 3004116 | plus au tarif |
| 22 | tuyau d'aspiration OCCASION | OCC 6525231 | 1.20 € |
| 23 | bidon OCCASION | 6411190 | 5.00 € |
|
|
| POIGNÉE PISTOLET G5 | vue N° 9 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | poignée pistolet G5 | 128500072 | 57.40 € |
| 1 | pistolet G5 vert voir photo | 128500032 | 64.00 € |
| 2 | ressort | 2602500 | 3.00 € |
| 3 | tube intermédiaire | 127440051 | 24.65 € |
| 4 | clip | 6525232 | 3.10 € |
| 5 | tuyau + joint | 126481103 | 4.50 € |
| 6 | joint | 301003043 | 2.15 € |
| 7 | vanne | 127440049 | 48.05 € |
| 8 | ressort | 127440052 | 24.65 € |
| 9 | vis | 101814698 | 2.15 € |
| 10 | lance G5 pour accessoires baïonette | 128500075 | 23.25 € |
| 11 | joint | 3004279 | 3.00 € |
| 12 | tube intermédiaire G4 pour accessoires cleak & clean | 128500074 | 26.55 € |
| 13 | joint | 3004312 | 3.00 € |
| 14 | tube de lance | 126481109 | 3.50 € |
| 15 | joint | 126481125 | 3.20 € |
| 19 | aiguille débouche buse | 6520844 | 5.90 € |
|
|
| FLEXIBLE | vue N° 10 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | flexible polyamide 8 mètres | 106526211 | 84.30 € |
| flexible armé 8 mètres | 106526212 | 104.00 € | |
| flexible 12 m polyamide | 6526054 | plus au tarif | |
| flexible 10 m superflex | 128500083 | 74.65 € | |
| flexible 15 m superflex | 6526376 | 177.00 € | |
| 2 | manchon | 6526166 | 22.70 € |
| 3 | joint voir photo | 3004304 | 3.00 € |
| 4 | joint | 3001211 | 3.00 € |
| kit de 10 joints 3001211 | 6411218 | 10.05 € | |
|
|
| ENROULEUR | Vue N° 11 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| enrouleur | 6411210 | 206.00 € | |
| 1 | support enrouleur | 6127994 | 55.65 € |
| 2 | poignée | 6127993 | 5.35 € |
| 3 | enrouleur | 6127002 | 26.65 € |
| 4 | rondelle | 6127995 | 3.00 € |
| 5 | rondelle | 6127996 | 5.30 € |
| 6 | goupille | 6127908 | 2.15 € |
| 7 | joint torique | 3004321 | 4.30 € |
| 8 | raccord complet | 6127017 | 33.50 € |
| 9 | vis | 1804673 | 2.15 € |
| 10 | flexible de liaison | 6127018 | plus au tarif |
| 11 | joint | 3001211 | 3.00 € |
| kit de 10 joints 3001211 | 6411218 | 10.05 € | |
| 12 | joint | 3002144 | 3.00 € |
| 13 | raccord flexible | 6127006 | 27.40 € |
| 14 | goupille | 6127998 | 1.10 € |
| 15 | clip | 6526487 | 3.00 € |
| 16 | support tuyau | 6127007 | 8.40 € |
| 17 | vis | 1814669 | 2.15 € |
|
|
| LAVEUR DE SOL | vue N° 12 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| PATIO CLEANER COMPLET | 126411376 | 93.40 € | |
| 1 | adaptateur | 106411162 | 23.05 € |
| 2 | joint | 3004279 | 3.00 € |
| 3 | raccord tournant | 6411161 | 19.60 € |
| 4 | kit goupille | 6411732 | 3.05 € |
| 5 | joint caoutchouc | 6411579 | 3.15 € |
| 7 | kit de 3 brosses | 6411733 | 7.95 € |
| 9 | clip de maintien | 6411550 | 2.80 € |
| 10 | clip | 6411552 | 2.80 € |
| 11 | kit bras rotatif | 106411744 | 16.30 € |
| 12 | lance | 6410595 | 20.40 € |
| 15 | kit buses | 6411214 | 9.80 € |
|
|
