SC 702 SC 720 SC 720 S SC 730 |
|
| seules les pièces apparaissant dans la liste sont encore disponibles | ||
 RETOUR
GAMME EAU CHAUDE / ANCIENS MODELES |
||
|
|
SC 702 SC 720 SC 720 S SC 730 |
|
| seules les pièces apparaissant dans la liste sont encore disponibles | ||
|
RETOUR
GAMME EAU CHAUDE / ANCIENS MODELES |
||

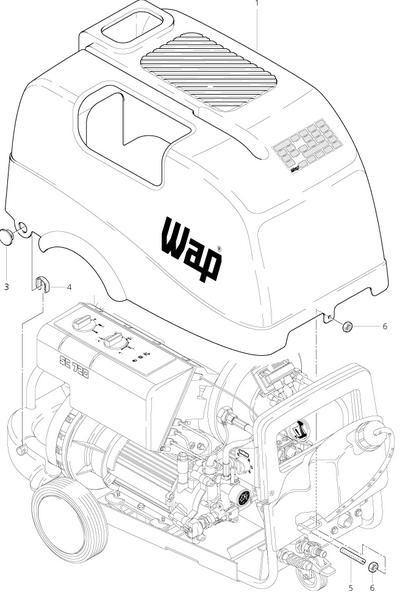

| CAPOT | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 3 | douille | 47385 | 4.75 € |
| 4 | clip pour capot | 47384 | 4.00 € |
|
|
| CHÂSSIS | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | roue | 48647 | 17.55 € |
| 3 | bague de serrage | 47302 | 2.90 € |
| 4 | enjoliveur | 49441 | 5.00 € |
| 5 | roulette directionnelle | 15157 | plus au tarif |
| 5 | roue D100 H125 (SC720, SC730) | 46361 | 54.45 € |
| 6 | rondelle 8.4x1.6 | 2762 | 3.00 € |
| 8 | timon | 48646 | 20.60 € |
| 9 | vis M6x40 | 17737 | 2.15 € |
| 10 | écrou M6 | 12496 | 3.00 € |
| 11 | couvercle (SC720, SC730) | 47686 | 53.45 € |
| 12 | réservoir (SC 720, SC730) | 47685 | 57.70 € |
| 13 | tuyau (SC720, SC730) | 20869 | plus au tarif |
| 17 | vis M6x16 | 4697 | 3.00 € |
| 18 | rondelle 6.4x1.6 | 2764 | 1.10 € |
| 19 | rondelle 6.4x1.6 | 2766 | 2.15 € |
| 22 | rondelle éventail | 4021 | 2.90 € |
| 24 | verrouillage plaque filtre | 11567 | 4.90 € |
| 25 | câble 3G 1.5 x 5.0 M | 11156 | 38.50 € |
| 25 | câble 3G 1.5 x 7.5 M | 14503 | 59.30 € |
| 25 | câble FR | 27072 | 106.00 € |
| 27 | vis M4x10 | 1800606 | 2.15 € |
| 29 | câble | 29109 | 7.20 € |
| 30 | corps de vanne | 25469 | 6.35 € |
| 31 | vis KA3 5x10 | 11254 | 2.55 € |
| 32 | vanne de dosage | 14313 | 60.40 € |
| 33 | collier D11.5 | 11654 | 2.20 € |
| 34 | bouton | 33897 | 3.30 € |
| 35 | tuyau DN 6x3-5 M | 101406100 | 19.30 € |
| 36 | vis M8x15 | 9543 | 2.15 € |
| 37 | cache | 2793 | 5.35 € |
| 39 | écrou M8 | 1800515 | 2.15 € |
|
|
| RÉSERVOIR FIOUL | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | réservoir fioul | 45685 | 164.00 € |
| 2 | contact niveau | 47958 | 102.00 € |
| 3 | flotteur avec contact | 48007 | 23.50 € |
| 4 | joint D63x13xD43 | 47749 | 5.95 € |
| 6 | cache | 2793 | 5.35 € |
| 7 | tube D6x1 | 17710 | 3.25 € |
| 9 | embase caoutchouc | 15789 | 2.25 € |
| 11 | crépine | 31753 | 5.35 € |
| 12 | crépine R3/8 500mm | 3205 | 14.80 € |
| 13 | raccord cannelé | 5283 | 13.10 € |
| 15 | collier D11.5 | 11654 | 2.20 € |
| 16 | tuyau DN 6x3-5m | 101406100 | 19.30 € |
| 32 | joint 8x1.15 | 6946 | 2.15 € |
| 33 | bouchon M8x1 | 16499 | 14.75 € |
| 36 | rondelle | 2803 | 2.15 € |
| 39 | raccord à visser droit | 29599 | 7.45 € |
| 40 | injecteur produit | 26717 | 32.10 € |
|
|
| GICLEUR + ÉLECTRODES + TRANSFO | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | transformateur d'allumage | 29635 | 163.00 € |
| 4 | rondelle frein D5 | 3376 | 2.15 € |
| 5 | écrou hexagonal M5 | 2760 | 2.15 € |
| 6 | vis M4x10 | 1800606 | 2.15 € |
| 9 | gicleur fioul 0.75 GAL/H | 48967 | 30.30 € |
| 12 | vis M4x12 | 6163 | 2.90 € |
| 13 | électrode | 48940 | 8.70 € |
| 14 | câble d'allumage électrique | 48962 | 11.20 € |
| 14 | câble HT | 54524 | 6.10 € |
| 20 | raccord coudé | 1504 | 14.70 € |
| 21 | raccord olive L12 | 1080 | 3.00 € |
| 22 | capuchon écrou | 1081 | 3.00 € |
| 23 | tuyau HP | 48705 | 51.35 € |
| 24 | tube D6x1 | 17710 | 3.25 € |
| 28 | transformateur d'allumage | 61445 | 173.00 € |
| 31 | vis | 8868 | 2.15 € |
| 32 | écrou M18x1.5 | 7012 | 2.15 € |
| 33 | Té 1/8 D6 | 29598 | 13.65 € |
| 34 | bouchon D6 | 29600 | 3.15 € |
|
|
| CHAUDIÈRE | Vue N° 5 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | serpentin | 49471 | 896.00 € |
| 6 | joint | 49255 | 5.10 € |
| 11 | entretoise | 46357 | 4.15 € |
| 13 | écrou M18x1.5 | 7012 | 2.15 € |
| 14 | écrou | 48634 | 19.80 € |
|
|
| FLOTTEUR | Vue N° 6 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | réservoir eau | 44236 | 34.50 € |
| 2 | vanne flotteur | 6425 | 106.00 € |
| 4 | membrane caoutchouc | 17379 | 21.70 € |
| 5 | flotteur | 11418 | 33.90 € |
| 6 | couvercle | 34240 | 4.00 € |
| 7 | vis auto taraudeuse | 16860 | 2.15 € |
| 8 | raccord coudé DN13 | 5613 | 7.95 € |
| 9 | joint 14x24x2 | 15587 | 3.00 € |
| 10 | flexible Ø13 au mètre linéaire | 8050 | 6.75 € |
| 11 | collier de serrage | 3211 | 2.30 € |
| 13 | tuyau | 47047 | 48.55 € |
| 14 | vis KA 50x14 | 10028 | 2.55 € |
| 15 | écrou | 22669 | 15.00 € |
| 16 | coupleur geka F 3/4 inch | 1718 | 6.30 € |
| 17 | joint pour coupleur geka | 6502 | 3.05 € |
| 18 | coupleur geka M 3/4 inch | 1311 | 8.20 € |
| 19 | tuyau | 20869 | plus au tarif |
| 20 | support inox | 54700 | 6.50 € |
|
|
| MOTEUR | Vue N° 7 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 3 | stator | 56996 | plus au tarif |
| 4 | rondelle | 55099 | 7.65 € |
| 9 | roulement | 32523 | plus au tarif |
| 13 | vis | 55738 | 2.15 € |
|
|
| POMPE | Vue N° 8 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 3ë | joint | 16841 | 3.00 € |
| 4ë | joint d'huile | 16850 | 16.60 € |
| 5¬ | joint | 16847 | 7.05 € |
| 6 | piston | 56612 | 116.00 € |
| 7 | anneau D20x36 | 16805 | 54.30 € |
| 8 | plateau | 16823 | plus au tarif |
| 9 | circlip 25x1.2 | 16848 | 1.10 € |
| 10 | pièce de raccordement | 16803 | 31.65 € |
| 11 | flasque | 32660 | 59.75 € |
| 12 | corps de clapets | 32152 | plus au tarif |
| 13¬r | anneau de pression | 16844 | 4.90 € |
| 14¬r | joint | 16845 | 18.00 € |
| 15¬r | entretoise | 16846 | 7.45 € |
| 16 | soupape complète | 56343 | 16.55 € |
| 17¬ | joint torique | 16833 | 1.10 € |
| 18 | vis | 6863 | 2.15 € |
| 20¬r | joint torique | 9523 | 3.00 € |
| 21 | distributeur alu | 56597 | 294.00 € |
| 21 | distributeur laiton | 56596 | plus au tarif |
| 22¬ | joint torique | 16851 | 2.15 € |
| 23 | valve délestage | 58182 | 117.00 € |
| 24ë | joint | 13592 | 1.10 € |
| 25 | raccord admission | 56338 | 129.00 € |
| 26 | filtre | 32729 | 5.80 € |
| 27 | joint torique | 1381 | 1.10 € |
| 28 | bouchon borgne | 57530 | plus au tarif |
| 30 | bouchon G1/4 | 42312 | 3.75 € |
| 31¬ | anneau d'isolation | 11340 | 4.00 € |
| 33 | raccord admission | 56366 | 90.15 € |
| 34 | vis de pression | 12912 | plus au tarif |
| 35 | vis | 16837 | 5.00 € |
| 36 | vis | 4042 | 1.30 € |
| 37 | collier | 11654 | 2.20 € |
| 38 | tuyau DN 6x3-5M | 101406100 | 19.30 € |
| 39 | vis M5x16 ISO4762 | 32535 | 2.15 € |
| 40 | joint | 16048 | 4.85 € |
| 41 | jauge d'huile | 57321 | 15.85 € |
| r | kit de joints complet | 32613 | 94.15 € |
| ¬ | jeu de garniture pour pompe | 32977 | plus au tarif |
|
|
| BY-PASS | Vue N° 9 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | culasse | 45532 | 596.00 € |
| 3 | joint torique | 32142 | 2.15 € |
| 4¬ | piston | 32189 | 6.05 € |
| 5¬ | ressort à pression | 32260 | 2.15 € |
| 6¬ | cage à soupape | 32361 | 2.95 € |
| 7ë | piston magnétique | 46944 | 42.35 € |
| 8¬ | ressort | 6231 | 3.00 € |
| 9 | douille | 47978 | plus au tarif |
| 10¬ | joint torique | 56554 | 3.00 € |
| 12 | switch | 49121 | 120.00 € |
| 13 | capuchon 11.5 | 13608 | 4.85 € |
| 14 | vis cylindrique | 9747 | 2.15 € |
| 15 | manomètre | 49473 | 36.15 € |
| 17¬ | joint torique | 32746 | 2.90 € |
| 18¬ | joint torique | 16925 | 3.00 € |
| 19 | vis M5/30 | 56601 | 3.60 € |
| 20 | vis M5x20 | 16839 | plus au tarif |
| 21 | bouchon G1/4 | 42312 | 3.75 € |
| 22 | anneau d'isolation | 11340 | 4.00 € |
| ¬ | jeu de garniture pour vanne by-pass | 49499 | plus au tarif |
|
|

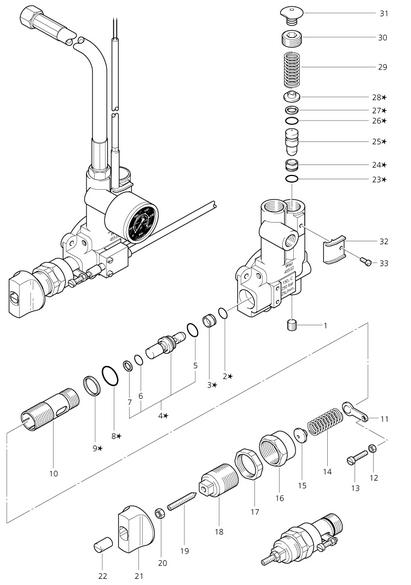

| BY-PASS suite | Vue N° 10 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2¬ | joint torique | 5595 | 2.15 € |
| 3¬ | bague logement soupape | 46902 | 37.60 € |
| 4¬ | piston | 56558 | 140.00 € |
| 5 | joint torique | 9581 | 2.15 € |
| 8¬ | joint torique | 18713 | 3.45 € |
| 9¬ | anneau de pression | 55422 | 5.00 € |
| 10 | douille | 46922 | plus au tarif |
| 12 | écrou 6 pans | 2759 | 1.10 € |
| 14 | ressort à pression | 46889 | 13.95 € |
| 18 | douille | 46940 | plus au tarif |
| 20 | écrou 6 pans | 2760 | 2.15 € |
| 21 | bouton | 48632 | 10.80 € |
| 22 | douille | 48633 | plus au tarif |
| 23¬ | joint torique | 32014 | 2.15 € |
| 24¬ | clapet anti retour | 46901 | 51.35 € |
| 25¬ | piston | 46903 | 74.55 € |
| 26¬ | joint torique | 16335 | 1.10 € |
| 31 | bouchon de protection | 47600 | 2.15 € |
| 32 | support | 46989 | 6.15 € |
| 33 | vis | 5140 | 2.15 € |
| ¬ | jeu de garniture | 49499 | plus au tarif |
|
|
| POMPE FUEL ET VENTILATEUR | Vue N° 11 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | patte | 47048 | 9.10 € |
| 3 | vis M6x20 | 4818 | 2.15 € |
| 4 | carter ventilateur | 49501 | 60.40 € |
| 5 | ventilateur | 47841 | 46.40 € |
| 6 | vis de pression M8x12 | 49500 | 3.30 € |
| 7 | accouplement | 47791 | 2.70 € |
| 8 | volet | 46396 | 4.00 € |
| 9 | vis autotarodeuse | 11256 | 2.55 € |
| 10 | soufflet | 47792 | 5.70 € |
| 11 | vis | 32535 | 2.15 € |
| 12 | tube (au mètre) | 17710 | 3.25 € |
| 17 | pompe à fuel | 47382 | 231.00 € |
| 18 | cartouche filtrante | 1756 | 19.95 € |
| 19 | bobine 230V | 49498 | 51.35 € |
| 20 | joint torique | 40907 | 3.00 € |
| 21 | joint torique | 9868 | 2.90 € |
| 23 | raccord | 29599 | 7.45 € |
| 24 | raccord | 28428 | 11.30 € |
|
|
| BOÎTIER ÉLECTRIQUE 1 | Vue N° 12 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | couvercle | 26716 | 181.00 € |
| 3 | vis | 10028 | 2.55 € |
| 6 | bouton | 243611 | 29.75 € |
| 7 | joint torique | 9868 | 2.90 € |
| 8 | boîtier | 47353 | 38.20 € |
| 9 | porte fusible (machine après 2005) | 6599 | plus au tarif |
| support fusible | 30525 | plus au tarif | |
| 10 | fusible fin 6.3 A | 5509 | 3.65 € |
| 13 | vis autotarodeuse | 11254 | 2.55 € |
| 19 | vis cylindrique | 5140 | 2.15 € |
| 22 | switch | 49121 | 120.00 € |
| 23 | sonde magnétique | 6233 | 22.40 € |
| 24 | thermo fusible | 30796 | 24.90 € |
| 28 | rondelle | 5166 | 1.10 € |
| 33 | témoin lumineux 12V | 46792 | plus au tarif |
| 34 | témoin lumineux 220V | 46790 | plus au tarif |
| 39 | bornier | 28877 | 12.00 € |
| 40 | vis à tête fraisée | 18274 | 2.55 € |
|
|
| BOÎTIER ÉLECTRIQUE 2 | Vue N° 13 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | thermostat | 6698 | 51.15 € |
| 2 | rondelle | 8592 | 21.25 € |
| 3 | support thermostat | 43622 | plus au tarif |
| 6 | support | 22290 | 20.60 € |
| 7 | vis | 10028 | 2.55 € |
| 10 | contacteur | 64565 | 108.00 € |
| contacteur 380/400V | 64567 | 272.00 € | |
| 12 | écrou | 2758 | 2.15 € |
| 17 | relais | 11060 | 98.80 € |
| 18 | vis | 11254 | 2.55 € |
| 19 | condensateur 50µF 450V | 56809 | 31.45 € |
| 21 | attache câble | 15147 | 2.15 € |
| 22 | écrou | 5423 | 2.15 € |
| 27 | attache câble | 8819 | 2.15 € |
|
|
| BOÎTIER ÉLECTRIQUE 3 | Vue N° 14 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | thermostat | 6698 | 51.15 € |
| 2 | support thermostat | 43622 | plus au tarif |
| 5 | support | 22290 | 20.60 € |
| 6 | vis | 10028 | 2.55 € |
| 9 | contacteur | 64565 | 108.00 € |
| contacteur 380/400V | 64567 | 272.00 € | |
| 11 | écrou | 2758 | 2.15 € |
| 17 | interrupteur | 4848 | plus au tarif |
| 18 | tube | 11379 | 2.55 € |
|
|
