SC 710W SC 740W SC 780 |
|
| seules les pièces apparaissant dans la liste sont encore disponibles | ||
 RETOUR
GAMME EAU CHAUDE / ANCIENS MODELES |
||
|
|
SC 710W SC 740W SC 780 |
|
| seules les pièces apparaissant dans la liste sont encore disponibles | ||
|
RETOUR
GAMME EAU CHAUDE / ANCIENS MODELES |
||

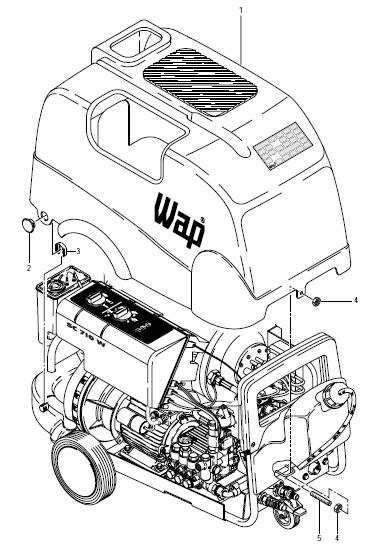

| CAPOT | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | douille | 47385 | 4.75 € |
| 3 | agrafe | 47384 | 4.00 € |
|
|
| CHÂSSIS | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | vis de flasque | 2751 | 2.15 € |
| 3 | rondelle | 34939 | 2.15 € |
| 5 | silentbloc | 49924 | 8.60 € |
| 7 | rondelle | 2763 | 1.05 € |
| 8 | écrou 6 pans | 2760 | 2.15 € |
| 9 | vis | 1800606 | 2.15 € |
| 10 | rondelle éventail | 4021 | 2.90 € |
| 11 | enjoliveur | 49441 | 5.00 € |
| 12 | rondelle frein | 47302 | 2.90 € |
| 13 | roue D200 | 48647 | 17.55 € |
| 14 | rondelle | 14648 | 2.15 € |
| 15 | écrou frein | 1800515 | 2.15 € |
| 16 | roulette de guidage | 46361 | 54.45 € |
| 17 | rondelle | 2762 | 3.00 € |
| 20 | vérouillage | 11567 | 4.90 € |
| 22 | vis | 17737 | 2.15 € |
| 23 | timon | 48646 | 20.60 € |
| 24 | soupape de dosage | 14313 | 60.40 € |
| 25 | collier | 11654 | 2.20 € |
| 26 | tuyau DN 6x3-5M | 101406100 | 19.30 € |
| 27 | vis | 11254 | 2.55 € |
| 28 | bouton noir | 33897 | 3.30 € |
| 29 | écrou | 12496 | 3.00 € |
| 30 | corps | 25469 | 6.35 € |
| 31 | réservoir | 60131 | plus au tarif |
| 32 | raccord | 29599 | 7.45 € |
| 33 | tuyau | 20869 | plus au tarif |
| 34 | tube D6x1 | 17710 | 3.25 € |
| 35 | capteur | 60048 | 16.75 € |
| 37 | câble | 29109 | 7.20 € |
|
|

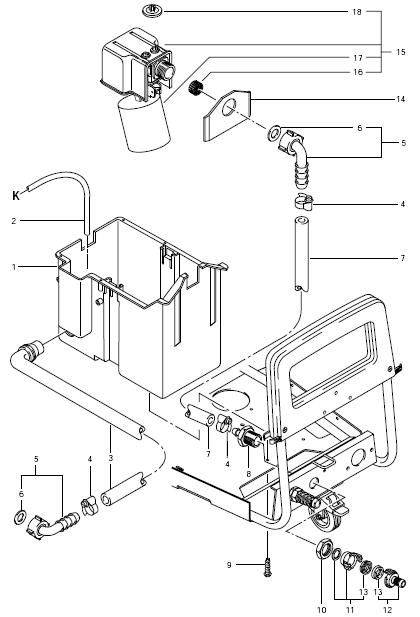

| BAC TAMPON | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | réservoir d'eau tampon | 44236 | 34.50 € |
| 2 | tube (au mètre) | 20869 | plus au tarif |
| 3 | tuyau 14x380 | 62823 | 26.75 € |
| 4 | collier | 3211 | 2.30 € |
| 5 | raccord coudé | 5613 | 7.95 € |
| 6 | joint | 15587 | 3.00 € |
| 7 | flexible (au mètre) | 8050 | 6.75 € |
| 9 | vis | 10028 | 2.55 € |
| 10 | écrou | 22669 | 15.00 € |
| 11 | coupleur | 1718 | 6.30 € |
| 12 | coupleur | 1311 | 8.20 € |
| 13 | joint | 6502 | 3.05 € |
| 14 | support | 54700 | 6.50 € |
| 15 | clapet flotteur complet | 63349 | 115.00 € |
| 16 | filtre | 34225 | 11.30 € |
| 17 | flotteur | 62877 | 30.00 € |
| 18 | membrane caoutchouc | 62878 | 30.00 € |
|
|

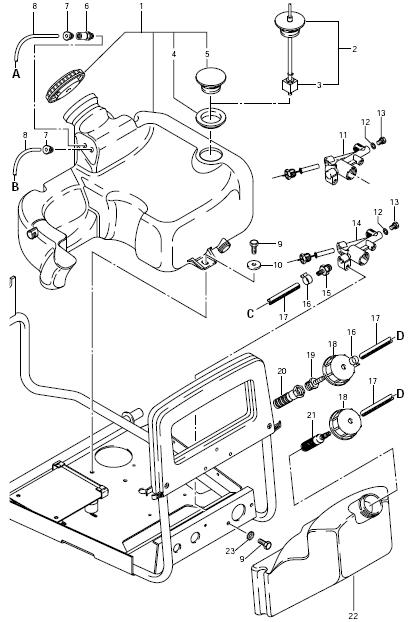

| RÉSERVOIR FIOUL | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | réservoir de combustible | 45685 | 164.00 € |
| 2 | contact niveau | 47958 | 102.00 € |
| 3 | flotteur | 48007 | 23.50 € |
| 4 | joint | 47749 | 5.95 € |
| 6 | raccord | 29599 | 7.45 € |
| 7 | joint | 15789 | 2.25 € |
| 8 | tube D6x1 (au mètre) | 17710 | 3.25 € |
| 10 | cache | 2793 | 5.35 € |
| 11 | distributeur M24x1.5 | 60707 | 52.70 € |
| 12 | joint | 6946 | 2.15 € |
| 13 | bouchon | 16499 | 14.75 € |
| 15 | injecteur produit | 26717 | 32.10 € |
| 16 | collier | 11654 | 2.20 € |
| 17 | tuyau DN 6x3-5M | 101406100 | 19.30 € |
| 19 | raccord | 5283 | 13.10 € |
| 20 | crépine sc740/ 780 | 3205 | 14.80 € |
| 21 | crépine sc710 | 31753 | 5.35 € |
| 23 | rondelle éventail | 2803 | 2.15 € |
|
|

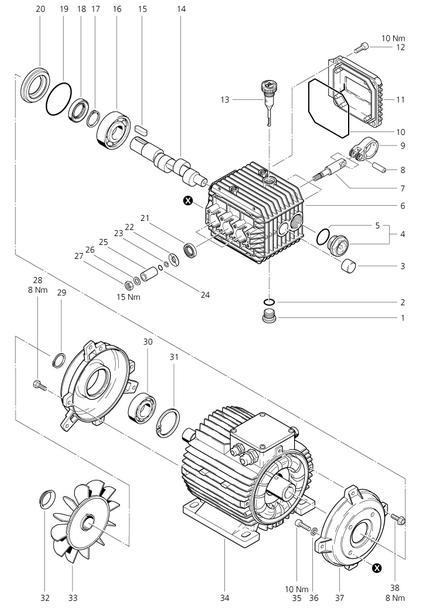

| MOTEUR POMPE | Vue N° 5 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| huile SAE 15W40 | 200060 | 20.20 € | |
| 1 | bouchon | 6868 | 5.55 € |
| 2 | joint | 3756 | 2.15 € |
| 3 | bouchon de pompe | 63064 | 45.60 € |
| 6 | corps de pompe | 63068 | 261.00 € |
| 7 | tige bielle | 63062 | 65.90 € |
| 8 | axe | 62263 | 6.65 € |
| 9 | bielle | 63067 | 85.05 € |
| 10 | joint | 63065 | plus au tarif |
| 11 | couvercle de pompe | 63069 | 47.50 € |
| 12 | vis | 4697 | 3.00 € |
| 14 | vilebrequin sc780 | 63076 | 313.00 € |
| 15 | clavette | 19639 | 3.00 € |
| 16 | roulement | 19643 | 38.70 € |
| 17 | circlip | 16848 | 1.10 € |
| 19 | joint | 19621 | 4.45 € |
| 21 | joint | 63072 | 10.40 € |
| 22 | joint | 62582 | 4.00 € |
| 23 | anneau | 19630 | 4.15 € |
| 24 | joint | 4815 | 1.10 € |
| 25 | piston | 63031 | 76.65 € |
| 26 | joint | 4654 | 1.10 € |
| 27 | écrou | 63038 | 6.40 € |
| 28 | vis | 13600 | 2.15 € |
| 30 | roulement | 9934 | 30.50 € |
| 32 | attache | 29909 | 3.65 € |
| 33 | ventilateur | 29907 | 9.65 € |
| 34 | moteur 2.2kw 230V 50hz pour sc710/740 | 62534 | 605.00 € |
| moteur 3.3kw 400v 50hz pour sc780 | 62536 | 623.00 € | |
| 35 | vis | 4818 | 2.15 € |
|
|

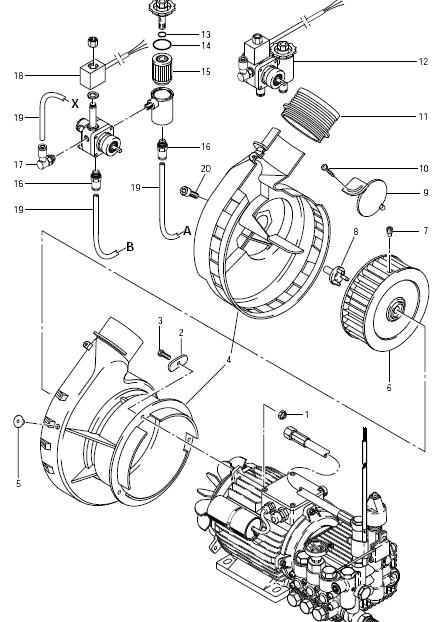

| POMPE FIOUL/VENTILATEUR | Vue N° 6 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | rondelle | 47048 | 9.10 € |
| 3 | vis | 4818 | 2.15 € |
| 4 | logement brûleur | 62943 | 80.80 € |
| 5 | bouchon | 47600 | 2.15 € |
| 6 | ventilateur | 47841 | 46.40 € |
| 7 | vis de pression | 49500 | 3.30 € |
| 8 | accouplement | 47791 | 2.70 € |
| 9 | volet d'air | 46396 | 4.00 € |
| 10 | vis | 11256 | 2.55 € |
| 11 | soufflet | 47792 | 5.70 € |
| 12 | pompe fioul | 60756 | 163.00 € |
| 13 | joint | 9868 | 2.90 € |
| 14 | joint | 40907 | 3.00 € |
| 15 | cartouche filtrante | 1756 | 19.95 € |
| 16 | raccord | 29599 | 7.45 € |
| 17 | raccord coudé | 28428 | 11.30 € |
| 18 | kit solénoïde | 101117987 | 46.20 € |
| 19 | tube 6x1 | 17710 | 3.25 € |
| 20 | vis | 32535 | 2.15 € |
|
|

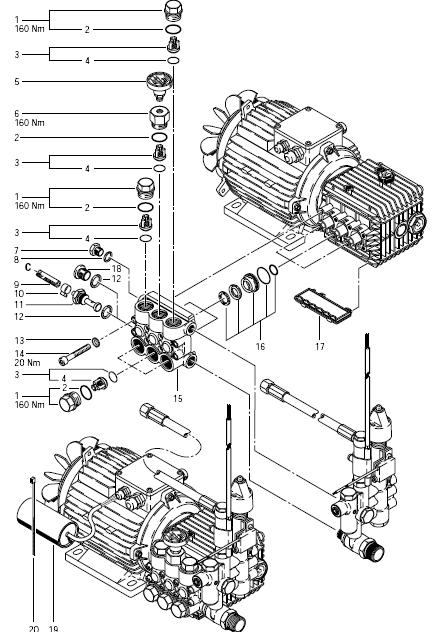

| POMPE | Vue N° 7 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | bouchon | 63071 | 40.55 € |
| 2 | joint | 29582 | 4.00 € |
| 3 | kit 6 clapets | 61077 | 121.00 € |
| 4 | joint | 9142 | 2.15 € |
| 5 | manomètre | 45070 | 37.55 € |
| 6 | écrou | 62967 | 25.10 € |
| 7 | bouchon G1/4 | 4080 | 4.40 € |
| 8 | joint | 11340 | 4.00 € |
| 9 | tuyau (au mètre) | 101406100 | 19.30 € |
| 10 | collier | 11654 | 2.20 € |
| 11 | raccord de culasse | 62966 | 19.15 € |
| 12 | anneau d'isolation | 1407 | 4.75 € |
| 14 | vis | 9570 | 2.50 € |
| 15 | culasse | 63073 | 405.00 € |
| 16 | kit de joints | 63060 | 44.30 € |
| 18 | bouchon G3/8 | 6868 | 5.55 € |
| 19 | condensateur 50µF | 49832 | 30.35 € |
| 20 | attache pour câble | 15147 | 2.15 € |
|
|

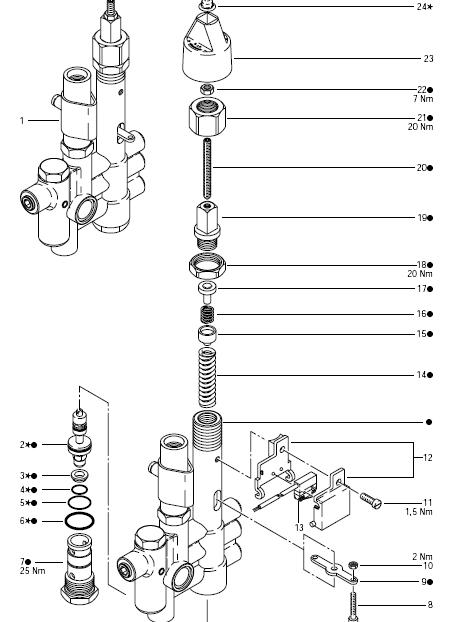

| BY-PASS 1 | Vue N° 8 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| ● | bloc régulateur complet | 62524 | 322.00 € |
| 2 ●¬ | piston | 62721 | 42.85 € |
| 3 ●¬ | siège | 62708 | 6.35 € |
| 4 ●¬ | joint | 49461 | 3.00 € |
| 5 ●¬ | joint | 9523 | 3.00 € |
| 6 ●¬ | joint | 32091 | 3.00 € |
| 7 ● | écrou guide | 62709 | 17.55 € |
| 8 | vis | 5076 | 1.10 € |
| 9 ● | levier | 62717 | 4.00 € |
| 10 | écrou 6 pans | 2759 | 1.10 € |
| 11 | vis cylindrique | 3349 | 2.55 € |
| 12 | support | 62401 | 3.00 € |
| 13 | contacteur | 62546 | 21.85 € |
| 14 ● | ressort | 40972 | 12.95 € |
| 15 ● | guide ressort | 62694 | 4.10 € |
| 16 ● | ressort | 62713 | 4.35 € |
| 17 ● | guide ressort | 62695 | 3.90 € |
| 18 ● | écrou | 62696 | 5.30 € |
| 19 ● | vis creuse | 62712 | 10.40 € |
| 20 ● | tige filetée | 62711 | 3.30 € |
| 21 ● | écrou raccord | 62710 | 8.50 € |
| 22 ● | écrou | 3136 | 2.15 € |
| 23 | molette de réglage | 62397 | 3.30 € |
| ¬ | kit joints | 63057 | 87.15 € |
|
|

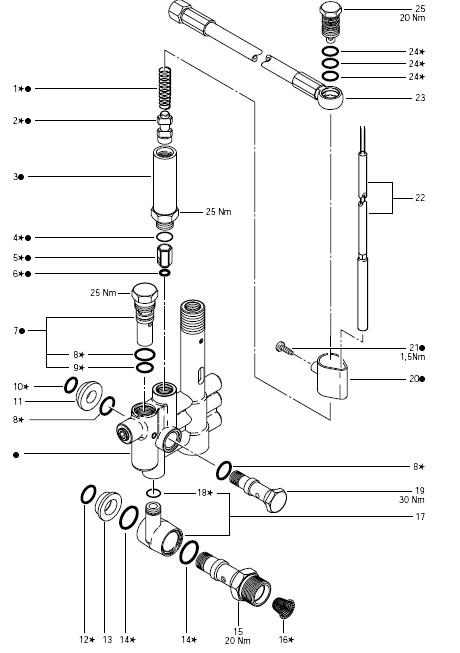

| BY-PASS 2 | Vue N° 9 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 ●¬ | ressort | 6231 | 3.00 € |
| 2 ●¬ | piston contacteur | 62724 | 22.00 € |
| 3 ● | douille | 62722 | 20.30 € |
| 4 ●¬ | joint | 16998 | 3.00 € |
| 5 ●¬ | piston | 6187135 | 7.45 € |
| 6 ●¬ | joint | 9858 | 3.00 € |
| 7 ● | soupape de sécurité | 62730 | 32.65 € |
| 8 ¬ | joint torique | 16443 | 3.00 € |
| 9 ¬ | joint | 62706 | 3.00 € |
| 10 ¬ | joint | 12778 | 1.10 € |
| 11 | rondelle | 62705 | 5.40 € |
| 12 ¬ | joint | 2352 | 3.00 € |
| 13 | bague | 62395 | 5.35 € |
| 14 ¬ | joint | 24347 | 3.00 € |
| 16 ¬ | filtre à eau | 101117926 | 10.50 € |
| 17 | raccord | 63058 | 5.00 € |
| 18 ¬ | joint | 42768 | 3.00 € |
| 19 | vis creuse | 62704 | 14.80 € |
| 20 ● | guide support | 62399 | 3.00 € |
| 21 ● | vis autotarodeuse | 10028 | 2.55 € |
| 22 | sonde magnétique | 19961 | 26.95 € |
| 23 | flexible DN 6x385 M18x1.5 | 62586 | 48.55 € |
| 24 ¬ | joint | 62706 | 3.00 € |
| 25 | raccord | 62587 | 17.75 € |
| ● | bloc by-pass complet | 62524 | 322.00 € |
| ¬ | kit de joints | 63057 | 87.15 € |
|
|

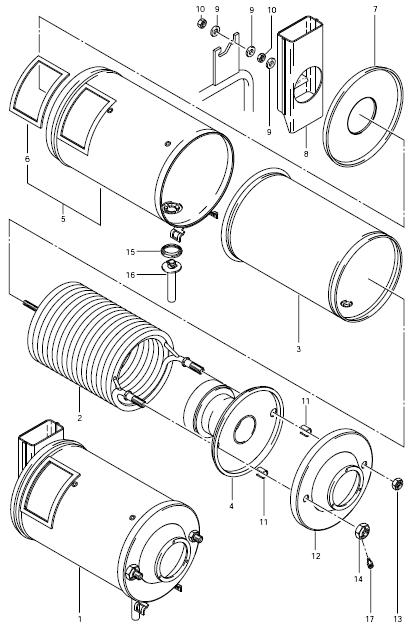

| CHAUDIÈRE | Vue N° 10 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | serpentin | 49471 | 896.00 € |
| 6 | joint | 49255 | 5.10 € |
| 11 | entretoise | 46357 | 4.15 € |
| 13 | écrou | 7012 | 2.15 € |
| 14 | écrou | 48634 | 19.90 € |
|
|

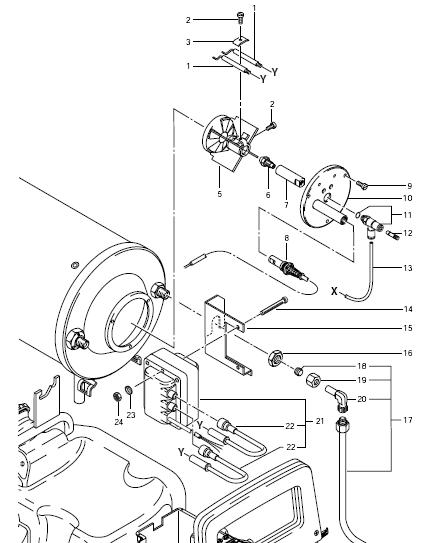

| BRÛLEUR/ GICLEUR/ ELECTRODE | Vue N° 11 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | électrode | 48940 | 8.70 € |
| 2 | vis | 6163 | 2.90 € |
| 6 | gicleur 0.75 45° | 48967 | 30.30 € |
| 8 | sonde flamme | 10706 | 65.35 € |
| 9 | vis | 1800606 | 2.15 € |
| 11 | Té 1/8 D6 | 29598 | 13.65 € |
| 12 | bouchon | 29600 | 3.15 € |
| 13 | tube 6x1 | 17710 | 3.25 € |
| 14 | vis | 8868 | 2.15 € |
| 16 | écrou | 7012 | 2.15 € |
| 17 | tube | 48705 | 51.35 € |
| 18 | raccord olive | 1080 | 3.00 € |
| 19 | écrou | 1081 | 3.00 € |
| 20 | raccord | 101118094 | 27.10 € |
| 21 | transformateur d'allumage | 61445 | 173.00 € |
| 22 | câble d'allumage | 28801 | 6.25 € |
| 23 | rondelle | 3376 | 2.15 € |
| 24 | écrou | 2760 | 2.15 € |
|
|

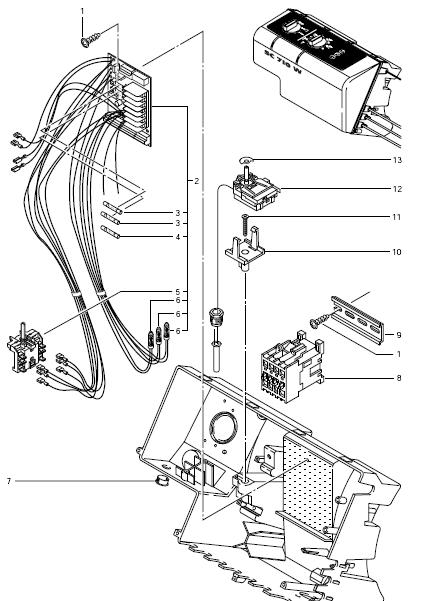

| ÉLECTRICITÉ 1 | Vue N° 12 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | vis | 11254 | 2.55 € |
| 2 | platine | 62547 | 293.00 € |
| 3 | fusible 6.3 A | 5509 | 3.65 € |
| 4 | fusible 3.15 A | 20557 | 2.15 € |
| 5 | bornier | 28877 | 12.00 € |
| 6 | voyant lumineux | 60980 | 17.00 € |
| 7 | bouchon | 5423 | 2.15 € |
| 9 | support | 22290 | 20.60 € |
| 12 | thermostat | 6698 | 51.15 € |
| 13 | rondelle | 8592 | 21.25 € |
|
|

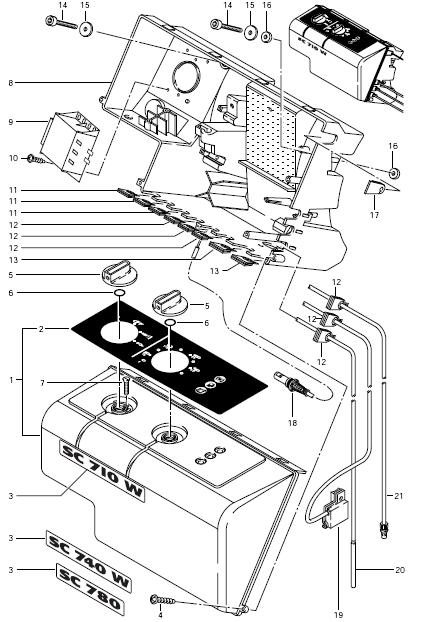

| ÉLECTRICITÉ 2 | Vue N° 13 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 4 | vis | 10028 | 2.55 € |
| 5 | bouton | 243611 | 29.75 € |
| 6 | joint | 9868 | 2.90 € |
| 7 | vis | 18274 | 2.55 € |
| 8 | boîtier | 47353 | 38.20 € |
| 9 | transformateur | 60580 | 218.00 € |
| 10 | vis | 11254 | 2.55 € |
| 15 | rondelle | 5166 | 1.10 € |
| 18 | cellule photo électrique | 10706 | 65.35 € |
| 19 | contacteur | 62546 | 21.85 € |
| 20 | sonde magnétique | 6233 | 22.40 € |
| 21 | thermo fusible | 30796 | 24.90 € |
|
|

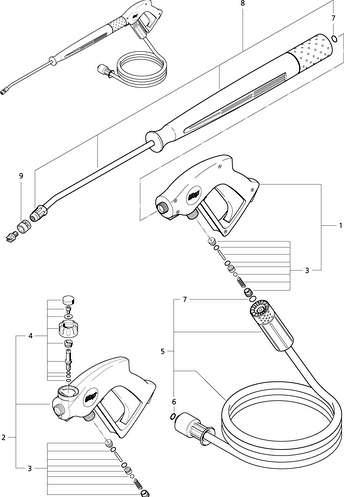

| ACCESSOIRES SC 710W | Vue N° 14 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | kit réparation | 61041 | 16.70 € |
| 3 | flexible 10M | 61951 | 171.00 € |
| 4 | joint | 6149 | 3.00 € |
| 5 | joint | 49587 | 3.00 € |
| 6 | injecteur | 49507 | 19.75 € |
| 7 | joint | 16925 | 3.00 € |
| 8 | joint | 1381 | 1.10 € |
| 9 | lance | 62861 | 83.05 € |
| 10 | buse | 61037 | 43.00 € |
| 11 | protecteur buse | 61038 | 4.75 € |
|
|
| ACCESSOIRES SC 740 et 780 | Vue N° 15 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 3 | kit réparation | 61041 | 16.70 € |
| 4 | jeu de joints | 61113 | 21.85 € |
| 5 | flexible 10M | 61951 | 171.00 € |
| 6 | joint | 49587 | 3.00 € |
| 7 | joint | 6149 | 3.00 € |
| 8 | lance simple 107 cm | 62731 | 75.65 € |
| 9 | protecteur buse | 18430 | 2.95 € |
|
|
