HUILE ALPHASYN T150 5218433 : 86.25 € HT/1 litre |
TRITON 730 |
 |
| TRITON 850 | ||
| TRITON 1000 | ||
| TRITON 1103 | ||
| TRITON 2104 | ||
| TRITON 2604 | ||
| Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter. | ||
RETOUR GAMME EAU FROIDE |
||
| CHASSIS | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | grille | 61086 | 6.15 € |
| 3 | couvercle | 61102 | plus au tarif |
| 5 | écrou | 63946 | 1.10 € |
| 6 | roue | 46351 | 16.30 € |
| 7 | clip de roue | 7022 | 3.00 € |
| 8 | enjoliveur | 66072 | 4.75 € |
| 10 | rondelle | 2766 | 2.15 € |
| 11 | vis | 3913 | 3.00 € |
| 12 | écrou | 1800515 | 2.15 € |
| 13 | cache | 2793 | 5.35 € |
| 15 | écrou | 2758 | 2.15 € |
| 19 | vis | 13600 | 2.15 € |
| 22 | vis | 9221 | 5.20 € |
| 26 | vis | 9781 | 2.15 € |
| 28 | kit poignée | 63468 | 61.15 € |
| 29 | vis | 24311 | 1.65 € |
| 30 | vis | 13890 | 2.15 € |
| 31 | vis | 5190 | 1.10 € |
|
|

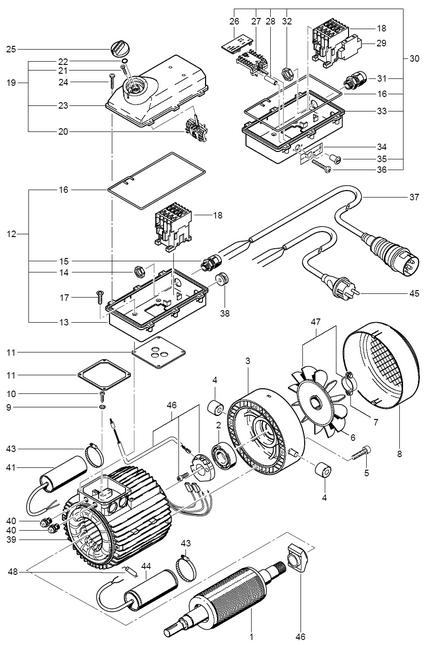

| MOTEUR | Vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | roulement à bille avant 22/2002 | 40918 | 37.15 € |
| roulement à bille après 22/2002 | 9934 | 30.50 € | |
| 3 | flasque avant 22/2002 | 61061 | 48.75 € |
| 4 | support | 26608 | 4.75 € |
| 5 | vis cylindrique | 13600 | 2.15 € |
| 6 | ventilateur | 61062 | 4.75 € |
| 8 | capot ventilateur | 61063 | 5.80 € |
| 9 | rondelle | 4021 | 2.90 € |
| 11 | joint | 29932 | 4.40 € |
| 16 | joint de couvercle | 101406054 | 17.15 € |
| 17 | vis | 30346 | 2.15 € |
| 18 | contacteur pour 730 | 103822304 | 19.65 € |
| contacteur pour 850 1000 | 63878 | 69.60 € | |
| 20 | interrupteur | 29931 | 15.00 € |
| 21 | vis | 18274 | 2.55 € |
| 22 | joint | 9868 | 2.90 € |
| 24 | vis | 16861 | 2.15 € |
| 25 | bouton | 243611 | 29.75 € |
| 27 | contacteur pour 850 1000 2604 | 64579 | 21.55 € |
| 28 | tuyau pour 850 1000 2604 | 64581 | 4.85 € |
| 29 | contact auxiliaire pour 850 1000 2604 | 64773 | 55.35 € |
| 34 | autocollant | 64586 | 5.00 € |
| 35 | bouton tournant pour 850 1000 2604 | 64580 | 5.20 € |
| 36 | vis | 40045 | 2.15 € |
| 38 | passe câble | 60270 | 2.15 € |
| 39 | stator moteur triphasé 3x230V/400V 50Hz | 6183073 | plus au tarif |
| 41 | condensateur 50µF pour 730 | 103821892 | 30.90 € |
| 44 | condensateur 70µF pour 730 après 23/2002 | 103821893 | 46.25 € |
| 46 | interrupteur pour 730 après 23/2002 | 106183093 | 179.00 € |
|
|
| POMPE | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| HUILE ALPHASYN T150 | 5218433 | 86.25 € | |
| 1 | vis | 1813393 | 3.45 € |
| 2 | culasse | 6187132 | 348.00 € |
| 3 | manchon | 6180906 | 9.20 € |
| 4 | bouchon + joint | 6122313 | 7.60 € |
| 5 | kit clapets | 1119209 | 40.90 € |
| 6 | joint | 3001807 | 1.10 € |
| 7 | joint | 3001070 | 3.00 € |
| 8 | entretoise | 6120624 | 3.00 € |
| 9 | kit siège | 6183050 | 6.25 € |
| 10 | kit joints d'eau | 1119212 | 36.10 € |
| 11 | guide | 6180910 | 23.15 € |
| 12 | joint | 3004009 | 3.00 € |
| 13 | kit cale | 6183051 | 21.75 € |
| 14 | carter complet | 6183052 | 138.00 € |
| 15 | kit 3 joints d'huile | 1117642 | 21.55 € |
| 16 | bouchon | 6105533 | plus au tarif |
| 17 | vis | 15045 | 3.00 € |
| 18 | joint | 3003886 | 3.00 € |
| 20 | joint | 3004318 | 3.10 € |
| 21 | kit piston céramique | 1119201 | 116.00 € |
| kit réparation | 1119202 | 148.00 € | |
| 22 | moteur 4.8 KW 230/400/3/50 | 6182954 | plus au tarif |
| 23 | clavette | 3202512 | 3.05 € |
| 24 | joint d'huile | 6182935 | 5.25 € |
| 25 | oeilleton | 2202513 | 28.90 € |
| 26 | kit disque oblique pour 1000 | 6183056 | 278.00 € |
| 28 | micro switch | 62546 | 21.85 € |
| 29 | molette de réglage | 62397 | 3.30 € |
| 31 | support micro switch | 62401 | 3.00 € |
| 32 | vis | 1814602 | 1.10 € |
| 33 | écrou | 2759 | 1.10 € |
| 35 | vis | 1803345 | 2.15 € |
| 36 | corps by-pass | 106182984 | 406.00 € |
| 38 | clapet anti retour | 61097 | 20.40 € |
| 39 | tuyau | 101406100 | 19.30 € |
| 40 | flasque carter av | 6184654 | 324.00 € |
| 42 | manomètre 0-300 bars | 301000246 | 22.25 € |
|
|
| BY-PASS | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 1 | corps by-pass | 106182984 | 406.00 € |
| 2 | kit vanne produit | 64312 | 13.25 € |
| 3 | kit by-pass | 64314 | 64.35 € |
| 5 | siège clapet | 62708 | 6.35 € |
| 6 | joint | 49461 | 3.00 € |
| 7 | joint | 9523 | 3.00 € |
| 8 | joint | 32091 | 3.00 € |
| 9 | vis | 64301 | 15.75 € |
| 11 | levier | 62717 | 4.00 € |
| 12 | ressort | 40972 | 12.95 € |
| 13 | guide ressort | 62695 | 3.90 € |
| 14 | vis | 62712 | 10.40 € |
| 15 | écrou | 62696 | 5.30 € |
| 16 | écrou | 62710 | 8.50 € |
| 17 | tige fileté | 62711 | 3.30 € |
| 18 | écrou | 1800705 | 2.15 € |
| 19 | buse pour 730 | 62155 | 14.20 € |
| buse | 62156 | 14.20 € | |
| 20 | joint | 1381 | 1.10 € |
| 21 | joint | 16925 | 3.00 € |
| 22 | raccord | 64236 | 49.95 € |
| kit adaptateur | 65797 | 62.25 € | |
| 23 | bouchon | 6182971 | 4.65 € |
| 24 | joint | 16998 | 3.00 € |
| 25 | ressort | 6182972 | 3.10 € |
| ressort pour 730 | 18067 | 2.15 € | |
| 26 | clapet anti-retour | 6187135 | 7.45 € |
| 27 | joint | 9858 | 3.00 € |
| 28 | siège | 6182973 | 6.15 € |
| 29 | joint | 3003688 | 2.25 € |
| 30 | filtre | 101117926 | 10.50 € |
| 31 | joint | 3001237 | 3.00 € |
| 32 | raccord rapide | 1602945 | 29.95 € |
| 33 | raccord rapide 3/4" | 1600659 | 18.10 € |
| raccord rapide 1/2" | 1604669 | 18.10 € | |
| 34 | coupleur GEKA 3/4" | 1718 | 6.30 € |
| 35 | bague | 909100001 | 2.15 € |
| 36 | joint | 6502 | 3.05 € |
|
|
| ENROULEUR | Vue N° 5 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2015 |
| 2 | tréteau | 63789 | plus au tarif |
| 6 | kit joints | 62317 | 28.20 € |
| 7 | circlip | 1802057 | 1.10 € |
| 8 | bague | 63792 | 4.30 € |
| 9 | joint | 19620 | 3.00 € |
| 10 | vis | 13890 | 2.15 € |
| 11 | support axe enrouleur | 63790 | 278.00 € |
| 12 | vis | 24311 | plus au tarif |
| 13 | raccord | 3938 | 7.45 € |
| 14 | tuyau HP DN8 | 63795 | 66.75 € |
| 18 | joint | 1801075 | 3.30 € |
| 19 | coupleur rapide | 106402075 | 31.00 € |
| 20 | kit joint raccord rapide | 1118132 | 12.85 € |
| 22 | connecteur enrouleur WAP | 301000313 | 71.75 € |
| 25 | gaine de tuyau ergo 3000 | 106402502 | 5.10 € |
|
|
