WAP 1100 W |
 |
| N'apparaissent que les pièces encore commercialisées par Nilfisk-Alto | ||
RETOUR GAMME EAU FROIDE |
||
|
|
WAP 1100 W |
|
| N'apparaissent que les pièces encore commercialisées par Nilfisk-Alto | ||
|
RETOUR GAMME EAU FROIDE |
||

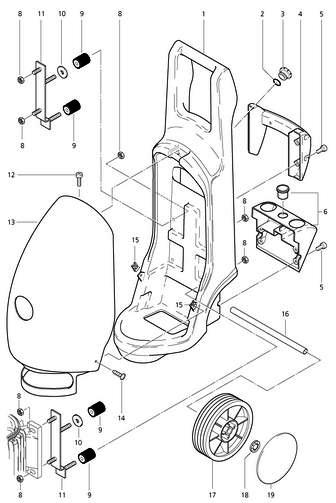

| CHASSIS | Vue N° 1 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | châssis | 29933 | 139.00 € |
| 2 | joint | 49894 | 3.55 € |
| 3 | bouchon | 29941 | 8.80 € |
| 4 | poignée | 6126991 | 19.55 € |
| 8 | écrou | 2758 | 2.10 € |
| 9 | douille | 26608 | 4.65 € |
| 10 | cache | 2793 | 5.20 € |
| 12 | vis | 18087 | 2.10 € |
| 14 | vis | 9221 | 5.05 € |
| 15 | écrou | 63946 | 1.05 € |
| 16 | axe | 6127968 | 8.85 € |
| 18 | attache | 11710 | 2.90 € |
|
retour
haut de page |

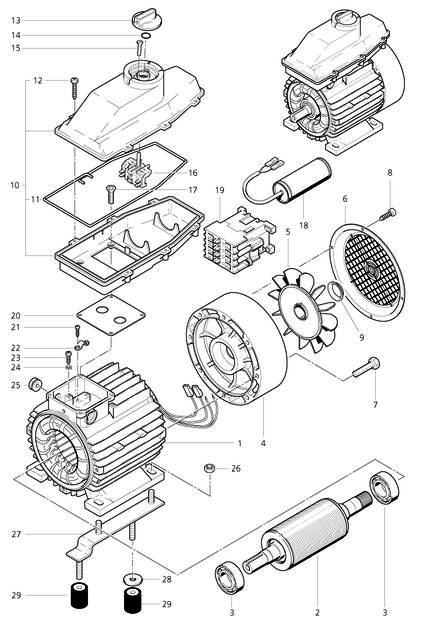

| STATOR | vue N° 2 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 5 | ventilateur | 29907 | 9.45 € |
| 6 | cache ventilateur | 29908 | 4.60 € |
| 7 | vis | 2806 | 2.10 € |
| 8 | vis | 8956 | 2.10 € |
| 9 | anneau | 29909 | 3.55 € |
| 11 | joint | 101406054 | 16.80 € |
| 12 | vis | 16861 | 2.10 € |
| 13 | bouton | 243611 | 29.15 € |
| 14 | joint | 9868 | 2.80 € |
| 15 | vis | 18274 | 2.50 € |
| 16 | interrupteur | 29931 | 14.70 € |
| 17 | vis | 30346 | 2.10 € |
| 18 | condensateur 50µF | 41464 | 98.50 € |
| 19 | contacteur électromagnétique 3SC8-18-10 | 103822304 | 19.25 € |
| contacteur électromagnétique CA3-16-10 4 | 63878 | 68.20 € | |
| 20 | joint | 29932 | 4.30 € |
| 21 | vis | 18086 | 2.90 € |
| 23 | vis | 8822 | 2.90 € |
| 24 | rondelle | 4021 | 2.80 € |
| 25 | douille | 29948 | 3.55 € |
| 26 | écrou | 2758 | 2.10 € |
| 28 | cache | 2793 | 5.20 € |
| 29 | douille | 26608 | 4.65 € |
retour
haut de page

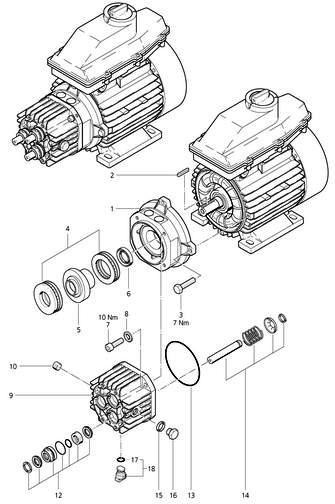

| POMPE | Vue N° 3 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 1 | carter | 61011 | 147.00 € |
| 2 | clavette | 29912 | 5.50 € |
| 3 | vis | 2806 | 2.10 € |
| 4 | roulement à aiguilles | 61014 | 158.00 € |
| 6 | joint | 29911 | 35.15 € |
| 7 | vis | 1803337 | 2.10 € |
| 8 | rondelle | 2803 | 2.10 € |
| 9 | carter pompe | 61015 | 122.00 € |
| 10 | bouchon | 6868 | 5.40 € |
| 12 | jeu de joints pistons | 61017 | 170.00 € |
| 13 | joint torique | 61026 | 4.55 € |
| 14 | jeu de pistons | 61016 | 346.00 € |
| 15 | anneau isolation | 1407 | 4.65 € |
| 16 | bouchon | 61944 | 17.30 € |
| 17 | joint | 12778 | 1.05 € |
| 18 | bouchon | 43470 | 7.60 € |
|
retour
haut de page |

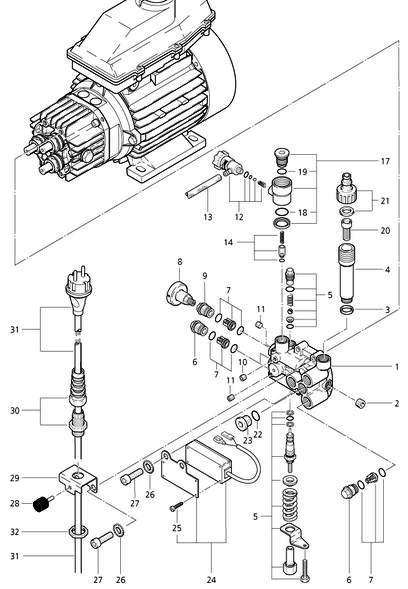

| POMPE BY-PASS | Vue N° 4 | ||
 |
|||
| N° | Désignation | Référence | P.U. HT 2014 |
| 2 | vis | 6262 | 4.55 € |
| 3 | anneau | 16048 | 4.75 € |
| 5 | by-pass | 61022 | 151.00 € |
| by-pass | 61030 | 165.00 € | |
| 7 | jeu de clapets | 61020 | 81.30 € |
| 8 | manomètre | 301000246 | 21.80 € |
| 11 | bouchon | 16704 | 2.10 € |
| 12 | soupape de dosage | 29929 | 48.20 € |
| 14 | soupape anti retour | 61023 | 11.60 € |
| 17 | raccord | 61028 | 82.00 € |
| 18 | joint torique | 49587 | 2.90 € |
| 19 | joint | 42768 | 2.90 € |
| 20 | tamis | 54649 | 3.35 € |
| 21 | raccord | 32541 | 5.75 € |
| 22 | joint | 42779 | 2.10 € |
| 24 | interrupteur | 61024 | 104.00 € |
| 25 | vis | 12189 | 2.10 € |
| 28 | butoir | 25987 | 5.70 € |
|
