WAP CS 602 après 1992 |
 |
| WAP CS 620 après 1992 | ||
| WAP CS 820 après 1992 | ||
| WAP CS 603 après 1992 | ||
| WAP CS 630 après 1992 | ||
| WAP CS 800 après 1992 | ||
| WAP CS 830 après 1992 | ||
| WAP CS 930 après 1992 | ||
| Pour toutes autres pièces, n'apparaissant pas dans la liste ci-dessous, vous pouvez nous contacter. | ||
RETOUR GAMME EAU CHAUDE |
||
| CHASSIS | Vue N° 1 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2751 | vis | 2.15 € |
| 2762 | rondelle | 3.00 € |
| 2793 | cache | 5.35 € |
| 3136 | écrou | 2.15 € |
| 3213 | vis | 2.15 € |
| 6052 | écrou | 2.15 € |
| 7087 | filtre fioul | 23.90 € |
| 8946 | vis | 2.15 € |
| 11253 | vis | 2.55 € |
| 11654 | collier | 2.20 € |
| 15157 | roue pivotante | plus au tarif |
| 15445 | joint de bouchon | plus au tarif |
| 15446 | bouchon | 4.00 € |
| 15789 | caoutchouc | 2.25 € |
| 17256 | kit Z8 17256 | 51.50 € |
| 17260 | bouchon | 59.80 € |
| 17508 | crépine | 34.95 € |
| 2004265 | enjoliveur | 14.80 € |
|
|

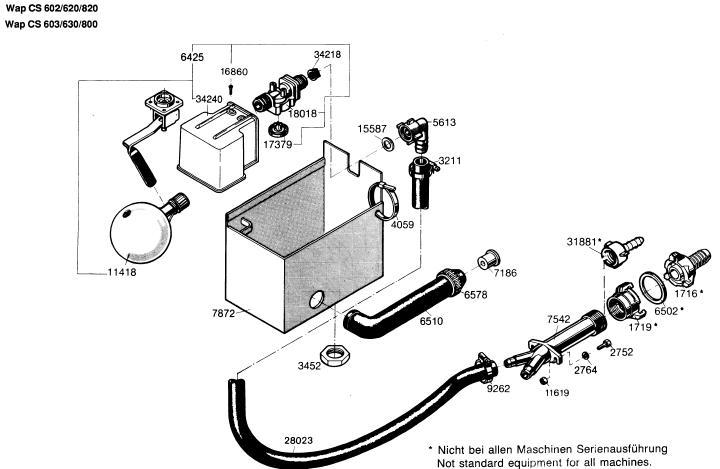

| FLOTTEUR 1 | Vue N° 2 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 1311 | coupleur | 8.20 € |
| 1716 | coupleur | 12.15 € |
| 1719 | coupleur | 8.30 € |
| 2764 | rondelle | 1.10 € |
| 5613 | raccord coudé | 7.95 € |
| 6425 | vanne flotteur | 106.00 € |
| 6502 | joint | 3.05 € |
| 6578 | écrou | 7.80 € |
| 9262 | clip | 4.45 € |
| 11418 | flotteur | 33.90 € |
| 15587 | joint | 3.00 € |
| 16860 | vis | 2.15 € |
| 17379 | membrane | 21.70 € |
| 31881 | utiliser 1311 + 1719 | |
| 34218 | filtre | 7.25 € |
| 34240 | couvercle | 4.00 € |
|
|

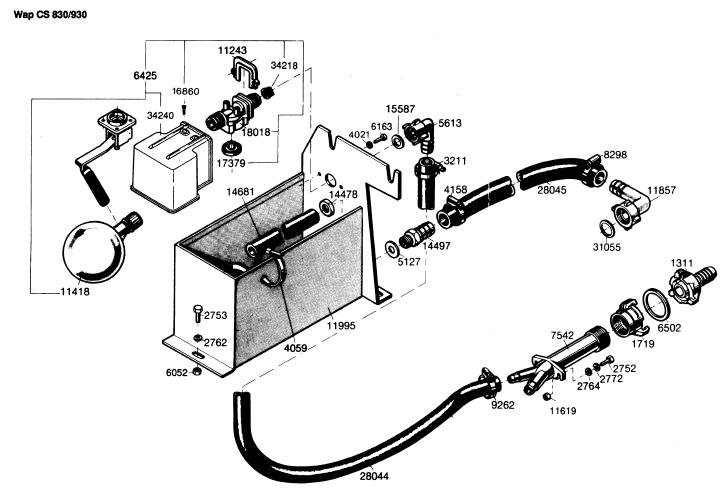

| FLOTTEUR 2 | Vue N° 3 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 1311 | coupleur | 8.20 € |
| 1719 | coupleur | 8.30 € |
| 2764 | rondelle | 1.10 € |
| 5127 | joint | 3.00 € |
| 5613 | raccord coudé | 7.95 € |
| 6425 | vanne flotteur | 106.00 € |
| 6502 | joint | 3.05 € |
| 7542 | pièce d'espace | 7.40 € |
| 9262 | clip | 4.45 € |
| 11243 | support | 6.35 € |
| 11418 | flotteur | 33.90 € |
| 11857 | raccord coudé | 12.65 € |
| 14478 | écrou | plus au tarif |
| 15587 | joint | 3.00 € |
| 16860 | vis | 2.15 € |
| 17379 | membrane | 21.70 € |
| 34218 | filtre | 7.25 € |
| 34240 | couvercle | 4.00 € |
|
|

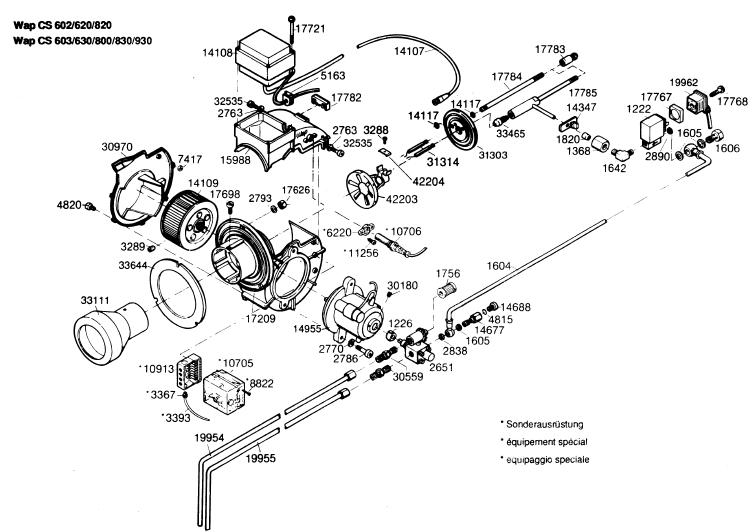

| VENTILATEUR / ELECTRODES / GICLEUR | Vue N° 4 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 1222 | électrovanne complète | 94.15 € |
| 1226 | accouplement | 3.00 € |
| 1604 | tuyau fioul | 16.20 € |
| 1605 | joint | 3.00 € |
| 1642 | coude | 7.50 € |
| 1756 | cartouche filtre | 19.95 € |
| 2651 | pompe fioul | 141.00 € |
| 2793 | cache | 5.35 € |
| 2838 | joint | 4.95 € |
| 3288 | vis | 2.15 € |
| 3289 | vis | 1.10 € |
| 3367 | rondelle | plus au tarif |
| 4815 | joint | 1.10 € |
| 4820 | vis | 2.50 € |
| 5163 | passe-câble | 3.05 € |
| 7417 | écrou | 2.55 € |
| 8822 | vis | 3.00 € |
| 10705 | boitier de tension | 385.00 € |
| 10706 | capteur flamme | 65.35 € |
| 10913 | socle | 31.80 € |
| 11256 | vis | 2.55 € |
| 14107 | câble allumage | 3.80 € |
| 14109 | ventilateur | 68.85 € |
| 14117 | rondelle | 2.15 € |
| 14347 | couvercle | 4.75 € |
| 14955 | moteur bruleur | 312.00 € |
| 15988 | carter | 27.65 € |
| 17698 | vis | plus au tarif |
| 17721 | vis | 2.15 € |
| 17767 | joint | 4.00 € |
| 17768 | vis | 2.15 € |
| 17785 | connexion | 51.55 € |
| 30180 | vis | 2.15 € |
| 30970 | volet d'air | 33.40 € |
| 31303 | régulateur | 7.45 € |
| 31314 | électrode | 8.00 € |
| 32535 | vis | 2.15 € |
| 33111 | déflecteur | 259.00 € |
| 33465 | gicleur 1.25 GAL/H | 30.20 € |
| 33644 | joint | 8.60 € |
|
|

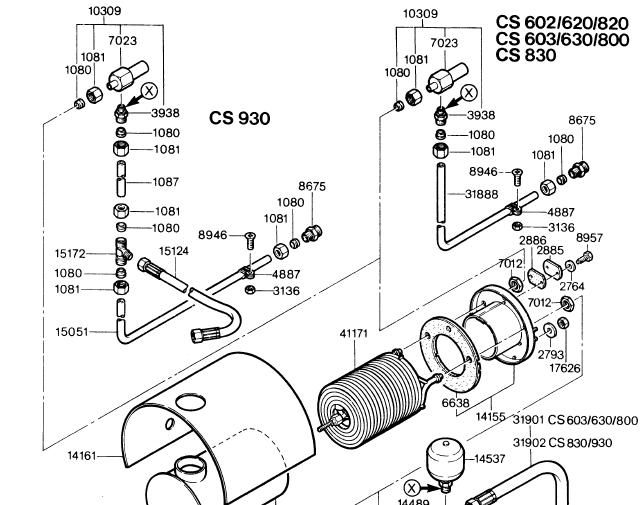

| CHAUDIERE | Vue N° 5 | |
|
||
| Référence | Désignation | P.U. HT 2015 |
| 1080 | raccord olive | 3.00 € |
| 1081 | capuchon écrou | 3.00 € |
| 1821 | raccord | 3.00 € |
| 2764 | rondelle | 1.10 € |
| 2793 | cache | plus au tarif |
| 2886 | joint | 3.45 € |
| 3136 | écrou | 2.15 € |
| 3938 | raccord | 7.45 € |
| 6638 | joint | 28.80 € |
| 7012 | écrou | 2.15 € |
| 8298 | collier | 4.15 € |
| 8675 | raccord | 16.20 € |
| 8946 | vis | 2.15 € |
| 14161 | enveloppe de chaudière | 53.90 € |
| 14537 | accumulateur de pression | 127.00 € |
| 30796 | thermofusible | 24.90 € |
|
|
| TABLEAU DE COMMANDE | Vue N° 6 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2791 | vis | 2.15 € |
| 3376 | rondelle | 2.15 € |
| 4036 | vis | 1.10 € |
| 4819 | vanne dosage | 39.75 € |
| 5188 | vis | 2.15 € |
| 6166 | kit joints | 11.65 € |
| 6698 | thermostat | 51.15 € |
| 8819 | attache | 2.15 € |
| 11654 | collier | 2.20 € |
| 11949 | collier | plus au tarif |
| 17422 | thermostat | 92.75 € |
| 31748 | manomètre 0-250 bars | 55.90 € |
| 40107 | vis | 1.10 € |
|
|
| ELECTRICITE | Vue N° 7 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 1458 | écrou | 2.15 € |
| 2762 | rondelle | 3.00 € |
| 3367 | rondelle | plus au tarif |
| 3376 | rondelle | 2.15 € |
| 5509 | fusible 6.3 A | 3.65 € |
| 6052 | écrou | 2.15 € |
| 6250 | bande adhésive | 4.40 € |
| 6494 | bouton poussoir | plus au tarif |
| 6599 | porte fusible | plus au tarif |
| 6625 | joint | 4.00 € |
| 14885 | câble 5M | 41.35 € |
| 19961 | contact reed | 26.95 € |
| 24499 | fusible 315 mA | 4.75 € |
| 40107 | vis | 1.10 € |
| 41027 | anti parasite | 80.00 € |
|
|
| POMPE | Vue N° 8 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 1183 | joint d'huile | 6.90 € |
| 1678 | joint | 2.25 € |
| 2795 | clavette | plus au tarif |
| 3620 | couvercle | plus au tarif |
| 4273 | roulement | 141.00 € |
| 4282 | bague | 48.80 € |
| 6878 | vis | 2.15 € |
| 6892 | arbre à came | 406.00 € |
| 9674 | carter | plus au tarif |
| 9722 | plaque de calage | 23.90 € |
| 9724 | palier | 59.05 € |
| 15246 | kit de joints | 123.00 € |
| 16054 | entretoise | plus au tarif |
|
|
| POMPE A 2 PISTONS pour CS 602 / 620 / 820 | Vue N° 9 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2581 | raccord | 10.20 € |
| 2772 | rondelle | 2.15 € |
| 2791 | vis | 2.15 € |
| 2806 | vis | 2.15 € |
| 2838 | joint | 4.95 € |
| 3702 | joint torique | plus au tarif |
| 4286 | joint d'huile | 6.10 € |
| 6810 | poulie | plus au tarif |
| 6881 | joint | 3.00 € |
| 7040 | raccord | plus au tarif |
| 9325 | anneau | 3.00 € |
| 9326 | jeu de bague | 28.80 € |
| 9430 | vis | plus au tarif |
| 9459 | piston | 207.00 € |
| 9684 | soupape | 64.20 € |
| 9752 | vis | 2.15 € |
| 9868 | joint | 2.90 € |
| 11162 | accumulateur de pression | 125.00 € |
| 11663 | kit de joints réduit | plus au tarif |
| 13923 | vis | plus au tarif |
| 13954 | vanne | 168.00 € |
| 15246 | kit de joints complet | 123.00 € |
| 32014 | joint | 2.15 € |
| 32742 | tourillon d'aération | plus au tarif |
| 32773 | couvercle | plus au tarif |
|
|
| POMPE A 2 PISTONS pour CS 603 / 630 / 800 | Vue N° 10 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2581 | raccord | 10.20 € |
| 2772 | rondelle | 2.15 € |
| 2791 | vis | 2.15 € |
| 2806 | vis | 2.15 € |
| 2838 | joint | 4.95 € |
| 3702 | joint torique | plus au tarif |
| 4286 | joint d'huile | 6.10 € |
| 6810 | poulie | plus au tarif |
| 6881 | joint | 3.00 € |
| 7040 | raccord | plus au tarif |
| 9325 | anneau | 3.00 € |
| 9326 | jeu de bague | 28.80 € |
| 9430 | vis | plus au tarif |
| 9459 | piston | 207.00 € |
| 9684 | soupape | 64.20 € |
| 9752 | vis | 2.15 € |
| 11663 | kit de joints réduit | plus au tarif |
| 13923 | vis | plus au tarif |
| 13954 | vanne | 168.00 € |
| 15246 | kit de joints complet | 123.00 € |
| 32014 | joint | 2.15 € |
| 32742 | tourillon d'aération | plus au tarif |
| 32773 | couvercle | plus au tarif |
|
|
| CARTER SOUPAPES pour CS 930 | Vue N° 11 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2791 | vis | 2.15 € |
| 6946 | rondelle | 2.15 € |
| 13762 | kit réparation | 161.00 € |
| 13954 | vanne | 168.00 € |
|
|
| MOTEUR pour CS 602 / 620 / 820 | Vue N° 12 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2758 | écrou | 2.15 € |
| 2762 | rondelle | 3.00 € |
| 2767 | rondelle | 2.15 € |
| 2793 | cache | 5.35 € |
| 2794 | vis de pression | 2.15 € |
| 2798 | rondelle | 2.15 € |
| 9934 | roulement | 30.50 € |
| 11060 | relais | 98.80 € |
|
|
| MOTEUR pour CS 603 / 630 / 800 | Vue N° 13 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2758 | écrou | 2.15 € |
| 2762 | rondelle | 3.00 € |
| 2767 | rondelle | 2.15 € |
| 2793 | cache | 5.35 € |
| 2794 | vis de pression | 2.15 € |
| 2798 | rondelle | 2.15 € |
| 2845 | courroie | 12.00 € |
| 6367 | roulement | 64.40 € |
| 11060 | relais | 98.80 € |
|
|

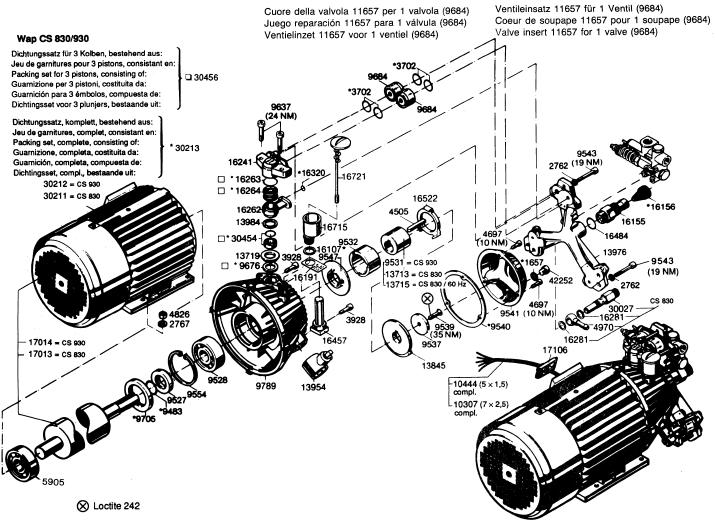

| MOTEUR CS 830 et 930 | Vue N° 14 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2762 | rondelle | 3.00 € |
| 2767 | rondelle | 2.15 € |
| 3702 | joint | 3.00 € |
| 3928 | vis | 2.70 € |
| 4505 | clavette | plus au tarif |
| 4697 | vis | 3.00 € |
| 4970 | bague | 5.60 € |
| 5905 | roulement | 61.30 € |
| 9483 | joint | 4.15 € |
| 9531 | excentrique | plus au tarif |
| 9539 | vis | 2.15 € |
| 9540 | joint | 5.00 € |
| 9541 | couvercle | plus au tarif |
| 9543 | vis | 2.15 € |
| 9547 | disque | plus au tarif |
| 9676 | bague | 5.55 € |
| 9684 | soupape | 64.20 € |
| 9705 | joint | plus au tarif |
| 13713 | excentrique | 314.00 € |
| 13845 | disque contre - poids | plus au tarif |
| 13954 | vanne | 168.00 € |
| 13976 | collecteur | 731.00 € |
| 13984 | bague | 5.35 € |
| 16107 | bague | plus au tarif |
| 16155 | raccord | 17.25 € |
| 16156 | filtre entrée d'eau | 5.55 € |
| 16241 | carter soupape | plus au tarif |
| 16263 | kit joints | 19.00 € |
| 16457 | piston | 332.00 € |
| 16522 | bague d'arrêt | 65.35 € |
| 17106 | passe câble | 7.35 € |
| 30454 | kit joints | 29.55 € |
| 30456 | kit | 332.00 € |
|
|
| BY -PASS pour CS 602 / 620 / 820 | Vue N° 15 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2760 | écrou | 2.15 € |
| 4656 | joint | 2.15 € |
| 5140 | vis | 2.15 € |
| 6231 | ressort | 3.00 € |
| 9569 | joint | 2.15 € |
| 9744 | plaque support | 23.40 € |
| 9745 | support | 16.15 € |
| 9747 | vis | 2.15 € |
| 9751 | bloc régulateur | 303.00 € |
| 9851 | siège | 16.90 € |
| 9852 | joint | 2.15 € |
| 9853 | bague | 3.35 € |
| 9854 | bille | 3.55 € |
| 9856 | jeu de joints | 11.65 € |
| 9857 | jeu de joints | 12.65 € |
| 9858 | joint | 3.00 € |
| 11453 | ressort | 16.60 € |
| 13608 | capuchon | 4.85 € |
| 13662 | bouchon | plus au tarif |
| 13663 | joint | 2.15 € |
| 13722 | support | plus au tarif |
| 16067 | goupille | 2.15 € |
| 16105 | couvercle | 68.55 € |
| 16135 | écrou | 2.15 € |
| 16152 | piston | 89.95 € |
| 16625 | bouchon | 37.70 € |
| 14961 | raccord coudé | 17.95 € |
| 18067 | ressort | 2.15 € |
| 19961 | contact reed | 26.95 € |
| 32034 | piston | plus au tarif |
| 32035 | contact piston | 50.60 € |
| 32052 | bague de centrage | plus au tarif |
|
|

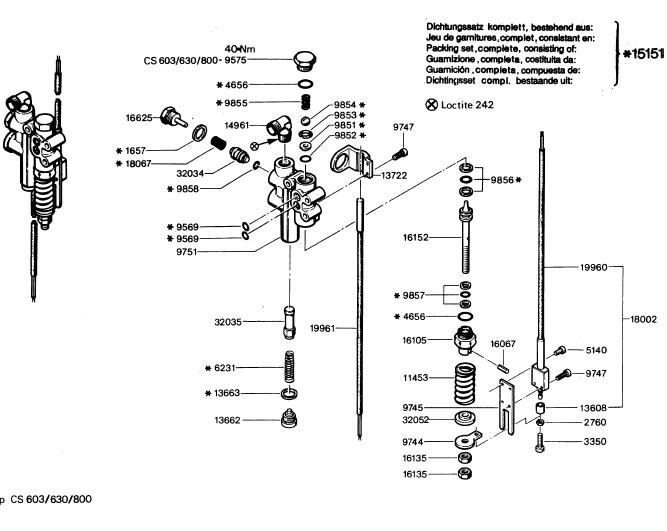

| BY -PASS pour CS 603 / 630 / 800 | Vue N° 16 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2760 | écrou | 2.15 € |
| 4656 | joint | 2.15 € |
| 5140 | vis | 2.15 € |
| 6231 | ressort | 3.00 € |
| 9569 | joint | 2.15 € |
| 9575 | bouchon | plus au tarif |
| 9744 | plaque support | 23.40 € |
| 9745 | support | 16.15 € |
| 9747 | vis | 2.15 € |
| 9751 | bloc régulateur | 303.00 € |
| 9851 | siège | 16.90 € |
| 9852 | joint | 2.15 € |
| 9853 | bague | 3.35 € |
| 9854 | bille | 3.55 € |
| 9856 | jeu de joints | 11.65 € |
| 9857 | jeu de joints | 12.65 € |
| 9858 | joint | 3.00 € |
| 11453 | ressort | 16.60 € |
| 13608 | capuchon | 4.85 € |
| 13662 | bouchon | plus au tarif |
| 13663 | joint | 2.15 € |
| 13722 | support | plus au tarif |
| 16067 | goupille | 2.15 € |
| 16105 | couvercle | 68.55 € |
| 16135 | écrou | 2.15 € |
| 16152 | piston | 89.95 € |
| 16625 | bouchon | 37.70 € |
| 14961 | raccord coudé | 17.95 € |
| 18067 | ressort | 2.15 € |
| 19961 | contact reed | 26.95 € |
| 32034 | piston | plus au tarif |
| 32035 | contact piston | 50.60 € |
| 32052 | bague de centrage | plus au tarif |
|
|
| BY -PASS pour CS 830 et 930 | Vue N° 17 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 2760 | écrou | 2.15 € |
| 4656 | joint | 2.15 € |
| 5140 | vis | 2.15 € |
| 6231 | ressort | 3.00 € |
| 9569 | joint | 2.15 € |
| 9575 | bouchon | plus au tarif |
| 9744 | plaque support | 23.40 € |
| 9745 | support | 16.15 € |
| 9747 | vis | 2.15 € |
| 9751 | bloc régulateur | 303.00 € |
| 9752 | vis | 2.15 € |
| 9851 | siège | 16.90 € |
| 9852 | joint | 2.15 € |
| 9853 | bague | 3.35 € |
| 9854 | bille | 3.55 € |
| 9856 | jeu de joints | 11.65 € |
| 9857 | jeu de joints | 12.65 € |
| 9858 | joint | 3.00 € |
| 11453 | ressort | 16.60 € |
| 13608 | capuchon | 4.85 € |
| 13662 | bouchon | plus au tarif |
| 13663 | joint | 2.15 € |
| 13722 | support | plus au tarif |
| 16067 | goupille | 2.15 € |
| 16105 | couvercle | 68.55 € |
| 16135 | écrou | 2.15 € |
| 16152 | piston | 89.95 € |
| 16625 | bouchon | 37.70 € |
| 18067 | ressort | 2.15 € |
| 32034 | piston | plus au tarif |
| 32035 | contact piston | 50.60 € |
| 32052 | bague de centrage | plus au tarif |
|
|
| SOUPAPE DE SECURITE pour CS 602/ 620/ 820/ 603/ 630/ 800/ 830 /930 | Vue N° 18 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 1080 | raccord olive | 3.00 € |
| 1081 | capuchon | 3.00 € |
| 1364 | coude | plus au tarif |
| 1821 | raccord | 3.00 € |
| 4078 | coupleur | plus au tarif |
| 4656 | joint | 2.15 € |
| 9851 | siège | 16.90 € |
| 9852 | joint | 2.15 € |
| 9853 | bague | 3.35 € |
| 9854 | bille | 3.55 € |
| 9856 | jeu de joints | 11.65 € |
| 9857 | jeu de joints | 12.65 € |
| 11340 | bague | 4.00 € |
| 11453 | ressort | 16.60 € |
| 11654 | collier | 2.20 € |
| 14961 | coupleur | 17.95 € |
| 14962 | soupape de sécurité | 354.00 € |
| 16067 | goupille | 2.15 € |
| 16105 | couvercle | 68.55 € |
| 16135 | écrou | 2.15 € |
| 16152 | piston | 89.95 € |
| 16739 | corps de vanne | plus au tarif |
| 16742 | raccord | plus au tarif |
|
|

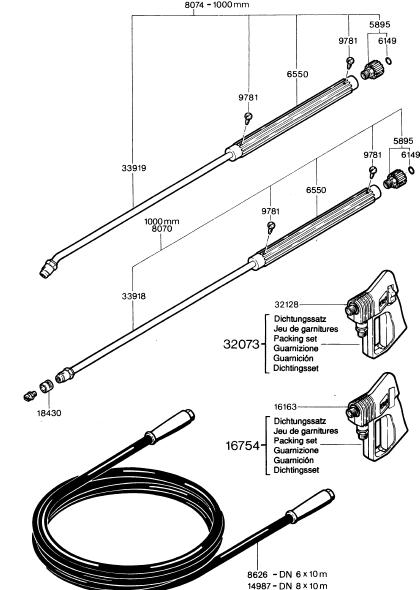

| ACCESSOIRES | Vue N° 19 | |
 |
||
| Référence | Désignation | P.U. HT 2015 |
| 5895 | remplacé par 37700 : coupleur orientable | 76.85 € |
| 6149 | joint | 3.00 € |
| 6550 | protection | 32.10 € |
| 8070 | lance droite 1000 mm | 97.15 € |
| 8074 | lance courbée 1000 mm | 125.00 € |
| 9781 | vis | 2.15 € |
| 14987 | flexible 10 mètres DN8 | 160.00 € |
| 16754 | kit réparation | 108.00 € |
| 18430 | protection | 2.95 € |
| 32073 | kit réparation | 112.00 € |
|
|
